お客様作品投稿＜俺作Ｂ級＞

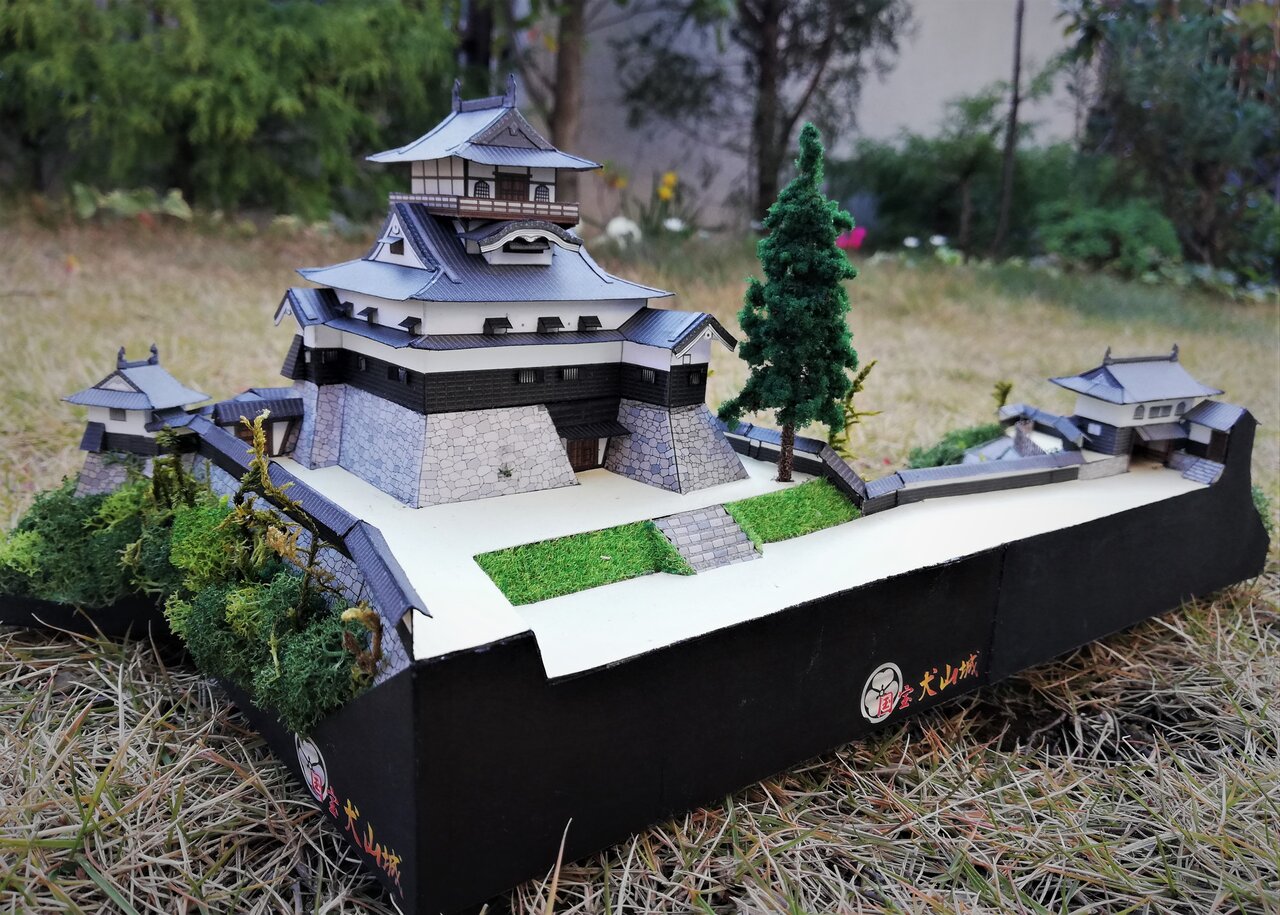

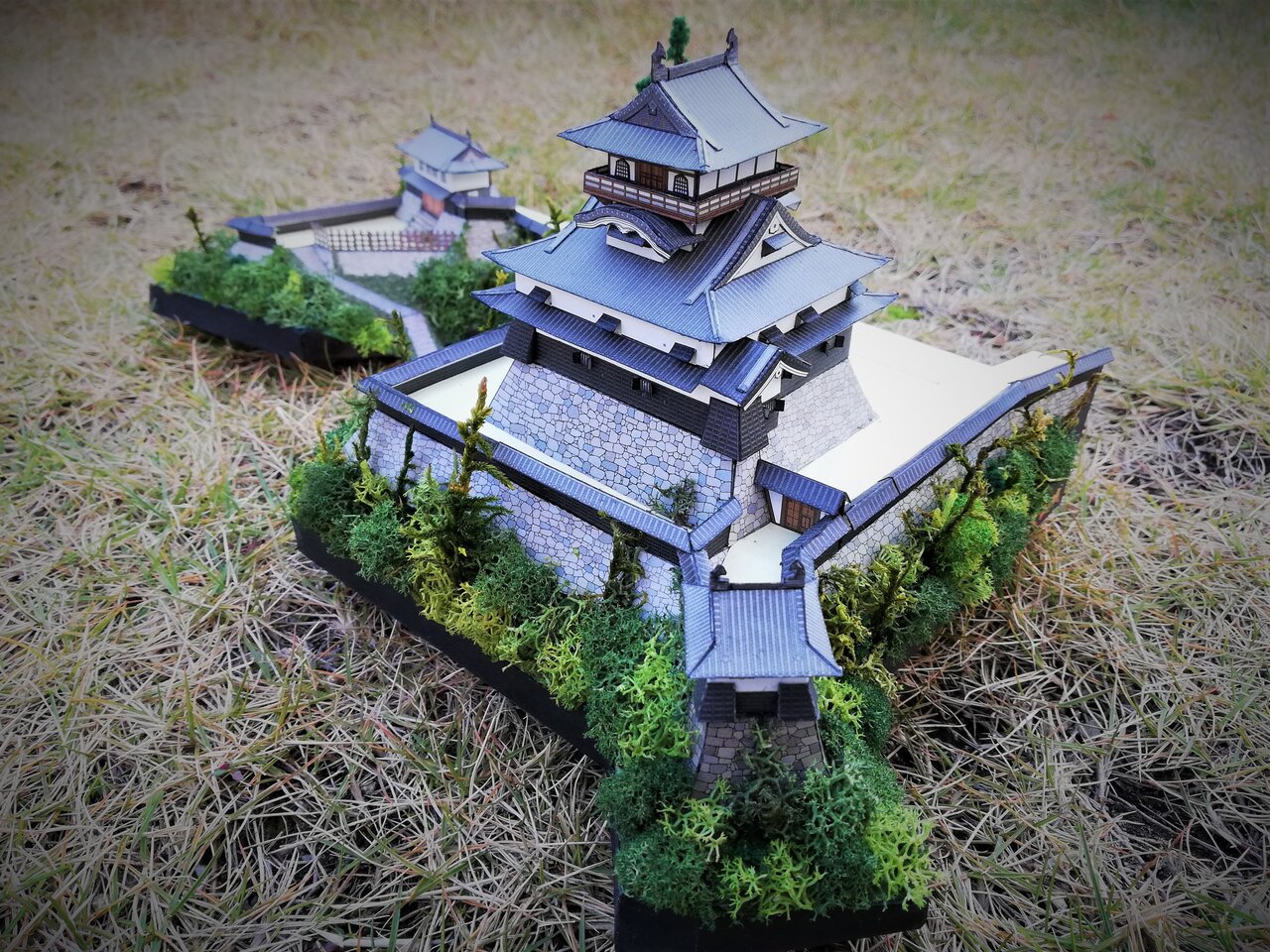

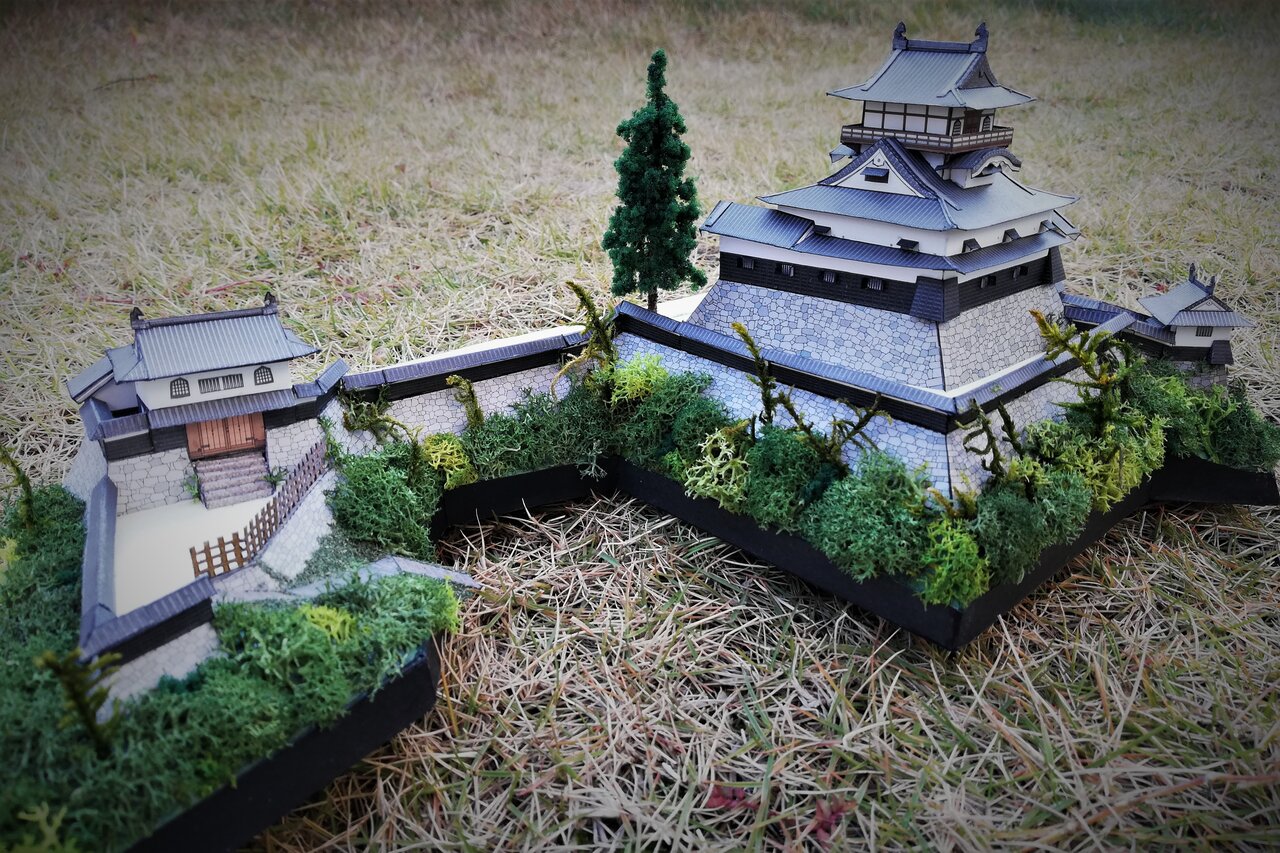

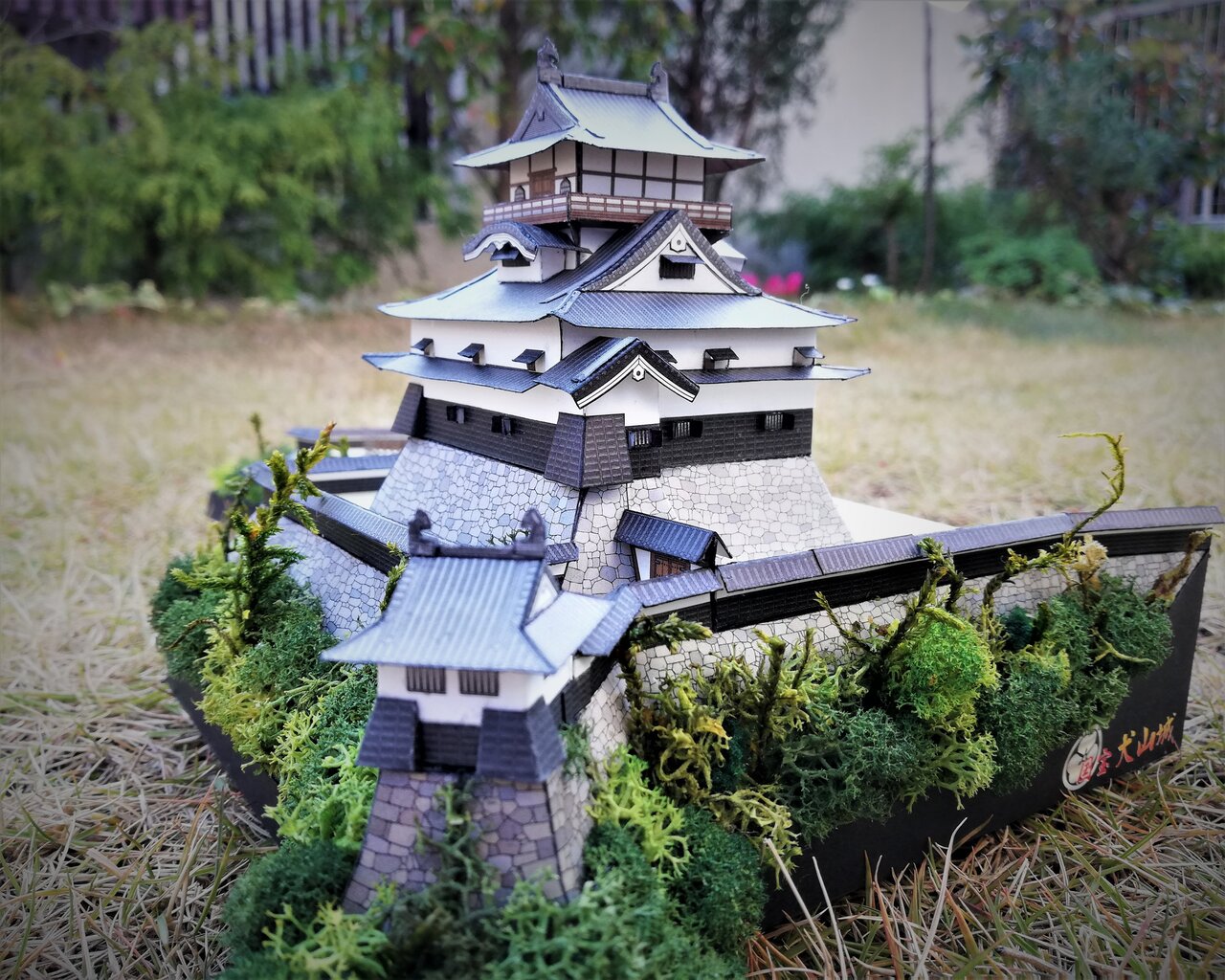

・投稿者：愛知県　加賀大納言さん「犬山城千貫櫓、七曲門（模擬復興）」















作品コメント

犬山城は3年前にファセットでは初めての築城でした。その後18年1月に初代天守を解体し二代目天守を窓を開けた状態にして築城し天守台石垣を重ね張りし土台補強も行いました。

しばらくそのままでしたが天守は本丸北側寄りに位置するため本丸北側を再現してみようと思い計画を立てました。犬山城一つ追加注文。

参考資料：犬山市文化資料館のジオラマ。現地調査の写真（といっても適当です）。
　　　　　小学館　探訪ブックス城4　
　　　　　東海の城（初版第一刷）P61　
　　　　　犬山城主要部縄張図（中一の時に買った本です）
　　　　　犬山城マイスター！たかまるさんのブログ。

千貫櫓：櫓台は福知山城石垣を加工。屋根は白河小峰城の天守最上層を利用しました。完成後に資料の中に櫓台の一辺は5.5ｍ（三間）とあったのでもう少し大きかったのではと思いました。櫓風公衆トイレみたいになってしまいましたが。

七曲門：屋根、上層は津山城七番門が原型です。下層は天守の下見板を流用し門扉は白河小峰城前御門を流用しました。（小峰城は解体。）天守の花頭窓が余っていたので利用しミニ菱の門風にしました。多聞櫓の一部も小峰城天守の一部を流用し作りました。この辺りは観光客も少なく立ち入り禁止区域が多い犬山城の中では静かなゆっくりできるところです。

七曲道：備中松山城の階段が余っていたので流用しました。

天守追加工事：➀窓を開けた状態にしました。ただし入り口と最上階の扉は開けるのを忘れてしまいました。

②欄干の四隅の下にある三角の板（名称は？）を取り付けました。

③屋根の降棟、隅棟、入母屋破風の瓦部分を重ね張りし段差を少しですが強調しました。

④初層の北、西、南面に白壁を貼り、のりしろ部分を隠しました。

最後に「大杉様」を付櫓の近くに植え完成としました。（本当は天守より少し高かったようですが）

国の史跡にも指定されたので今後の整備、復元、見学範囲の拡大など期待したい犬山城です。



ゲル総帥
加賀大納言さん、いつも投稿ありがとうございます。
いや～感心しますね～。うちの他の城のパーツ流用でここまで出来るんだと、改めて認識しました。
これも統一スケールのメリットかもしれないですね。
しかしよく作りましたね。千貫櫓は木曽川の上流と下流を監視するために作られた櫓で結構な崖っぷちに建てられているんですよね。こんなところに勤務させられたら高所恐怖症の俺様は恐ろしくてチビッテしまいそうです。この建物は野面積み石垣の上に乗っかっているだけなんで大雨などで石垣が崩れたら櫓まるごと下に落ちるんじゃないかと心配です。
七曲門の櫓も良いおもむきになってますし、通じる道が凄く良い雰囲気を出してますね。部品が備中松山城の流用とは恐れ入りました。
それと屋根の降棟を上から貼って段差を付けたのはイイですね。その案、いただきます。
これ俺作Ａ級で良いんじゃない？


控えめなくせに自画自賛する。
お客様投稿コーナー「俺作〇級」作品募集！

＜投稿ルール＞
○投稿は「俺作Ａ級、Ｂ級、す級、あわれ落城」の4つのカテゴリから指定ください。
　　・俺作Ａ級・・・自画自賛クオリティ。「俺の凄いやろ！」という方。
　　・俺作Ｂ級・・・自分では「どーよ」と思ってるが他人の目が気になる方。
　　・俺作す級・・・商品をただ作っただけの素組レベル。
　　　　　　　　　　初挑戦やけど「俺にも作れたぜ！」など。
　　・あわれ落城・・・「どうせ俺は不器用者よ！」という落城レベル作品。　
　　　　　　　　　　　失敗作は笑いに変えよう！
　　　（あわれ落城でゲル総帥から笑いがとれれば失敗した城の商品をプレゼントします。）

○作品はファセットペーパークラフト（無料ダウンロード品含む）に限ります。あたりまえ！

○主がファセットの城であれば、他社模型パーツやクラフトを使用していても可。

○作品の画像はメール、または郵送で送ってください。　（写真、画像は返却できません）

○投稿の際には、お客様の〒、住所、氏名、年齢、性別、作品カテゴリ、作品コメント、投稿ネーム（ペンネーム）をもれなく記載ください。　写真の添付も忘れるな！

ブログでのお客様の紹介事例は過去の掲載記事を参考にしてください。
ゲル総帥が上から目線でコメントします。

＜作品画像送り先＞
・メールの場合　　info@facet.jp　へ、件名は「俺作〇級」で送って下さい。
・郵送の場合　〒509-0141　岐阜県各務原市鵜沼各務原町5-286　ペタルビル2F
　　　　　　　　　　　　　　　　　　　　　ファセット　「俺作〇級」　係

お待たせしました！

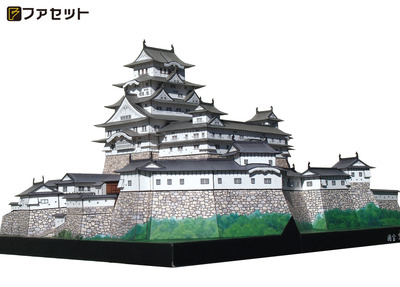

姫路城DX（デラックス）発売開始しました。

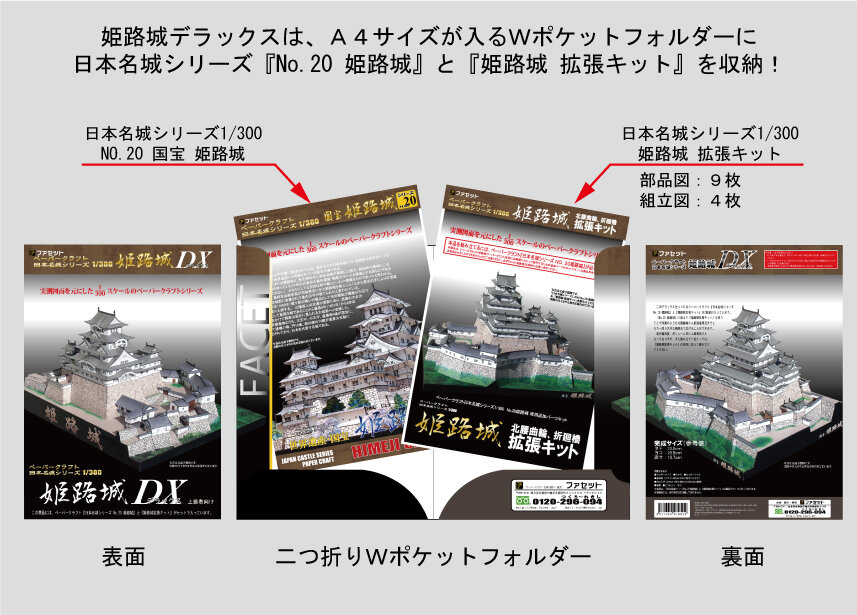

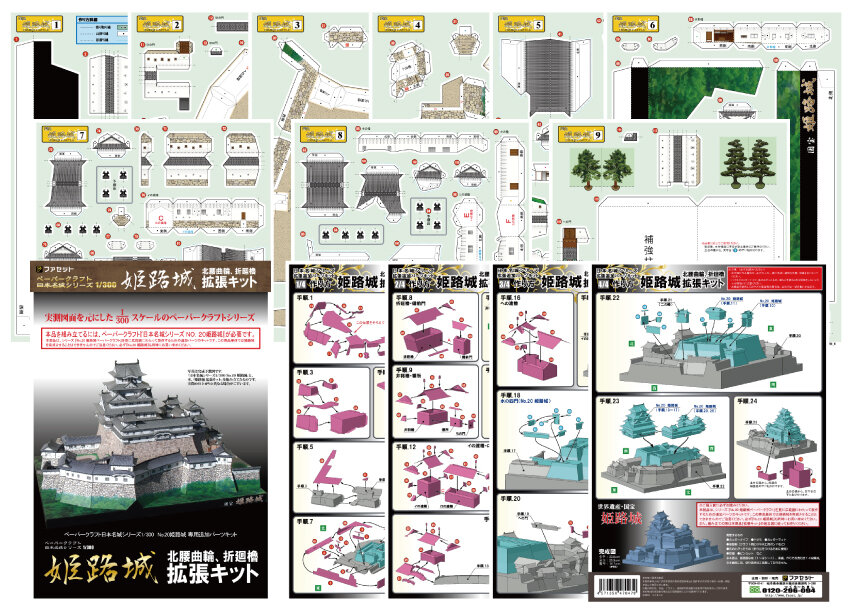

本品は、『No.20姫路城』と『姫路城拡張キット』がセットになっています。
















『No.20姫路城』はまだ作らずに持っているんだけどという方は『姫路城拡張キット』だけを購入することもできます。
但し、No.20の姫路城は写真の黒い表紙のものに限ります。それ以前のデザインの物は部品形状などが異なっている物などもありますので、拡張キットと組み合わすことができない可能性があります。
『姫路城拡張キット』のみご希望の方は、『姫路城DX』のページ内にリンクがあります。

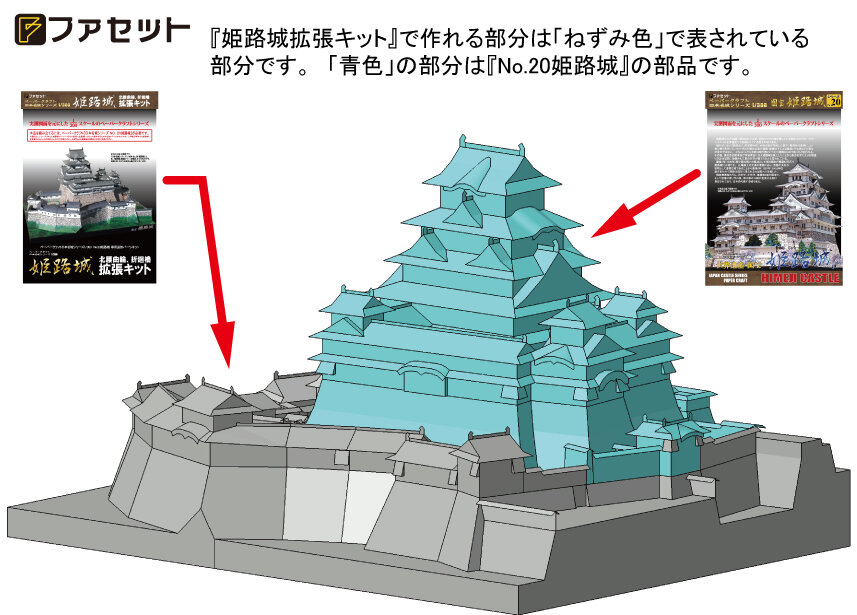

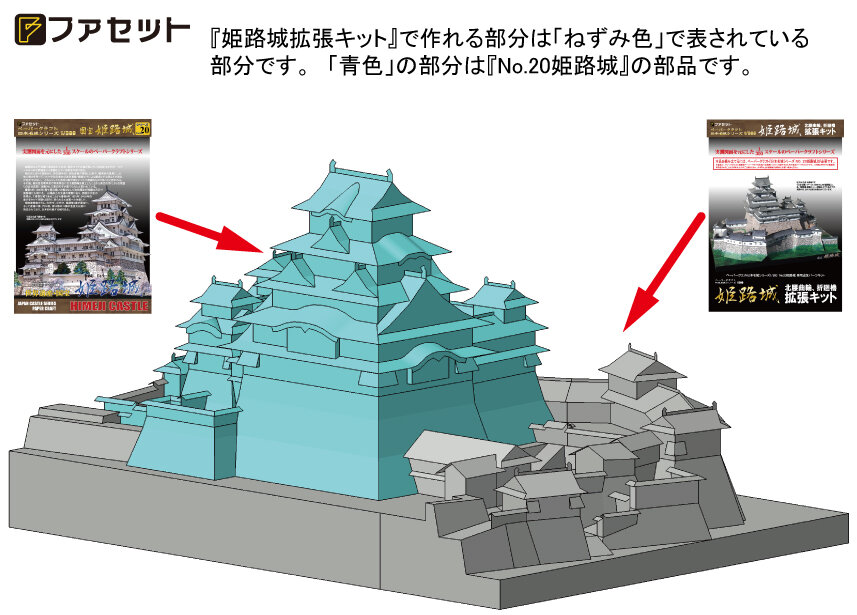

『No.20姫路城』と『姫路城拡張キット』の部品構成を色分けしてみました。
見てのとおり『No.20姫路城』の土台部品は使用いたしませんので、『姫路城DX』のセットの方はバラで買うより少しお得な価格設定にしてあります。
































これを作り出すと、お正月はつぶれてしまいます。ご注意ください。

姫路城DXの作り方（参考です）
















この姫路城DXとは、シリーズNo.20の姫路城と姫路城拡張キットがセットにしたパッケージです。No.20姫路城は大小天守群が主の商品ですが、今回その周りを拡張キットとして追加しました。








今回デラックス版にしたことで土台部分がごっそり変わるのでNo.20姫路城の土台部分の部品は使用しないものがあります。イメージとしてどの商品でどの部分を作るのかを色分けしたのが下記の画像です。なんとなくわかった？
















ということで作り方に入りますが、この姫路城は一応上級者向けとしています。
難易度、根気ともに結構な覚悟が必要です。初めてウチの商品を作るという方にはお勧めしませんが中には腕に覚えあり！という方がいきなりこいつを作られることもあるかと思います。
そういう方は一応基本となる作り方、ブログカテゴリの作る前に（道具・心得）と作り方基本編そして、作り方必殺技編を確認しておいてください。

そうそう、それとNo.20姫路城は上の写真の黒のグラデーションの表紙のモノを使用ください。別の物は旧タイプで部品の展開形状などが異なっている物があり組み立てに工夫が必要な場合があります。注意してください。

では、拡張キットの組立図の手順に沿って作って行きます。

手順1

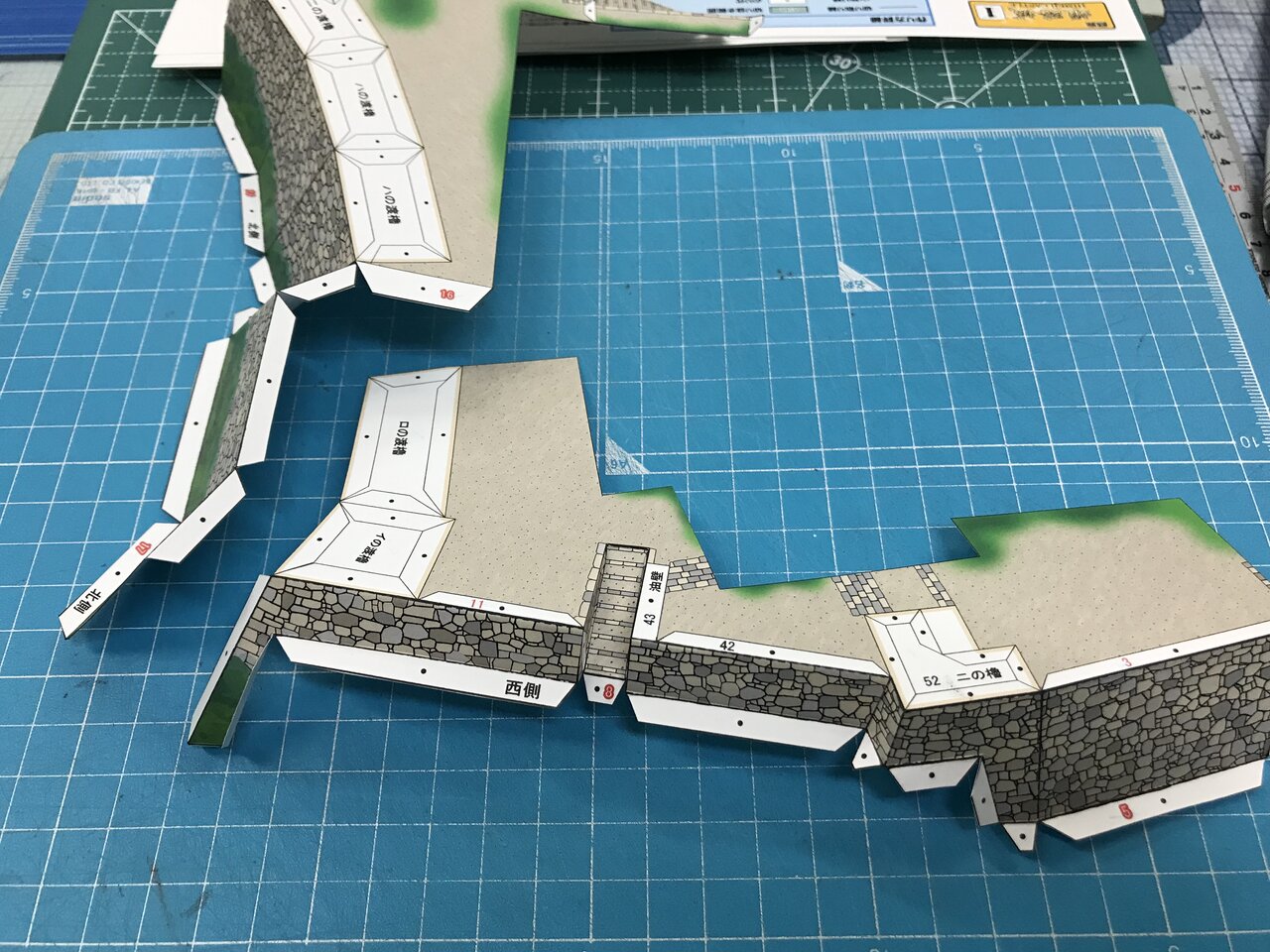

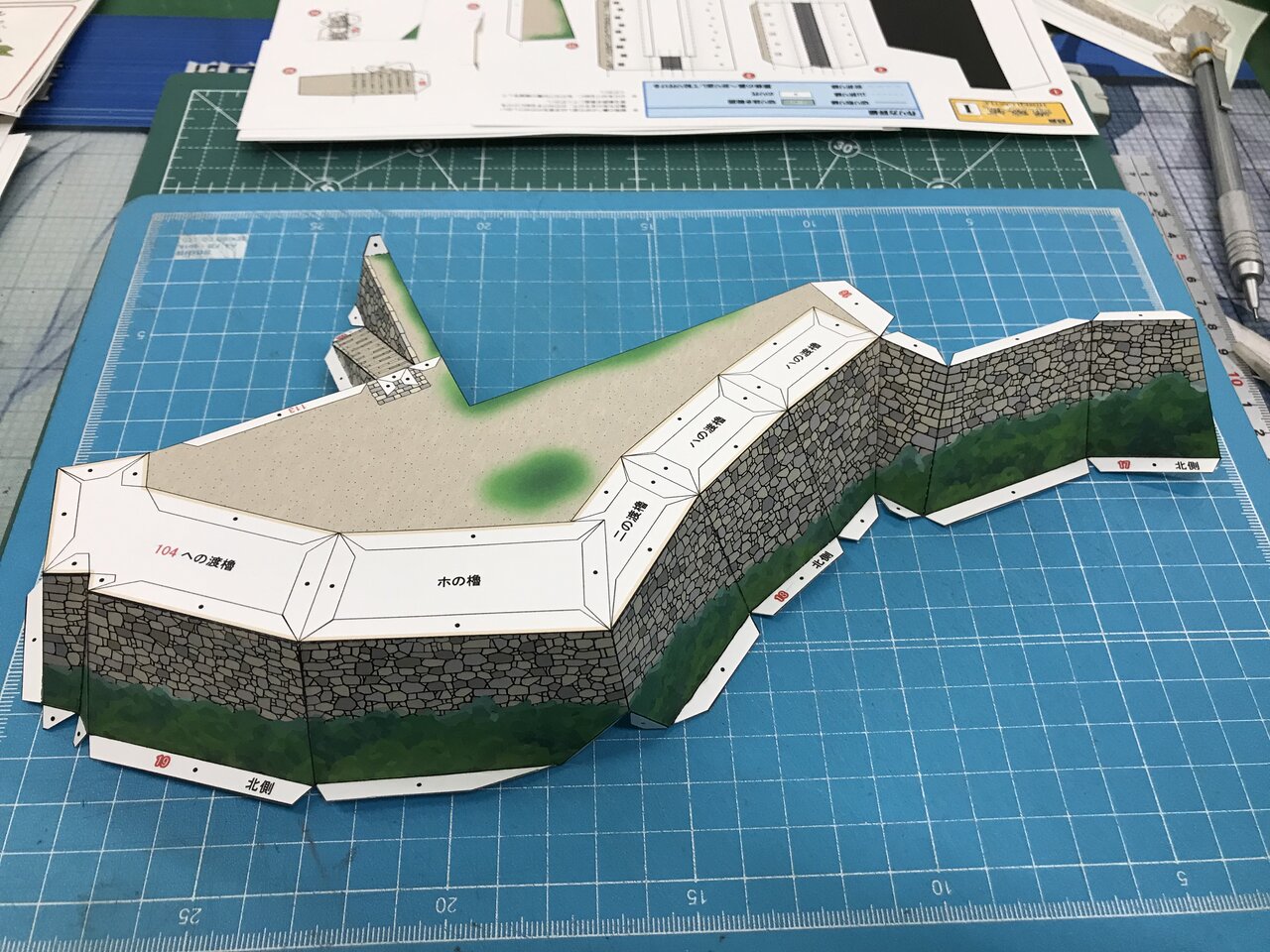

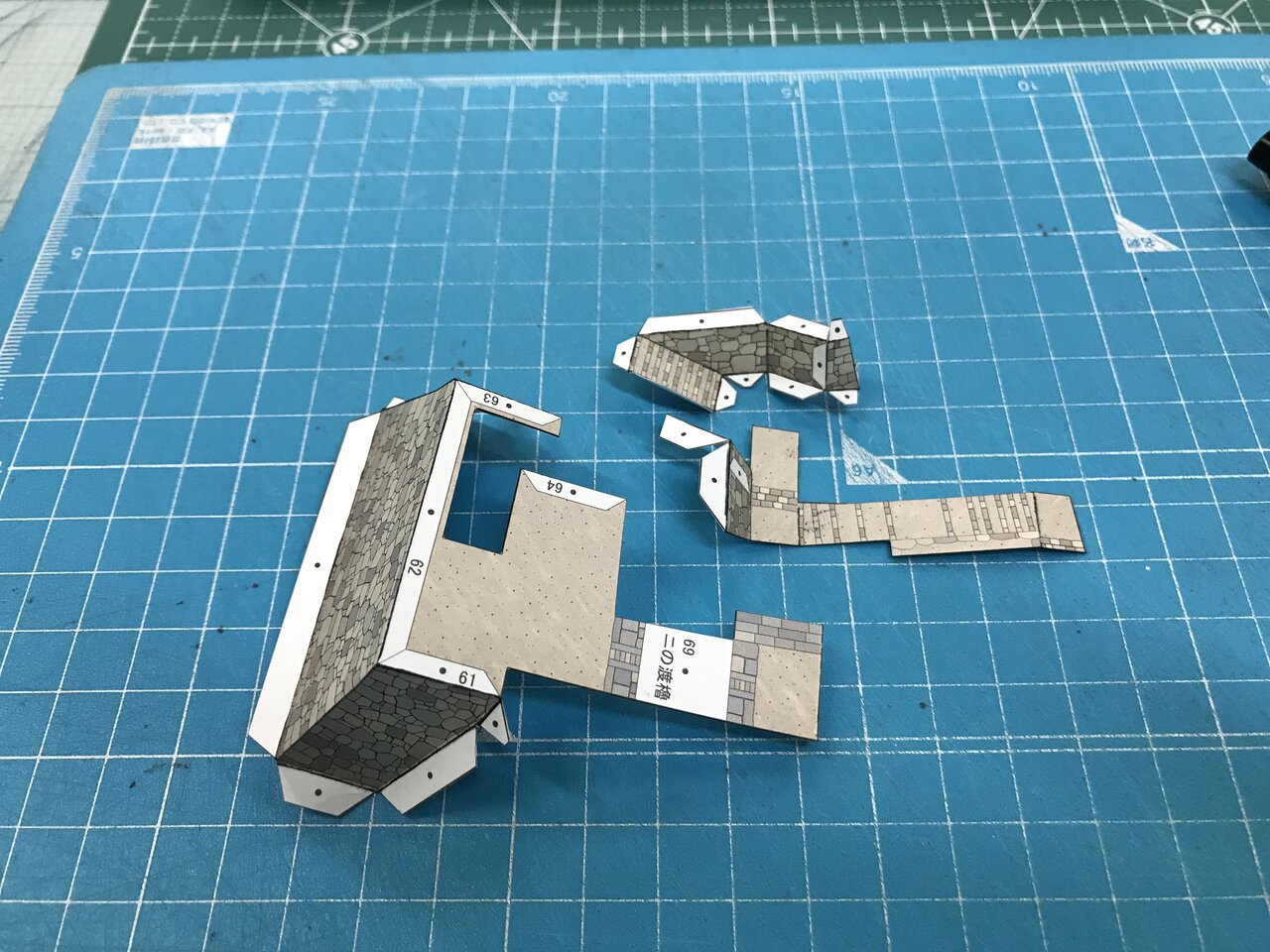

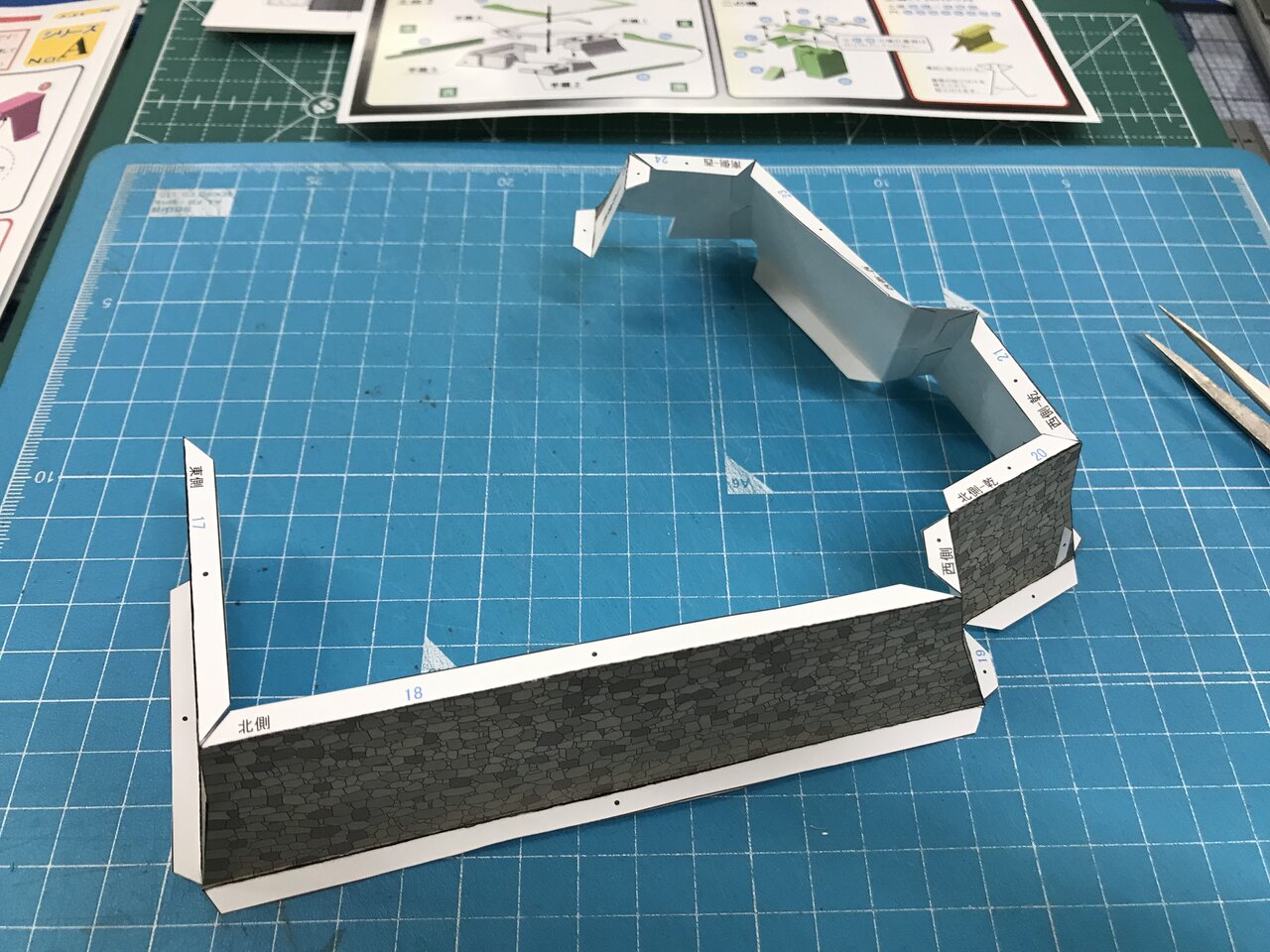

北腰曲輪の石垣になります。
石垣部品14、15、17、18、19をつなぎます。









部品16の地面を接着しますが、何処にどう着くのか確認してから接着してください。

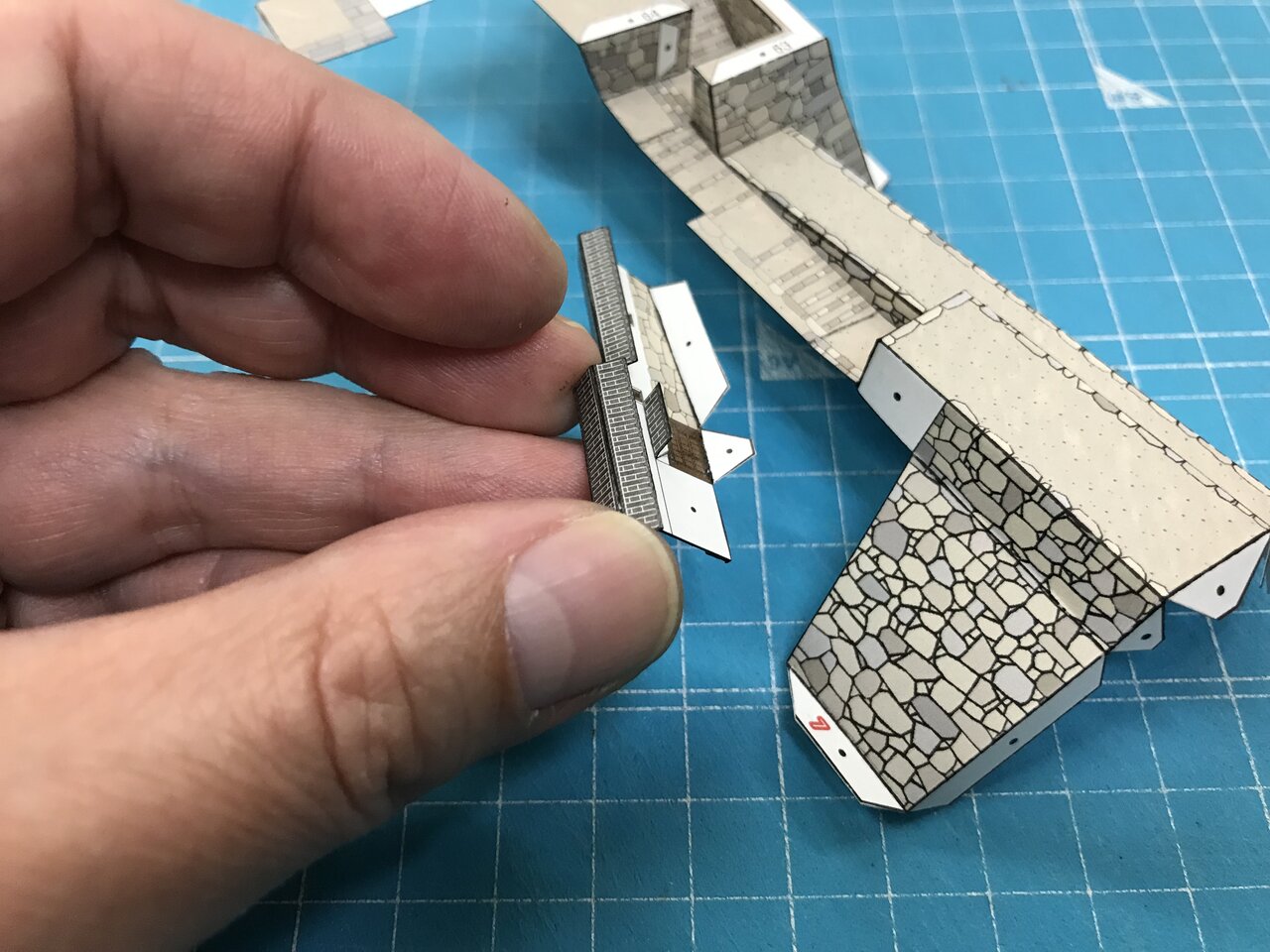

残りの部品5、8、20を接着します。8の階段は右写真のように裏から接着。









先に作ったユニットと組み合わせます。










手順2
この組図の青い部品は『姫路城』の方の部品です。『姫路城』から7、8、9、と32、33、34を切り出します。

















先ず「水の三門」を作ります。ここで注意なのは33の屋根の向きですね組図指示の如く尖っている方を外に向けてください。









次も「姫路城」の部品7、8、9です。先に7と8を右の写真のように組み立てます。









そして7番自体をのり付けしたら裏側から先の8、9を接着します。ココは接着時、のり代を押さえにくいのでピンセットを使ってください。









今度は「拡張キット」側の部品です。6、7番を接着。









ココで初めて「姫路城」と「拡張キット」の融合です。

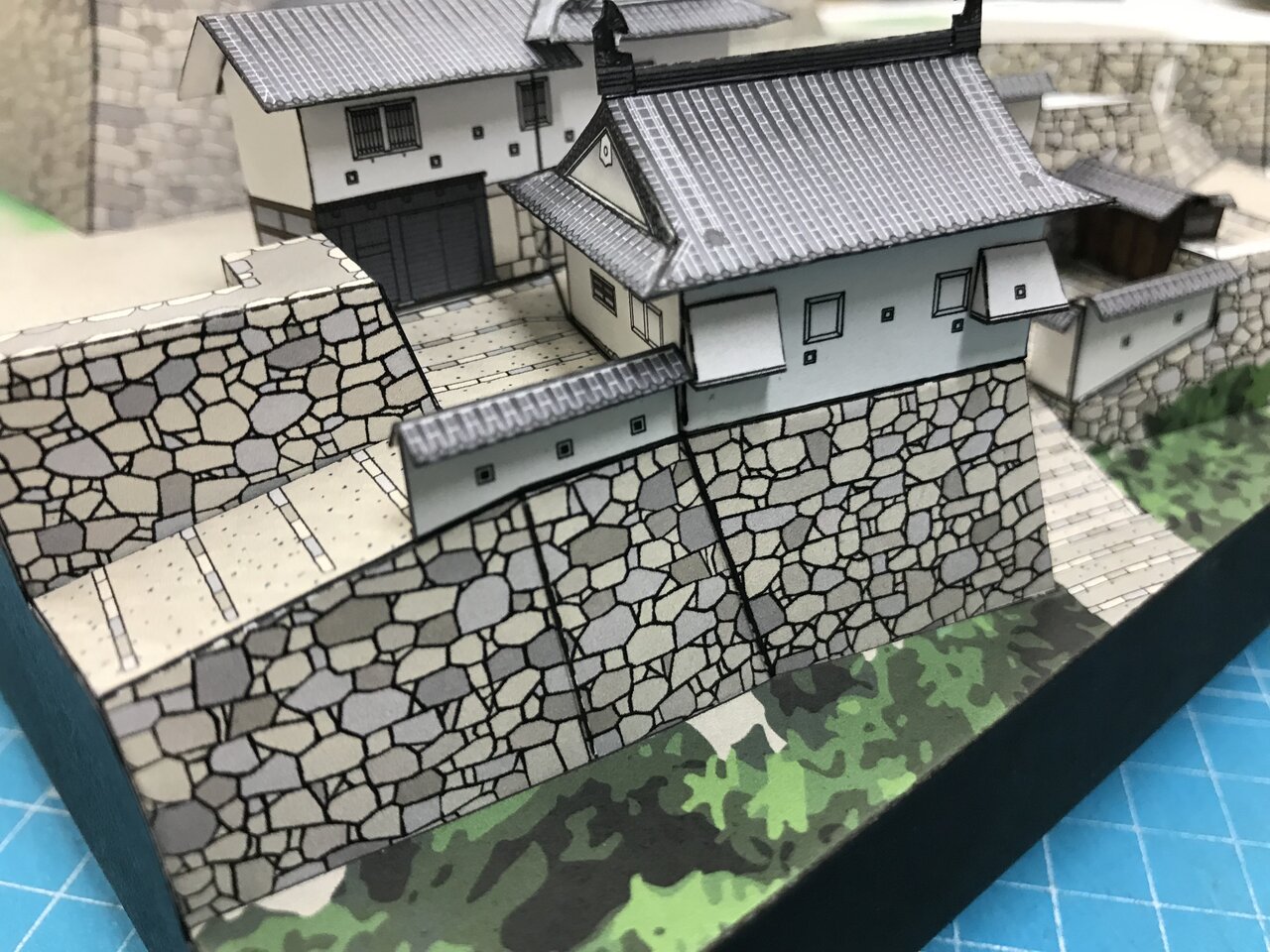

そして、水の三門を接着します。










手順3

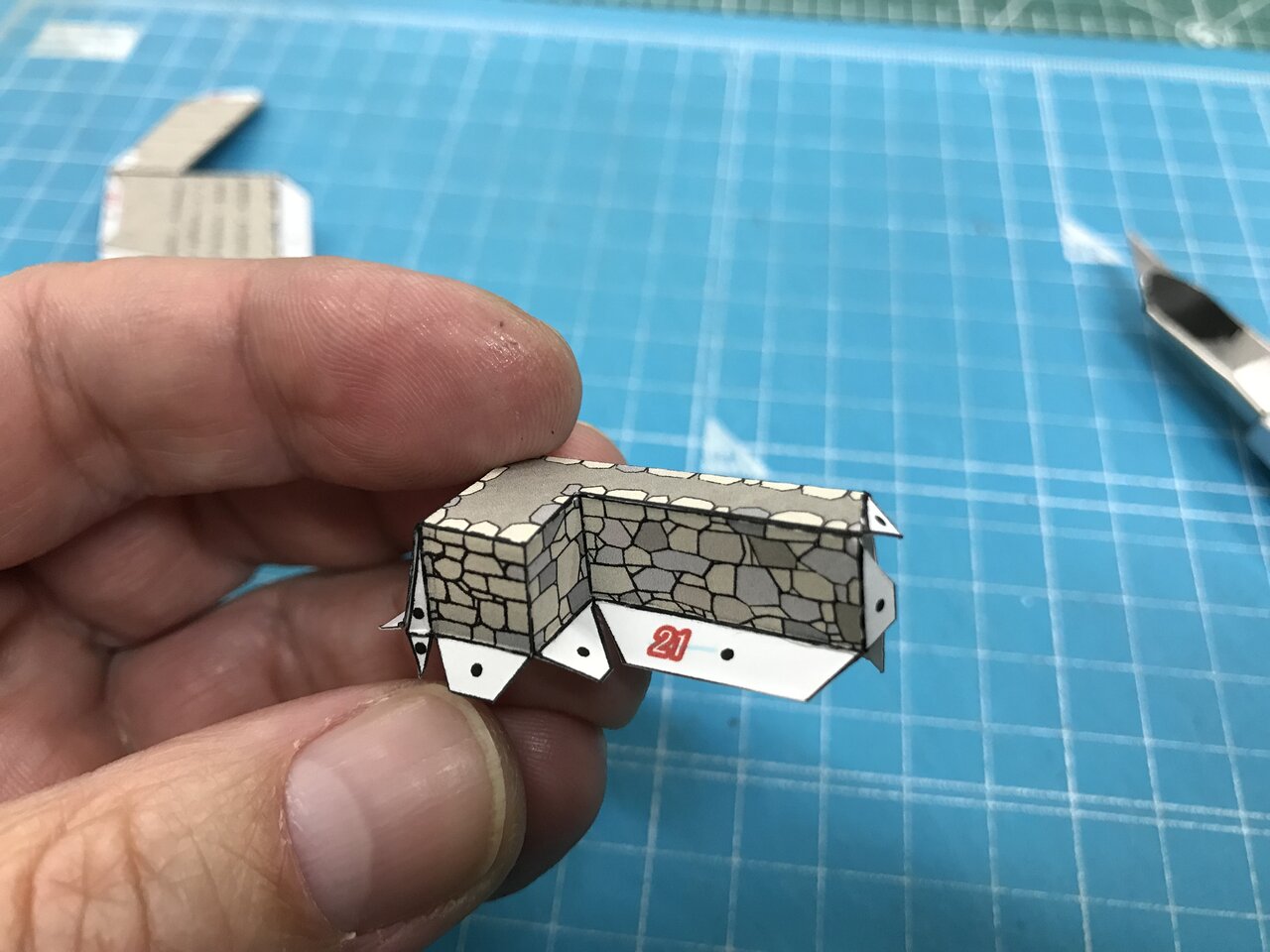

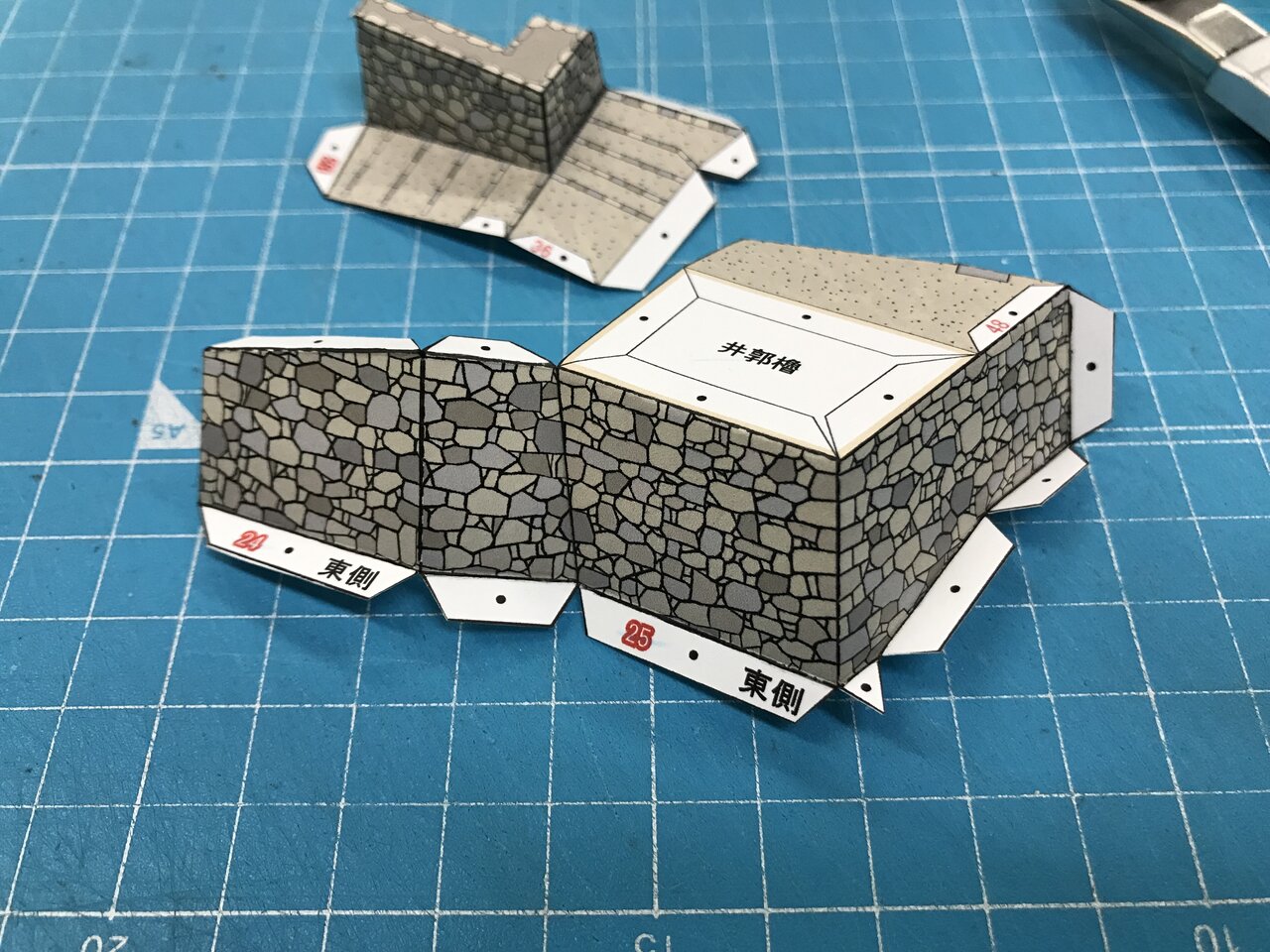

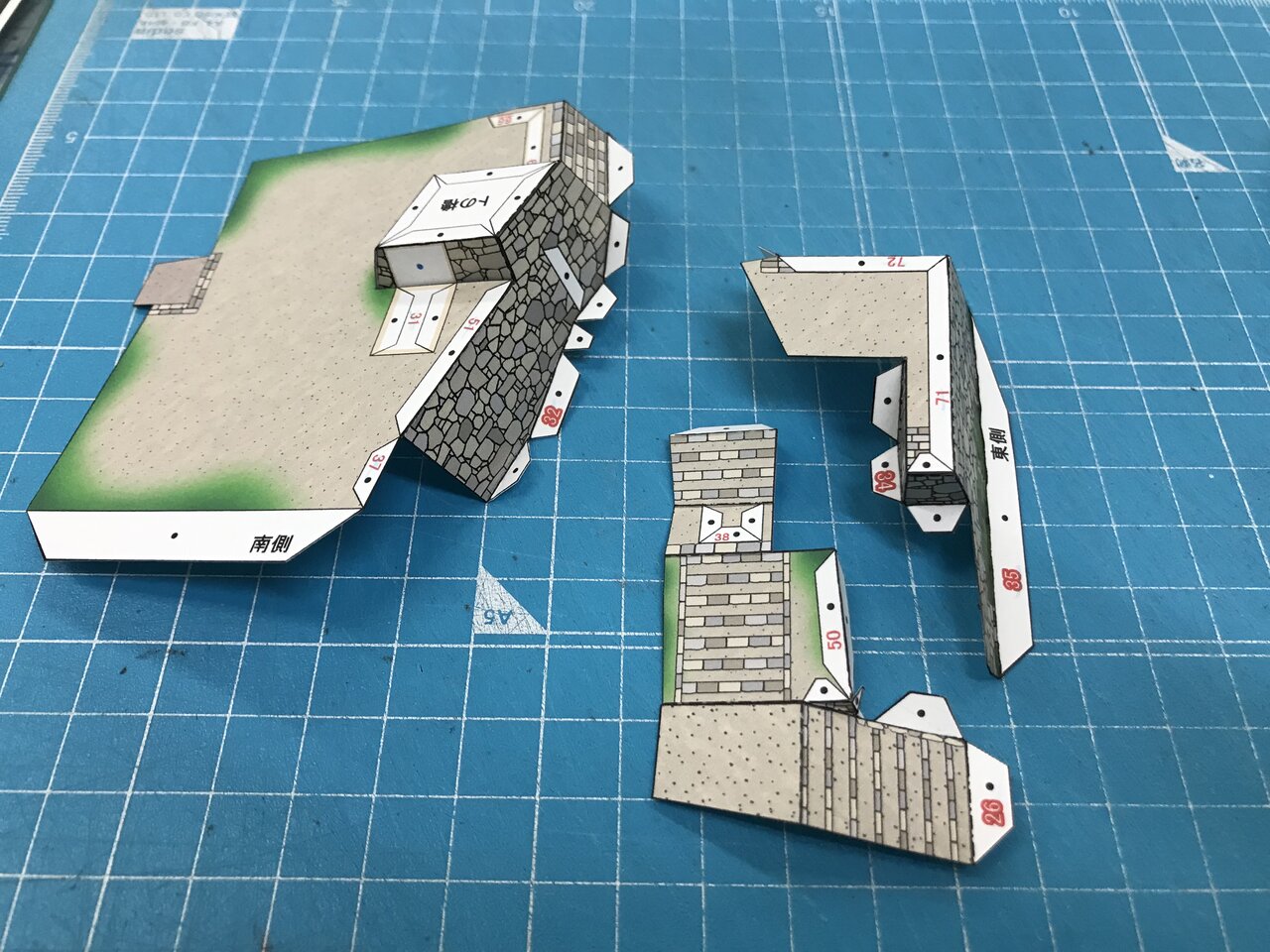

ココもちょっとやらしい石垣21、22を接着します。









そこに23を接着。そして右写真の24と25も接着。

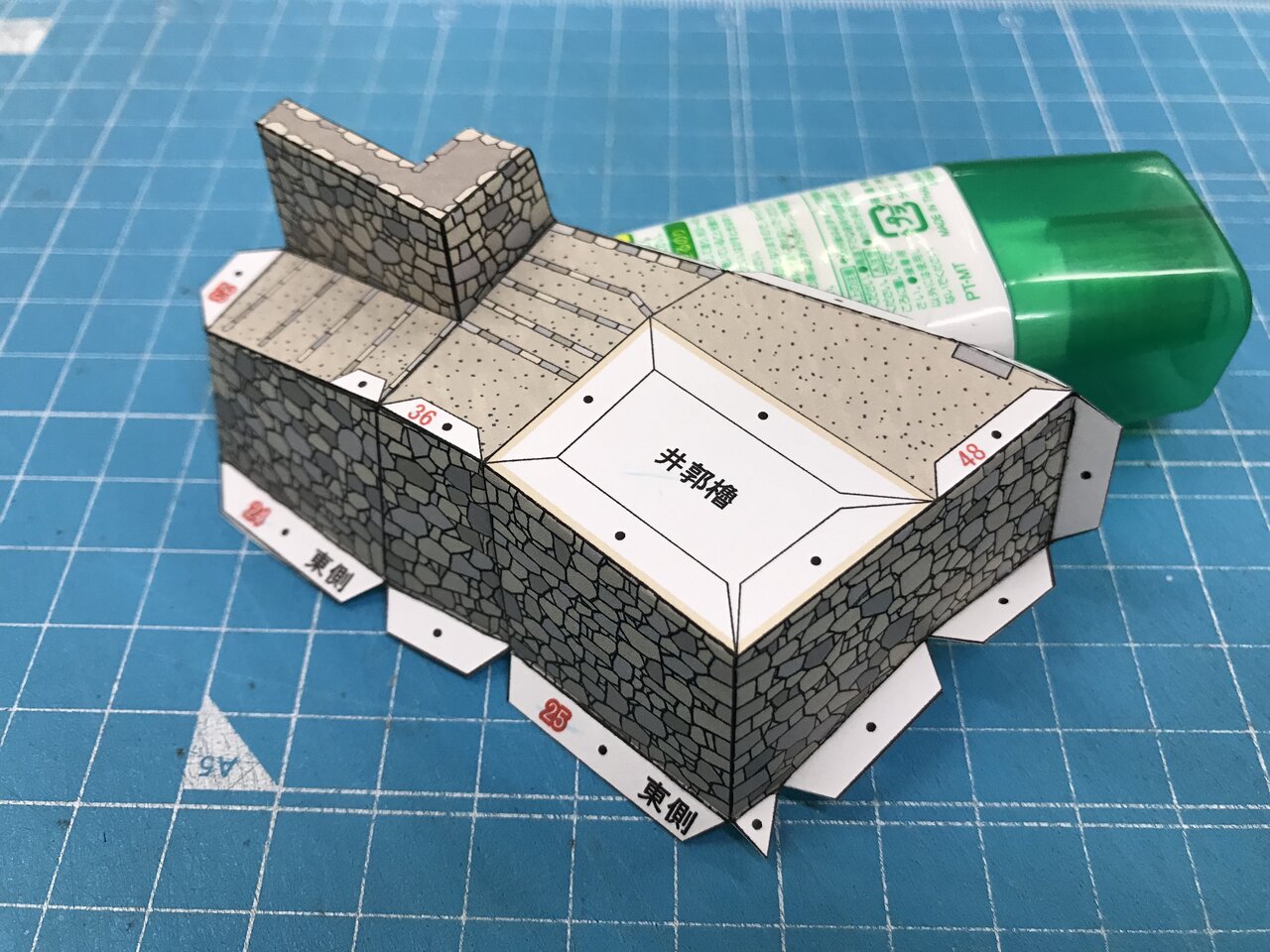

で、両者を組みます。










手順4

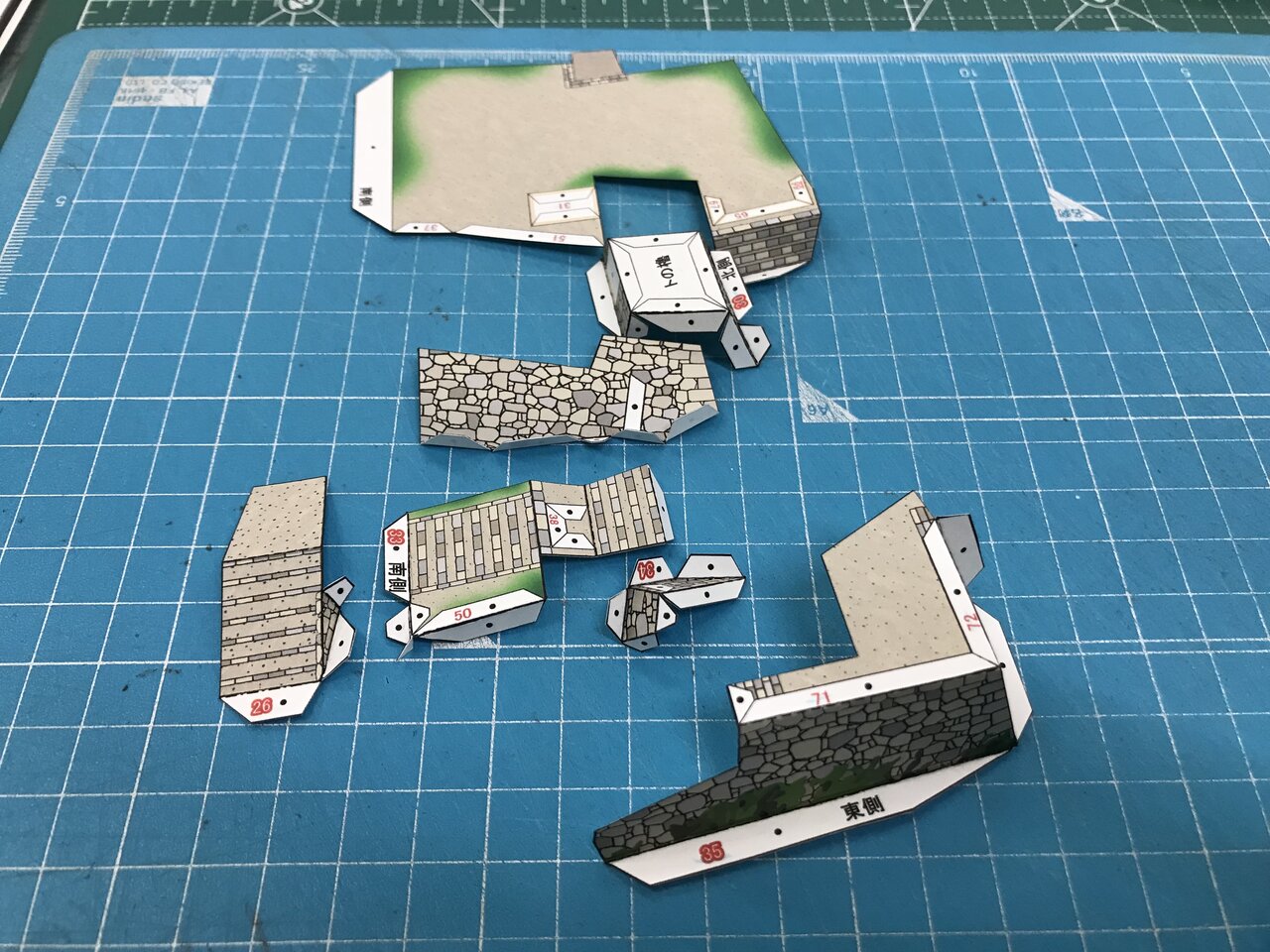

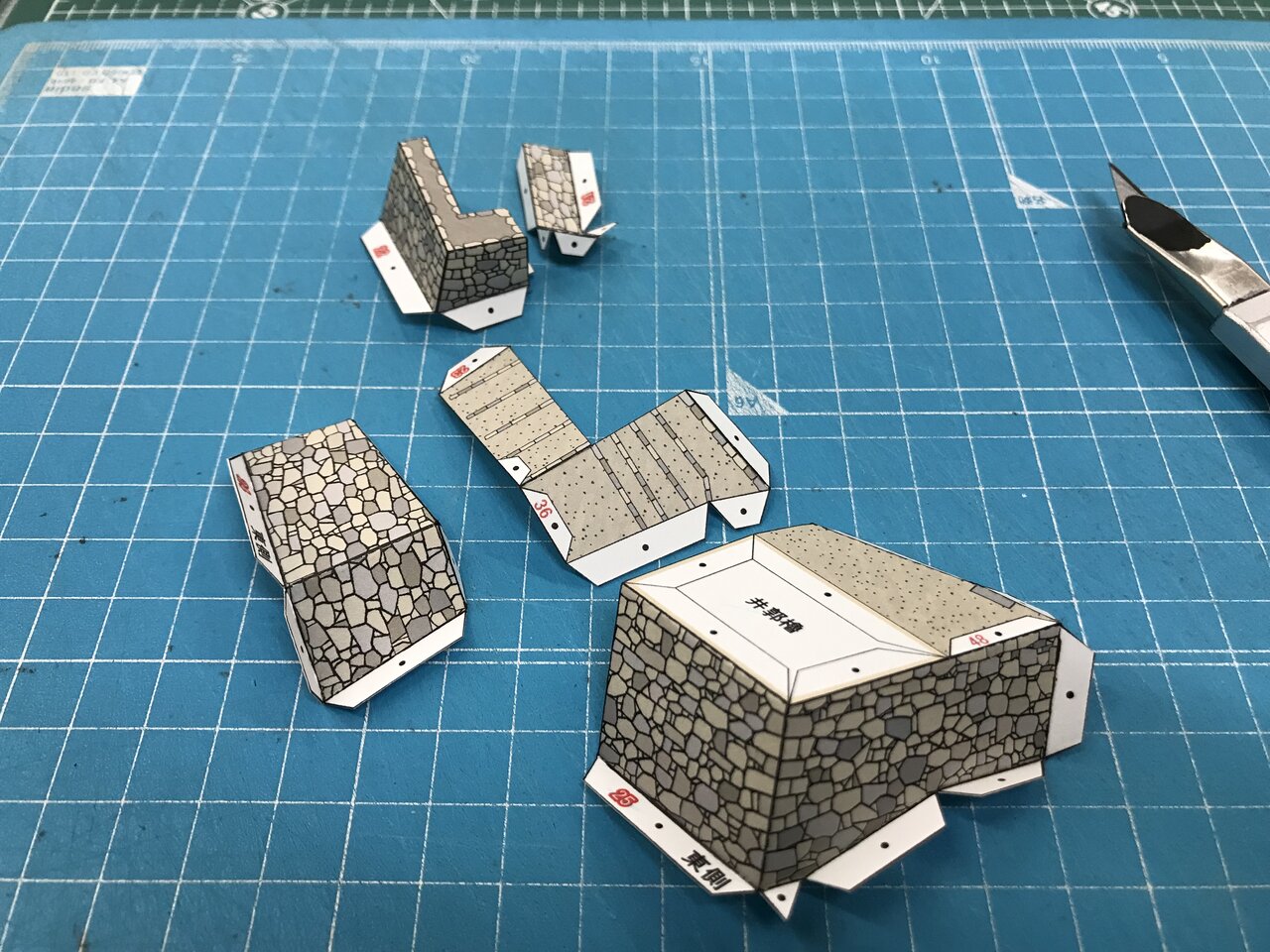

ココで使用する部品です。









29番に30番を接着します。そして32の石垣を接着。

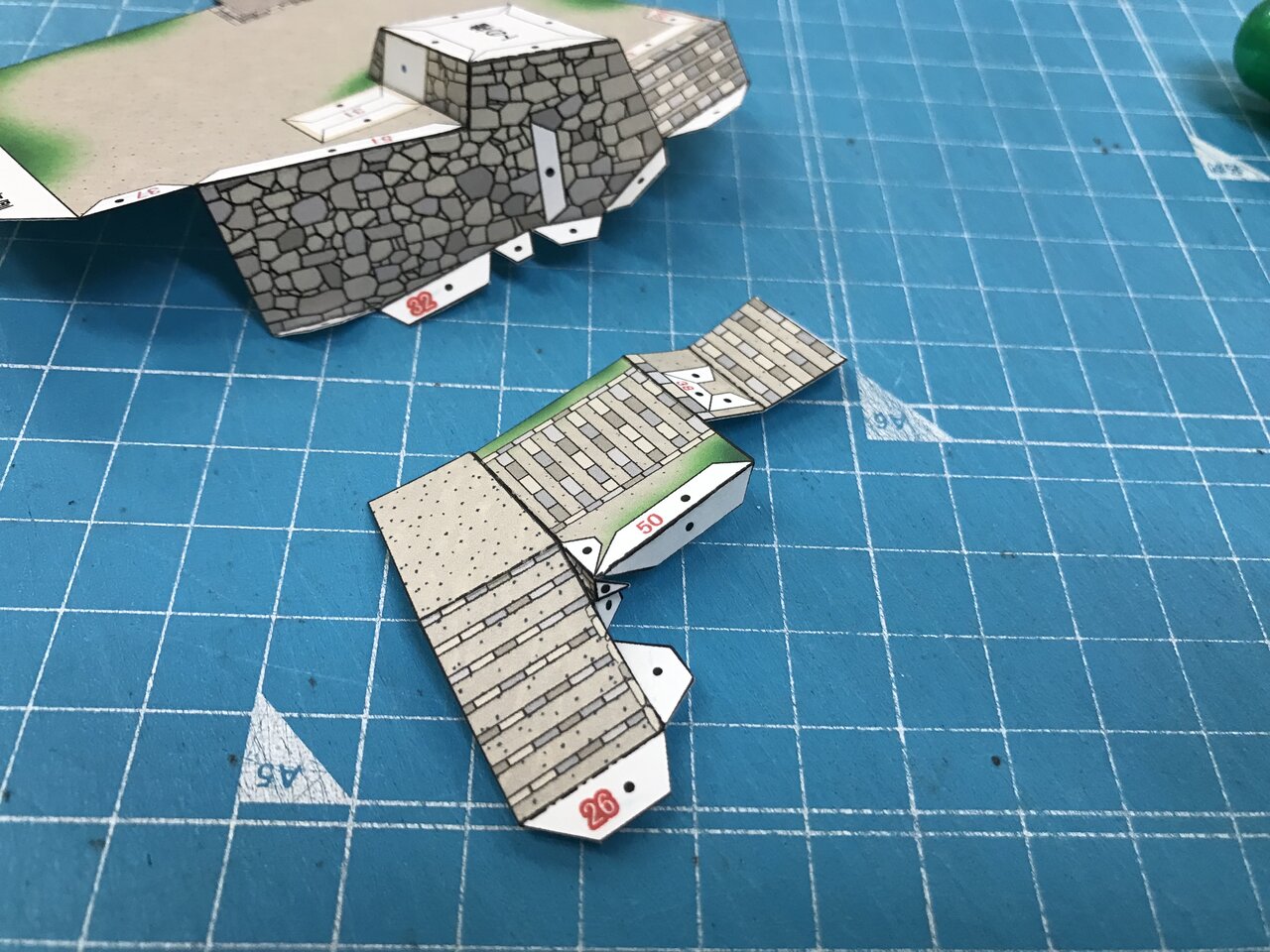

階段26番と33をつなぐ。









そして34と35を接着します。この辺りの接着はしっかりやっておいてください。後に剥がれたり歪んだりする可能性があるので要注意です。他の個所でも同じですが、接着に不安な場合は別の紙を裏あてした方がいいです。どうしても構造上のり代が小さくなったりつなぎ合わせが多くなる箇所が出るので部品シートの切れ端などを適当な大きさに切り、裏から接着するなど工夫をしてください。









ココで作った3つのユニットをつなぎ合わせます。









つなぐのは写真の順番がやりやすいと思います。










手順5
手順3と手順4で作った物をつなげます。









それに31の階段を接着し、そして28の地面を着ける。










手順6

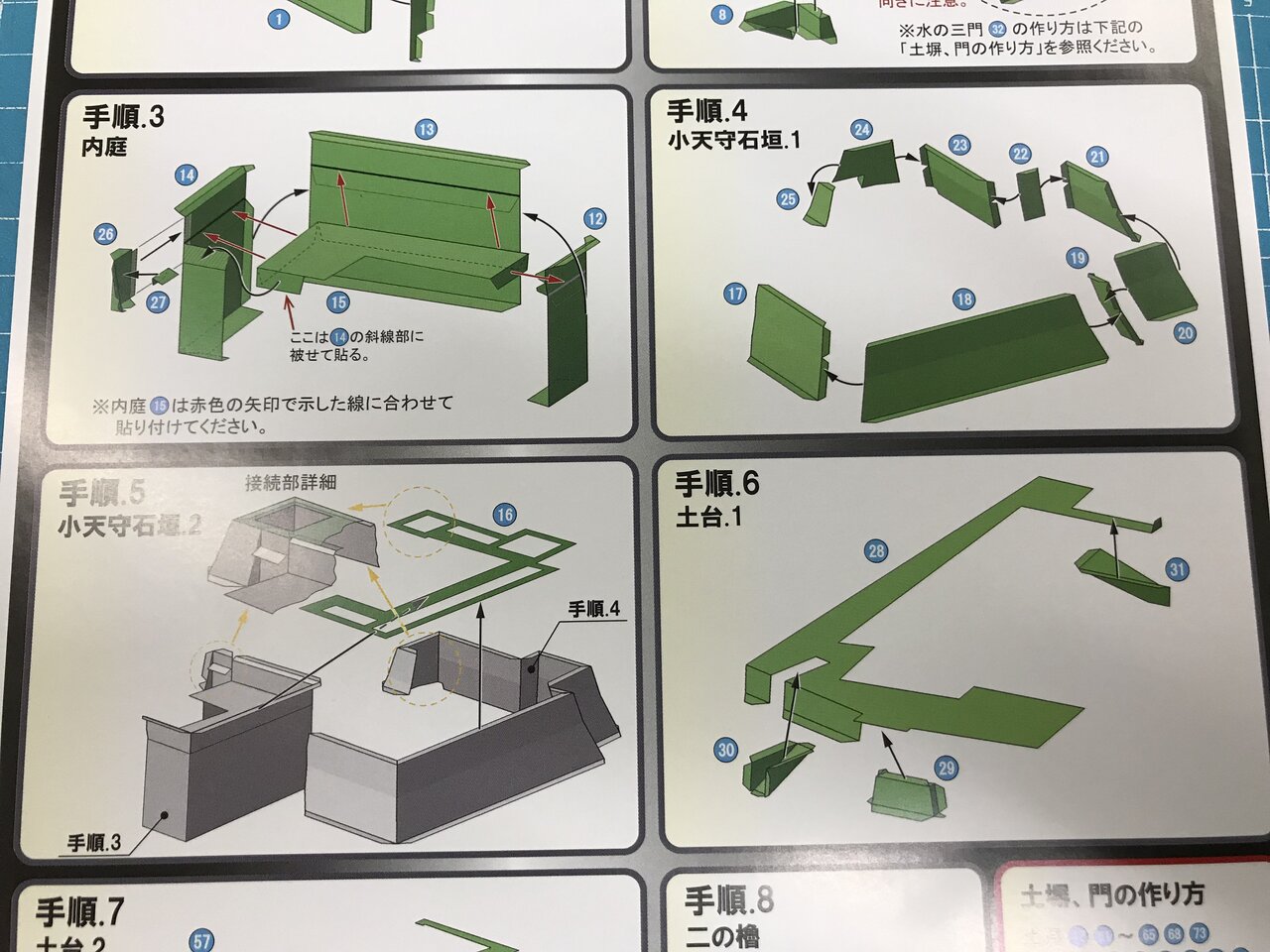

いよいよ土台を組み立てていきますが、ここは「姫路城」の部品を多用します。この「拡張キット」手順の1と2と5で作ったユニットと「姫路城」の手順1と手順5のユニットを組み合わせます。

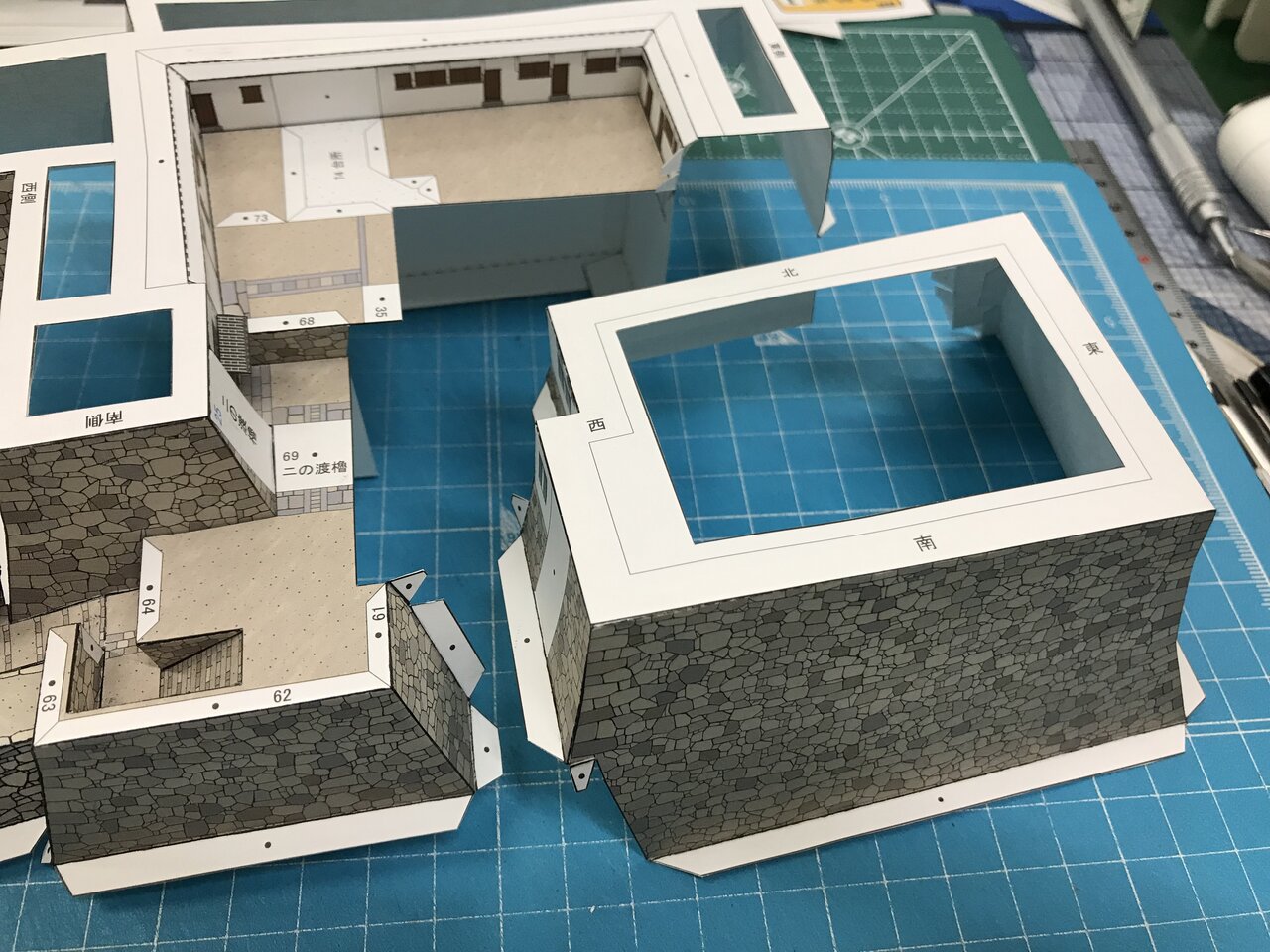

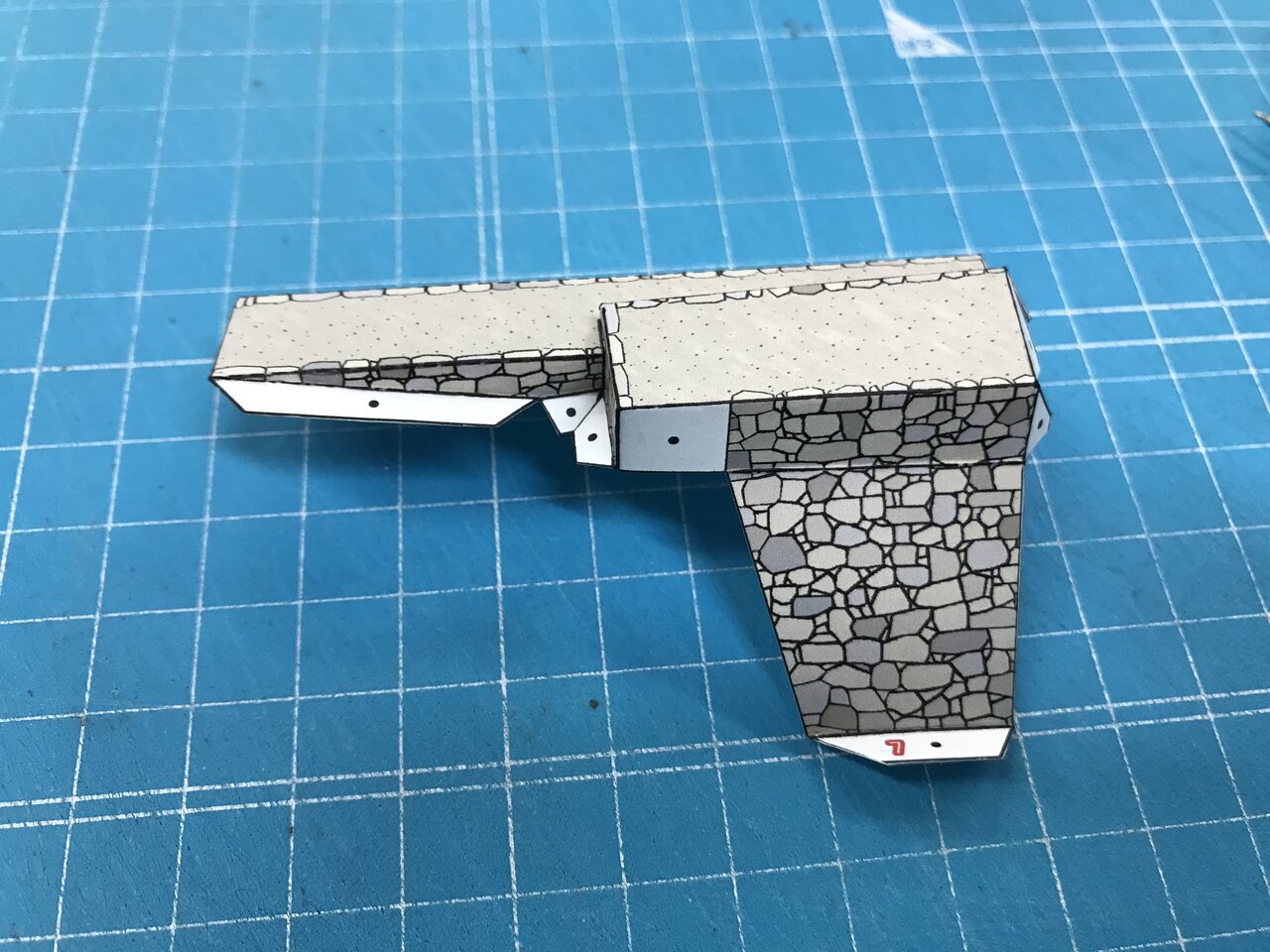

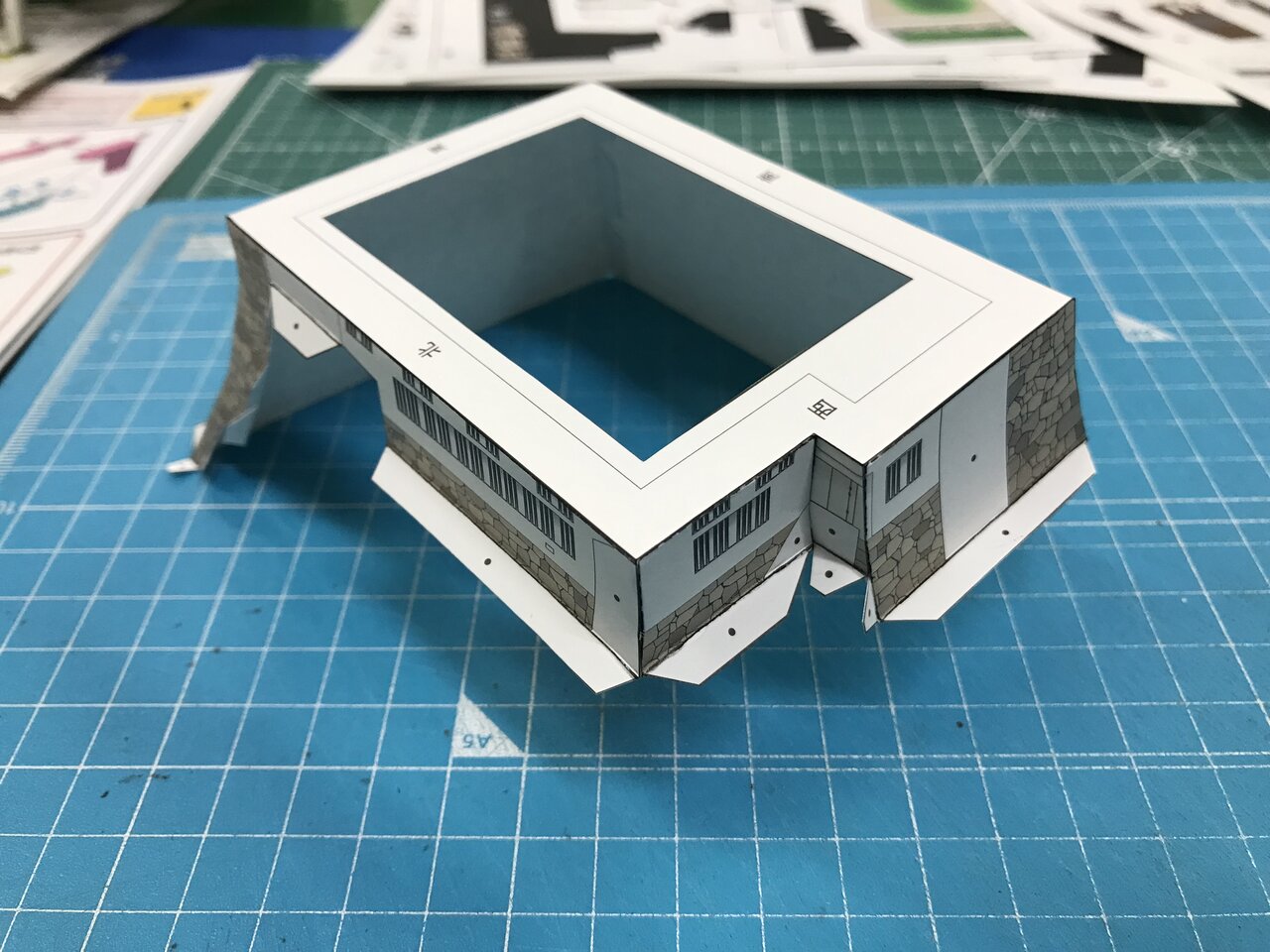

先ずは「姫路城」の手順1を作ります。写真のとおりこれは天守台です。特に説明するほどの事でもないですね。









次に「姫路城」の手順5のユニットですが、この5を作るには手順3から始めないとあきません。

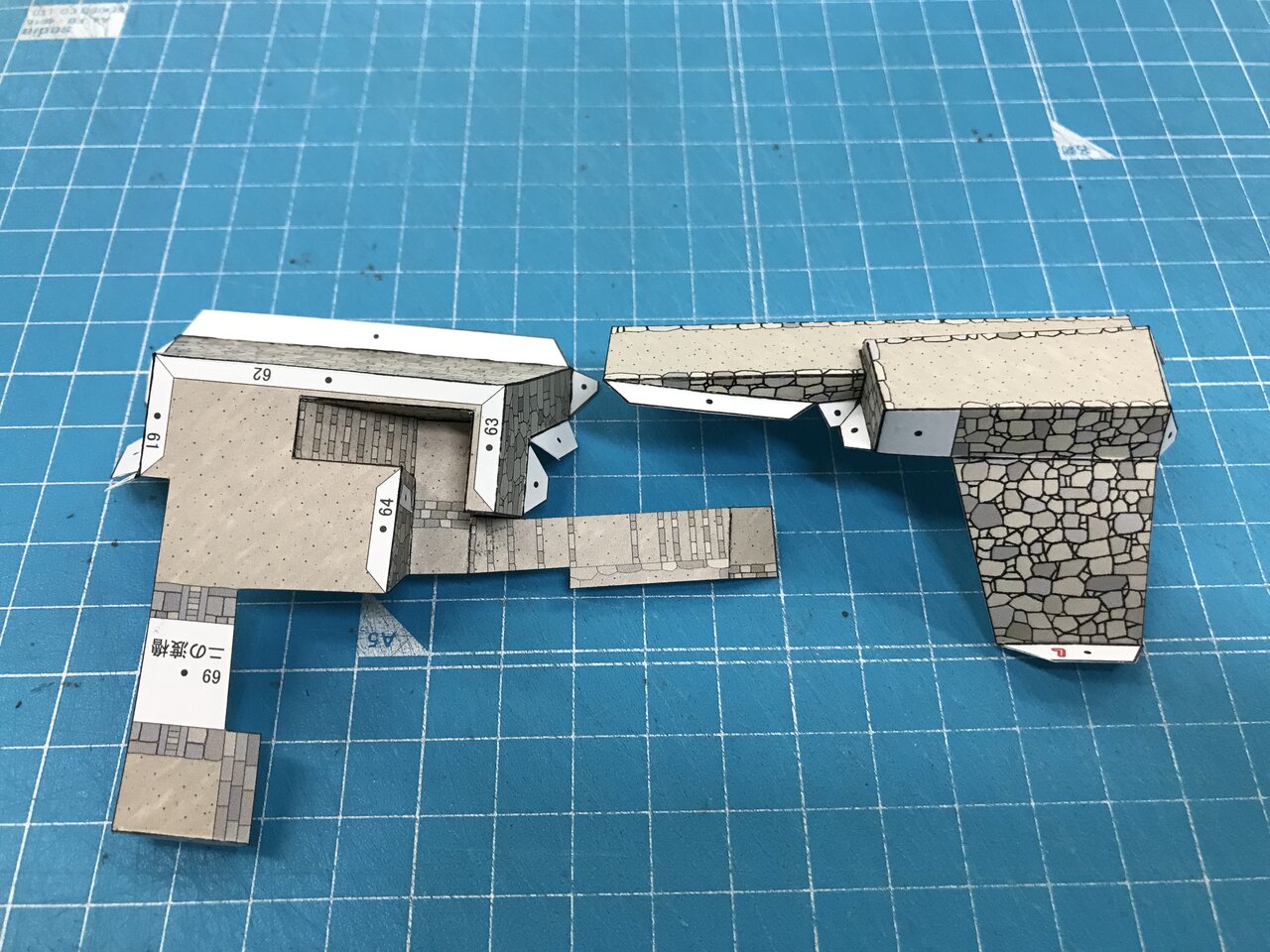

それなので先ずは「姫路城」の手順3から行きます。ここ結構曲者なんですわ。で、もし初めて姫路を作る人は、ココの作り方はブログカテゴリの「姫路城の作り方」を見た方がいいです。

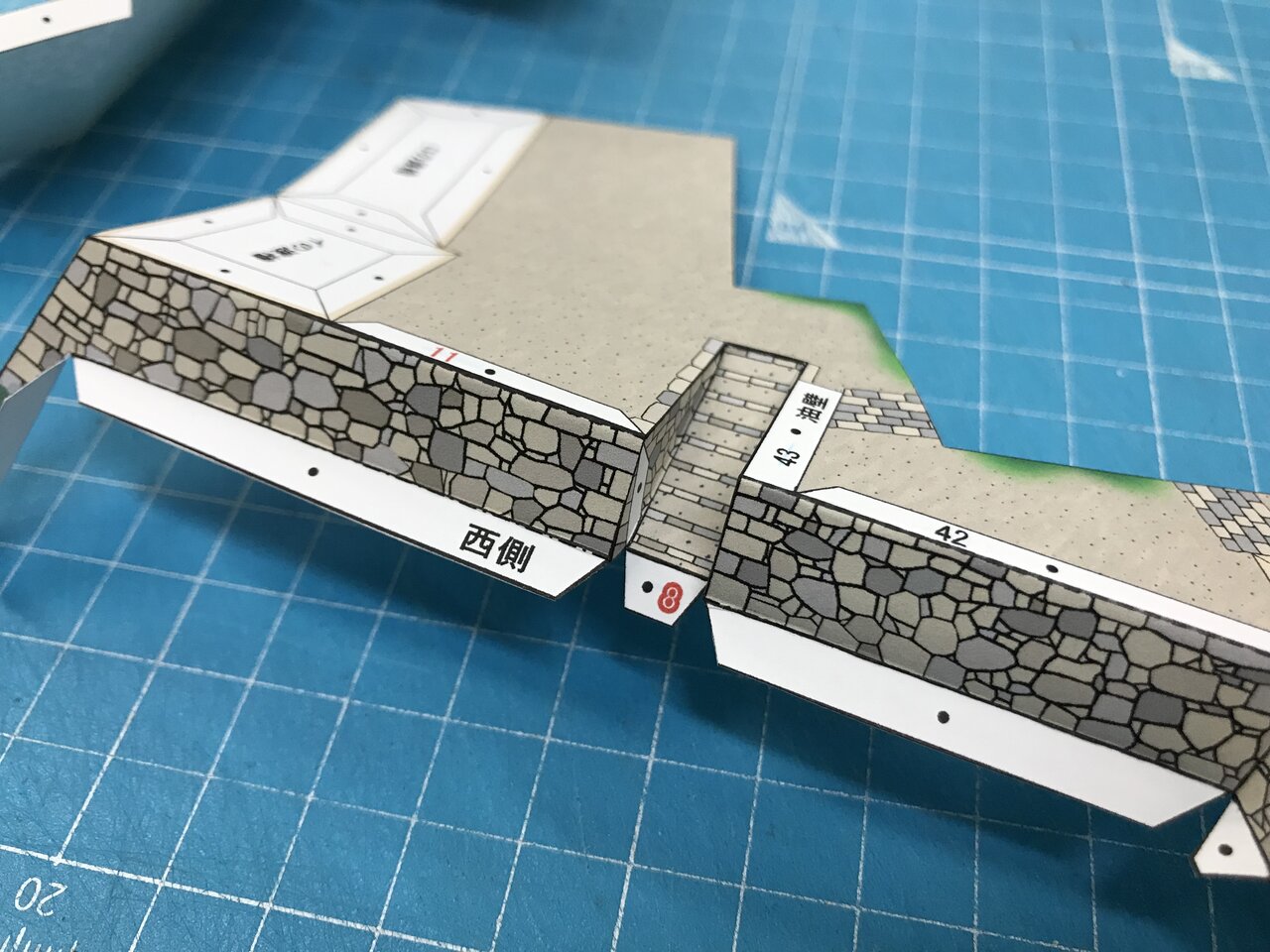

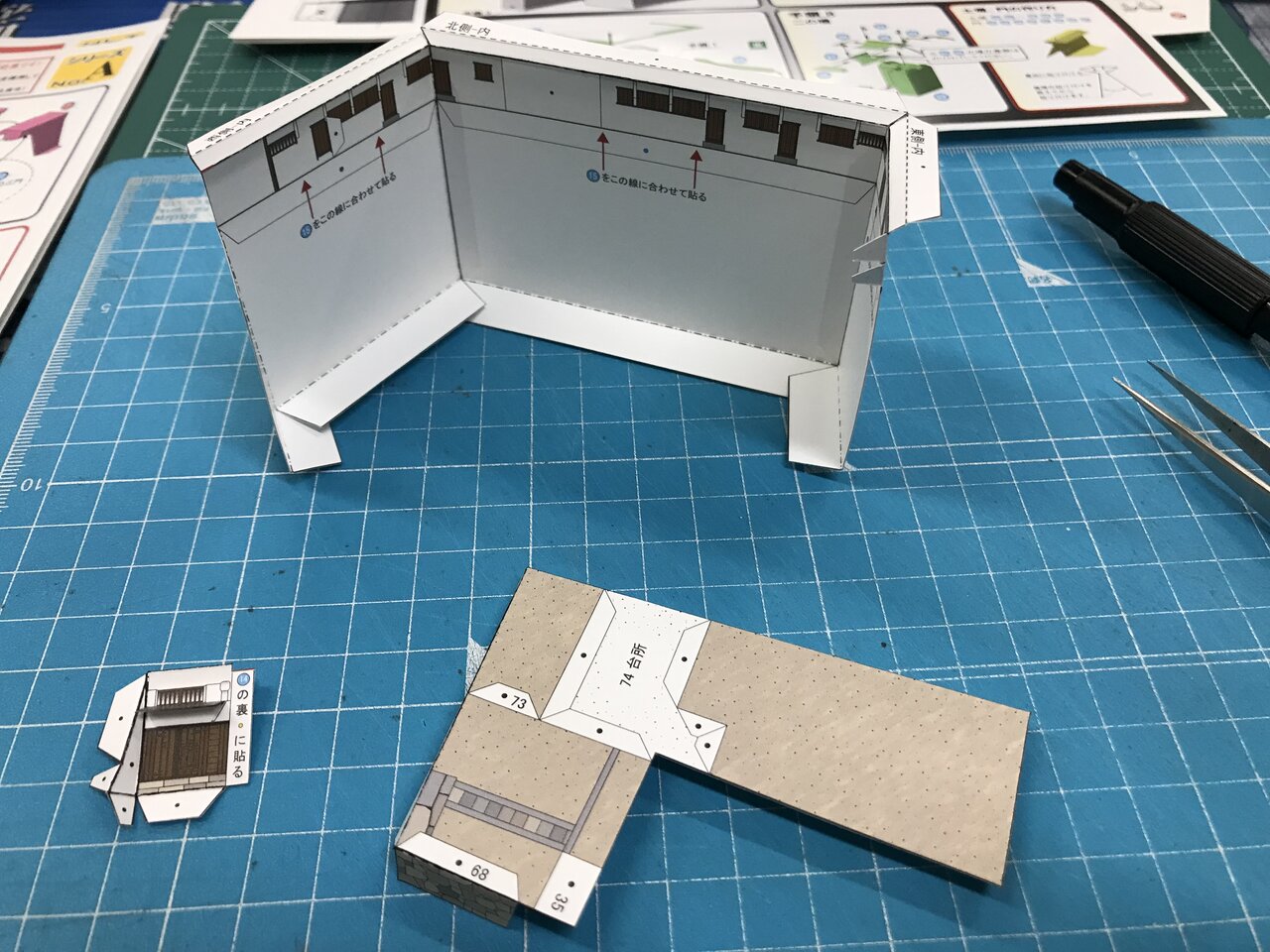

ココのミソはこの右写真の石垣。ココは裏のりで補強に貼り付けます。









次にこの部品ね。これも位置に注意です。作ったことがある人は分かると思うけど、初めての人は「姫路城の作り方」の方を見てね。

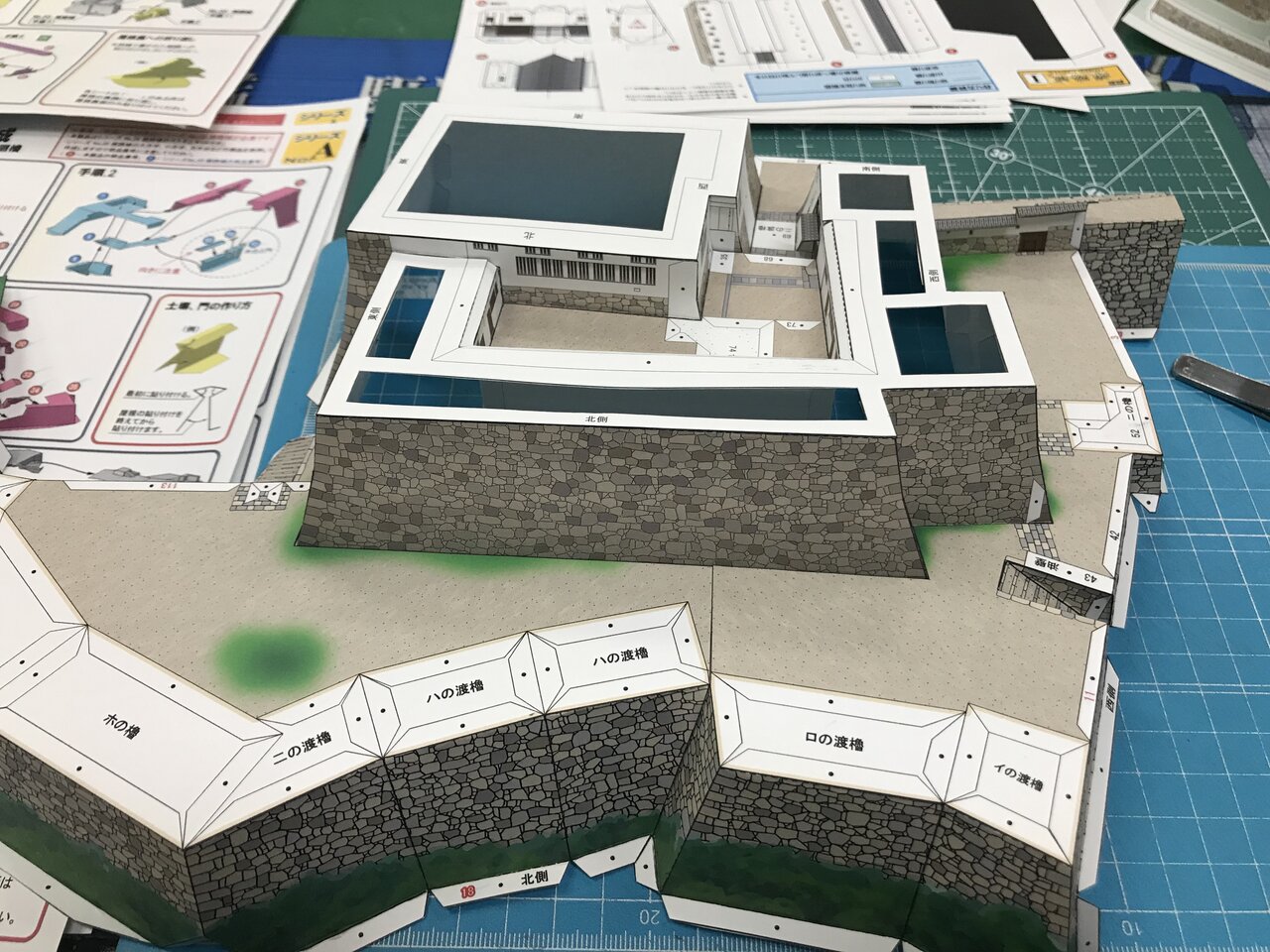

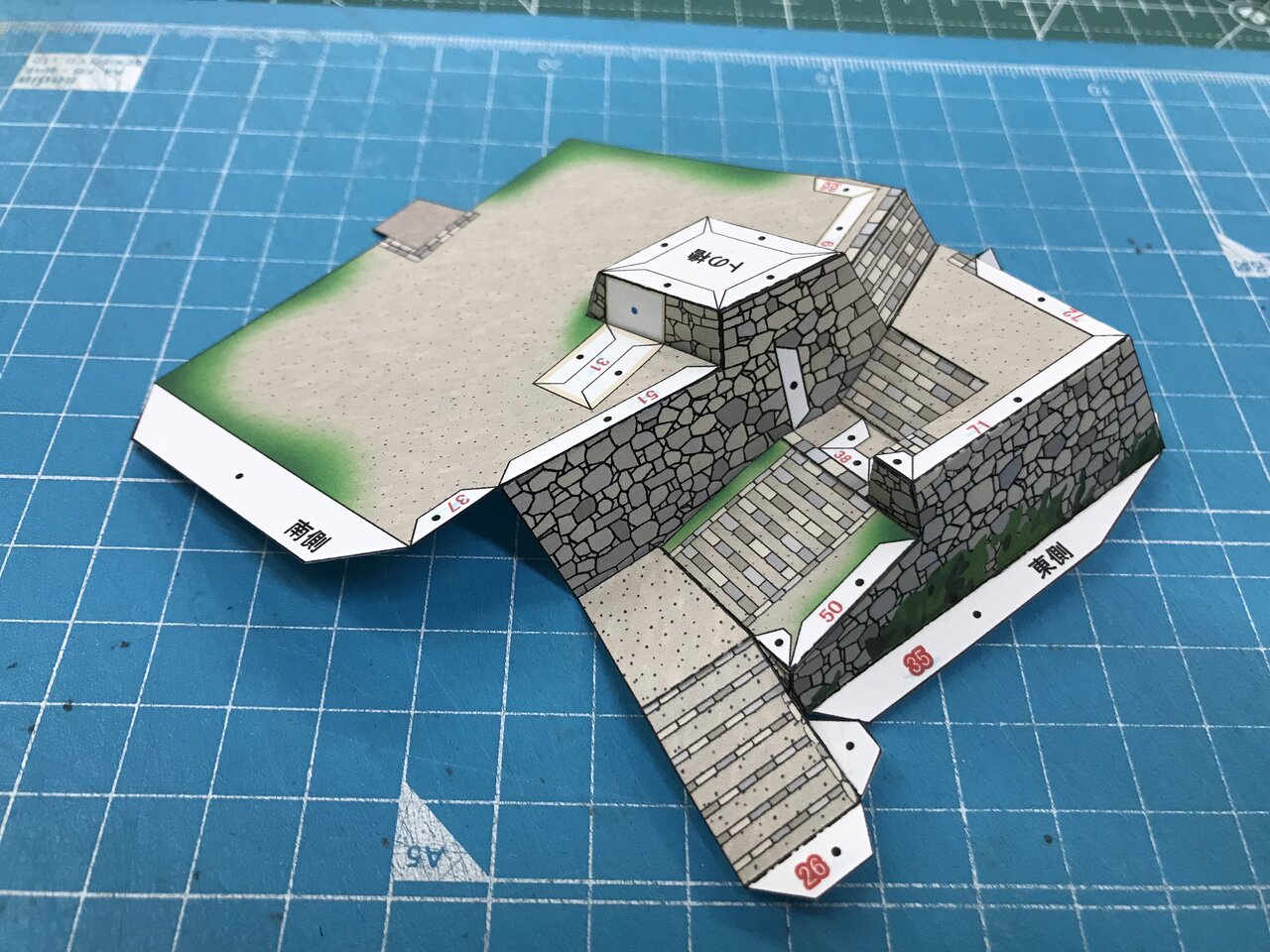

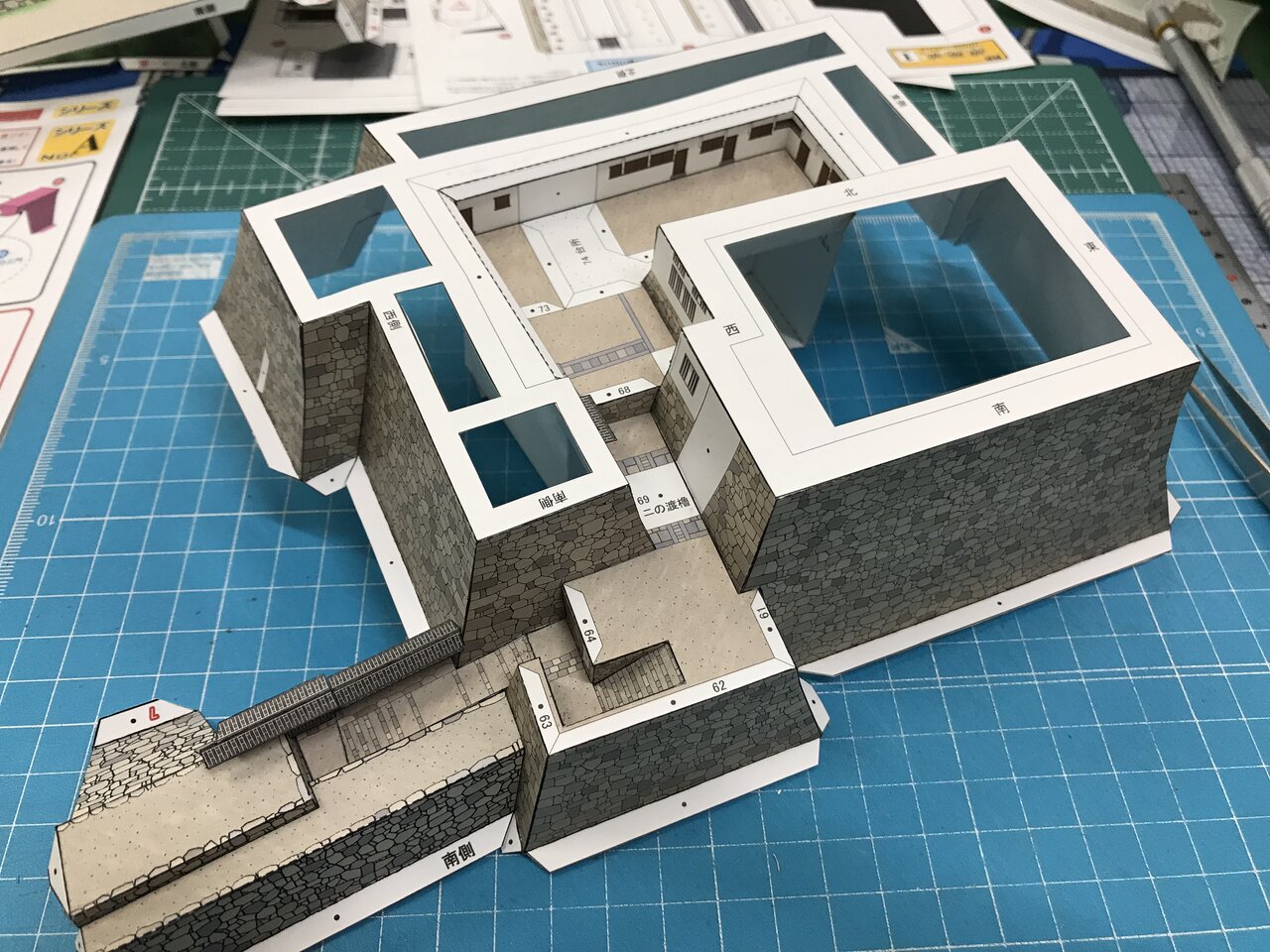

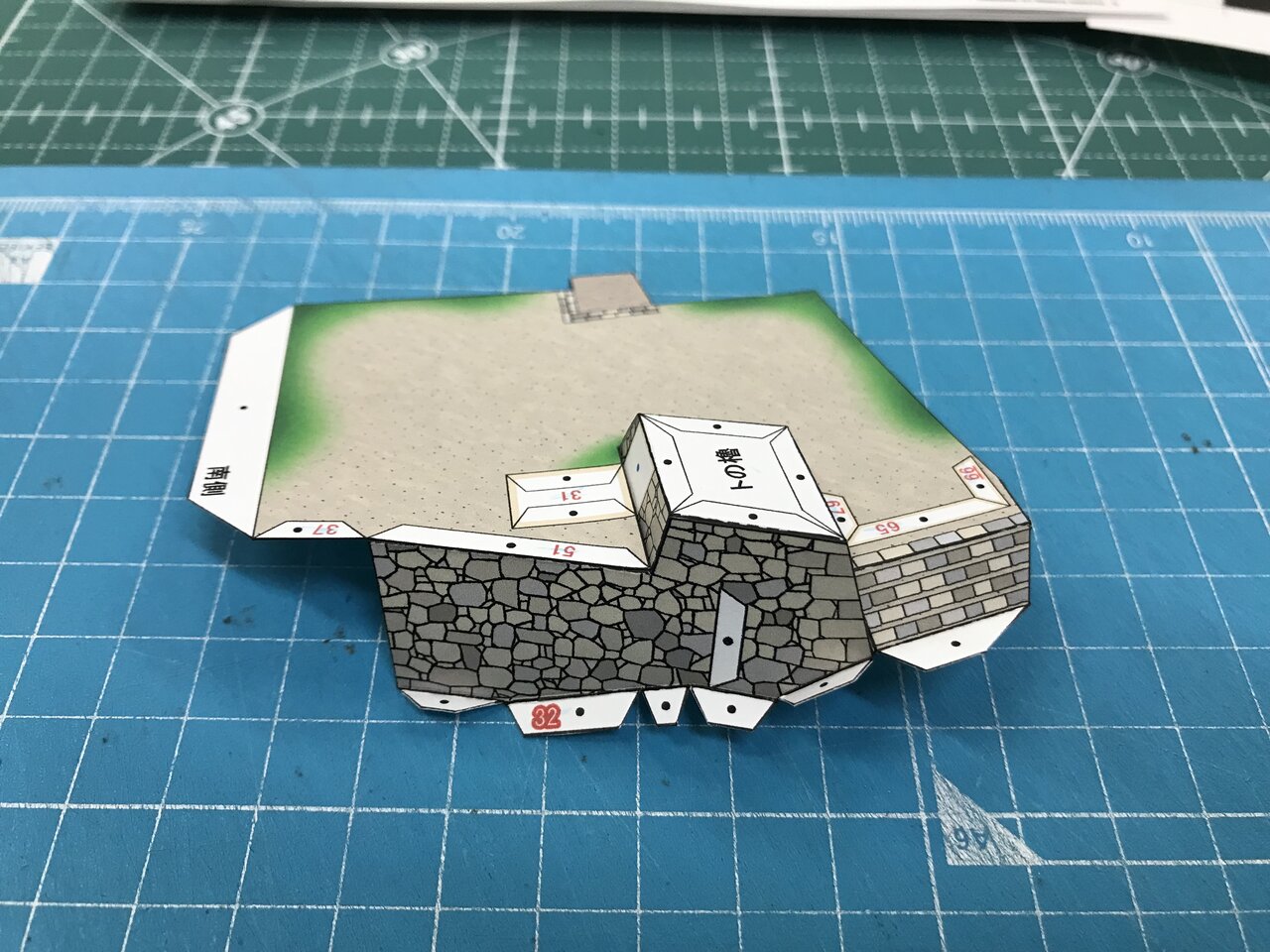

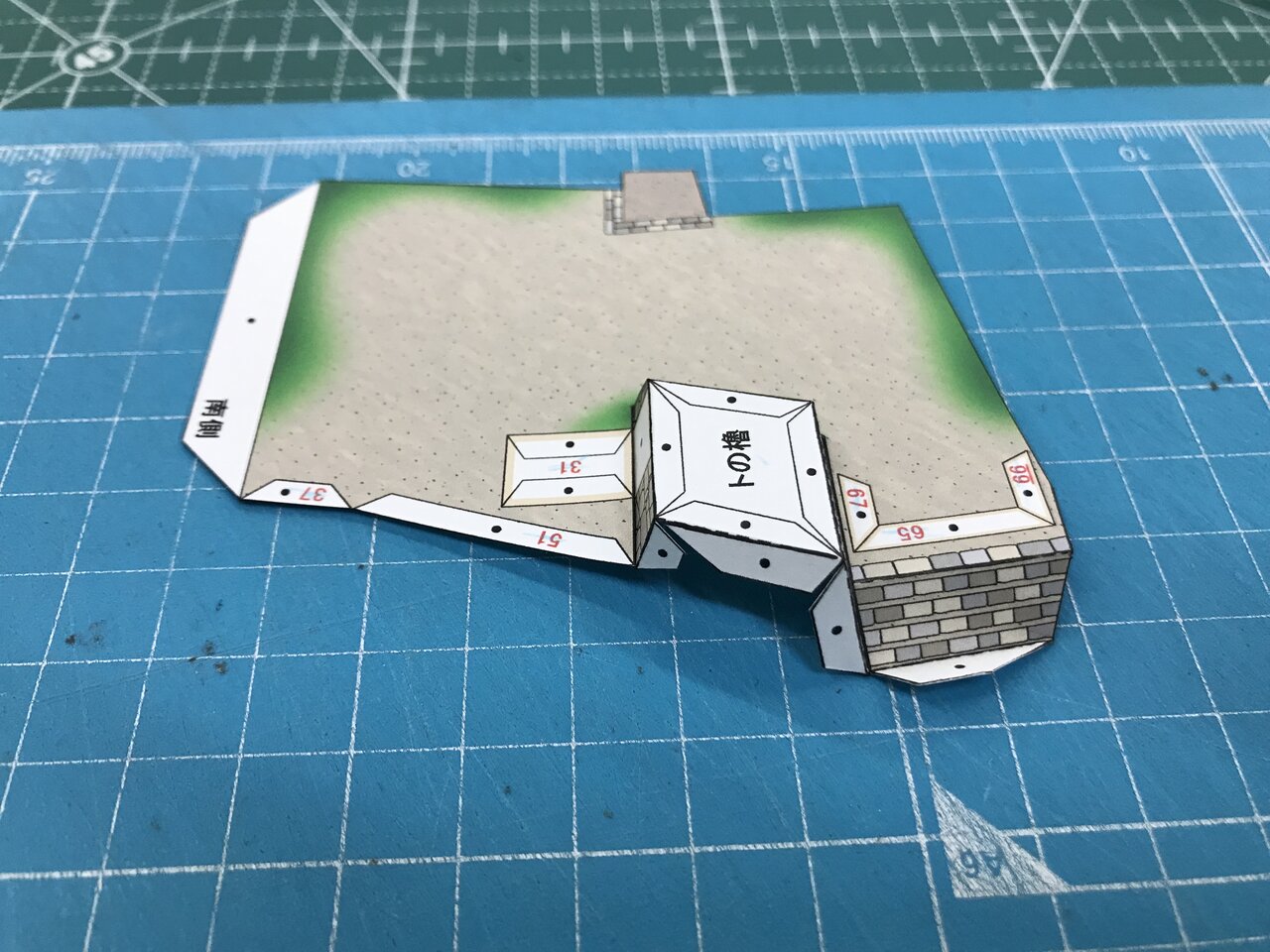

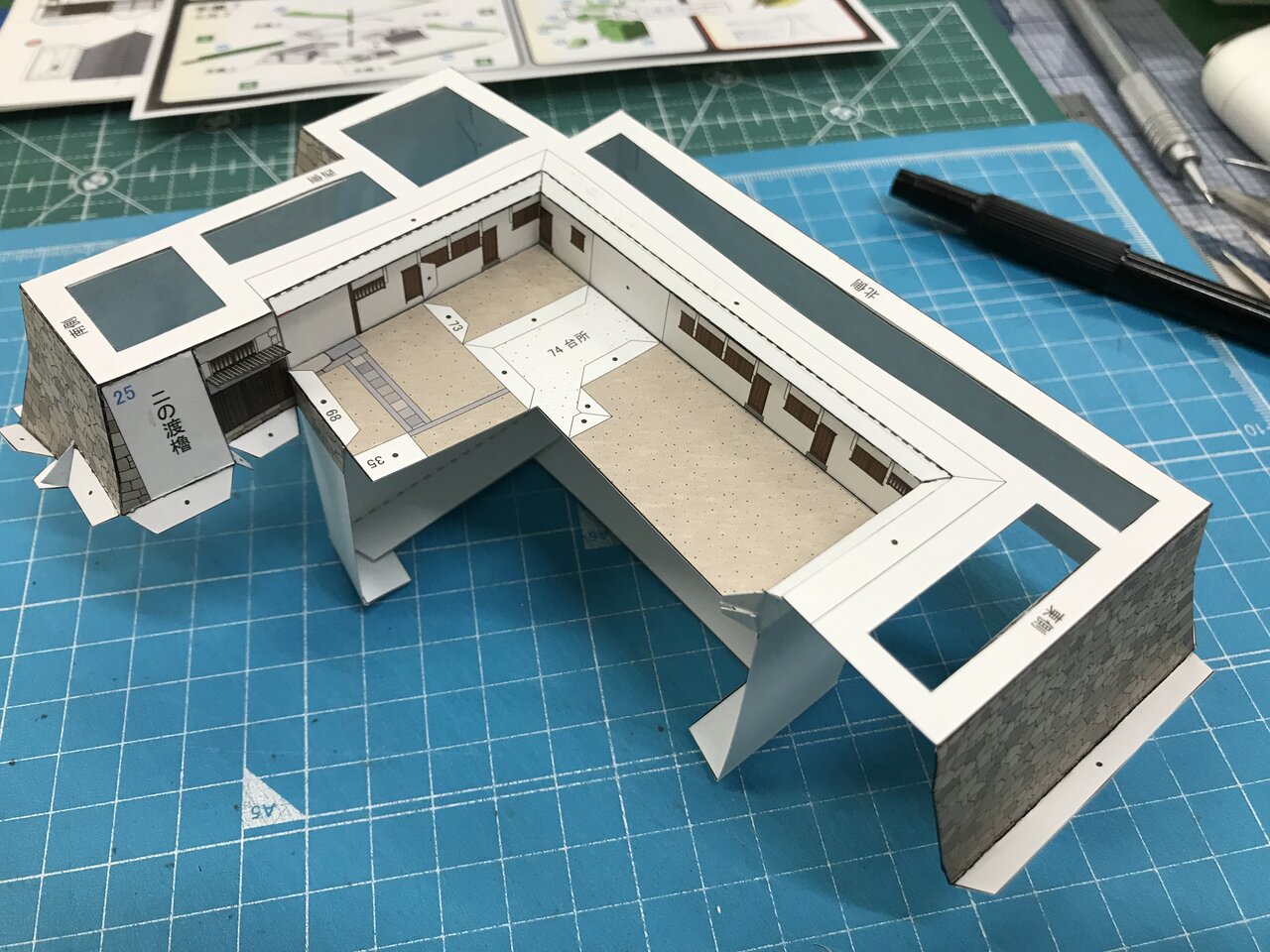

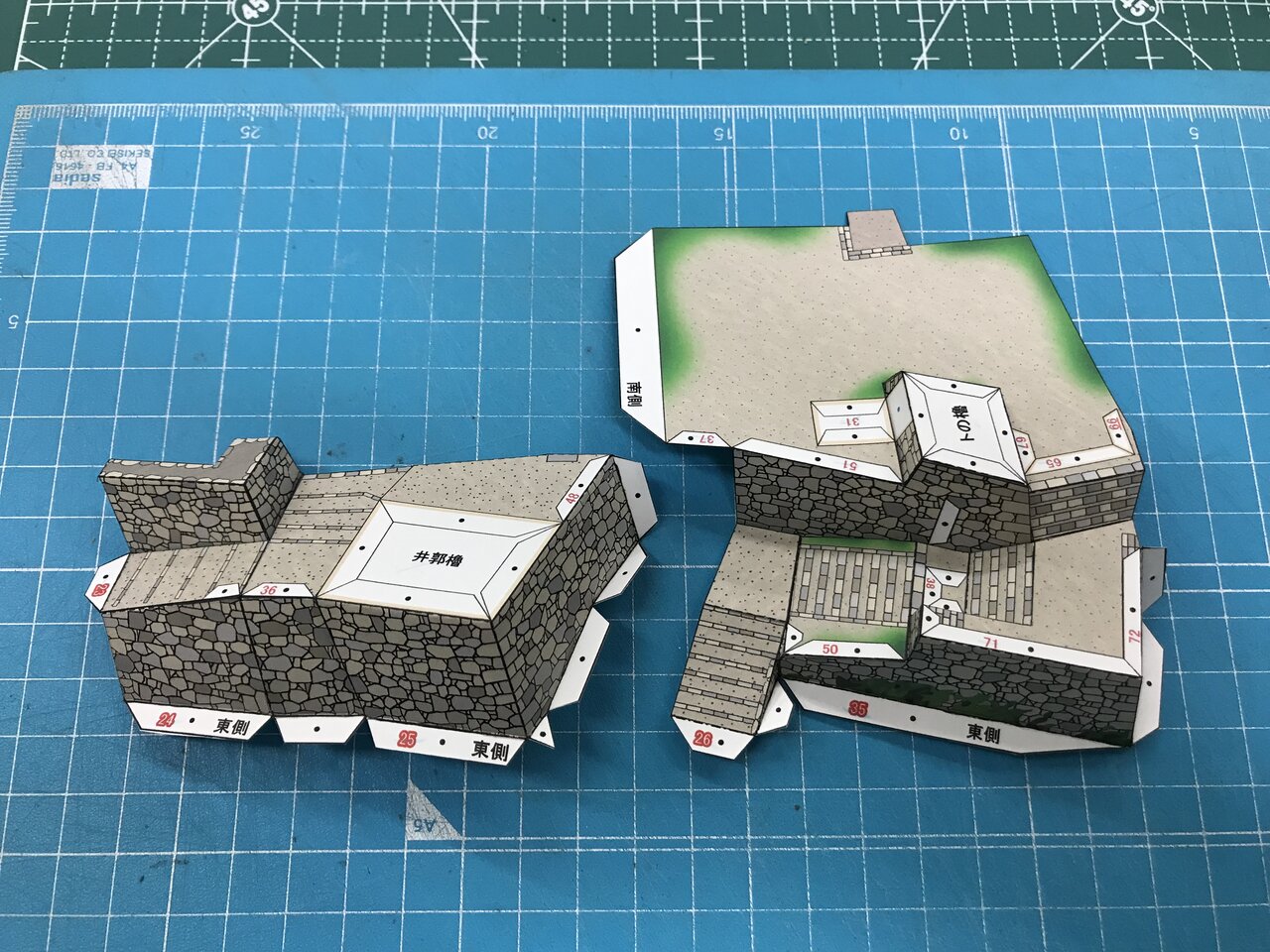

こないな感じになります。これが「姫路城」の手順3。

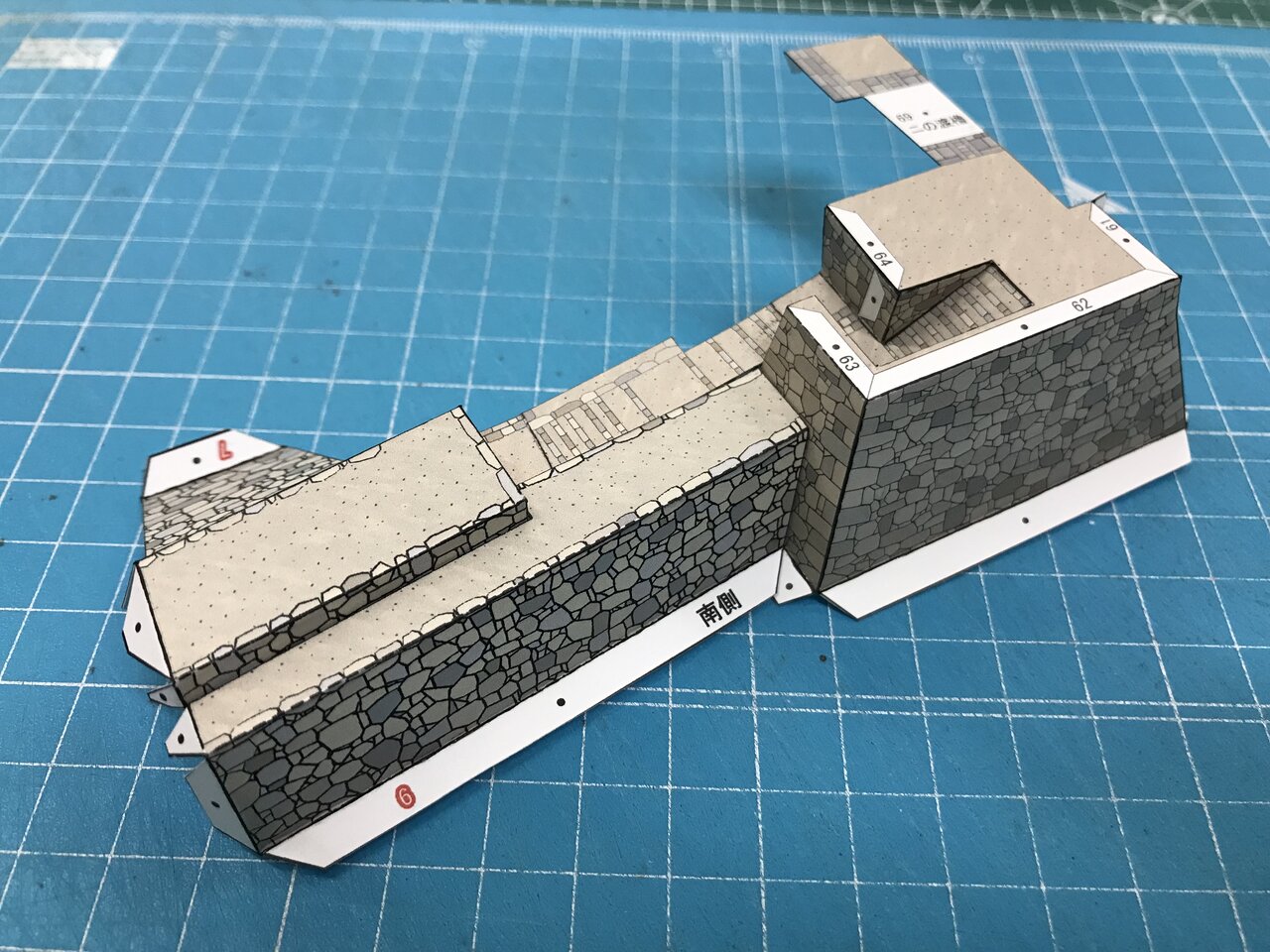

これが「姫路城」の手順4になります。石垣をつなぐだけやから屁～でしょ。









で、「姫路城」の手順5なんですがここの組立は特に順番はないです。どうやっても難しいです。今回は「姫路城の作り方」とは違う順で組み立ててみました。先ず右写真のように手順3と4のユニットのこの個所だけをつないでみました。









そして16番を手順3に貼り付けて次に手順4の石垣を接着。









特に問題なく出来ました。もしかしたらここは簡単なのか？ここまで出来たら「拡張キット」の手順6に戻ります。

















姫路城部品の手順5と「拡張キット」の手順2のユニットを接着。









そして姫路城部品の手順1の天守台を接着。









それから、この「拡張キット」手順1で作ったユニットを接着。北の腰曲輪ですねー。









「拡張キット」の部品10を接着します。

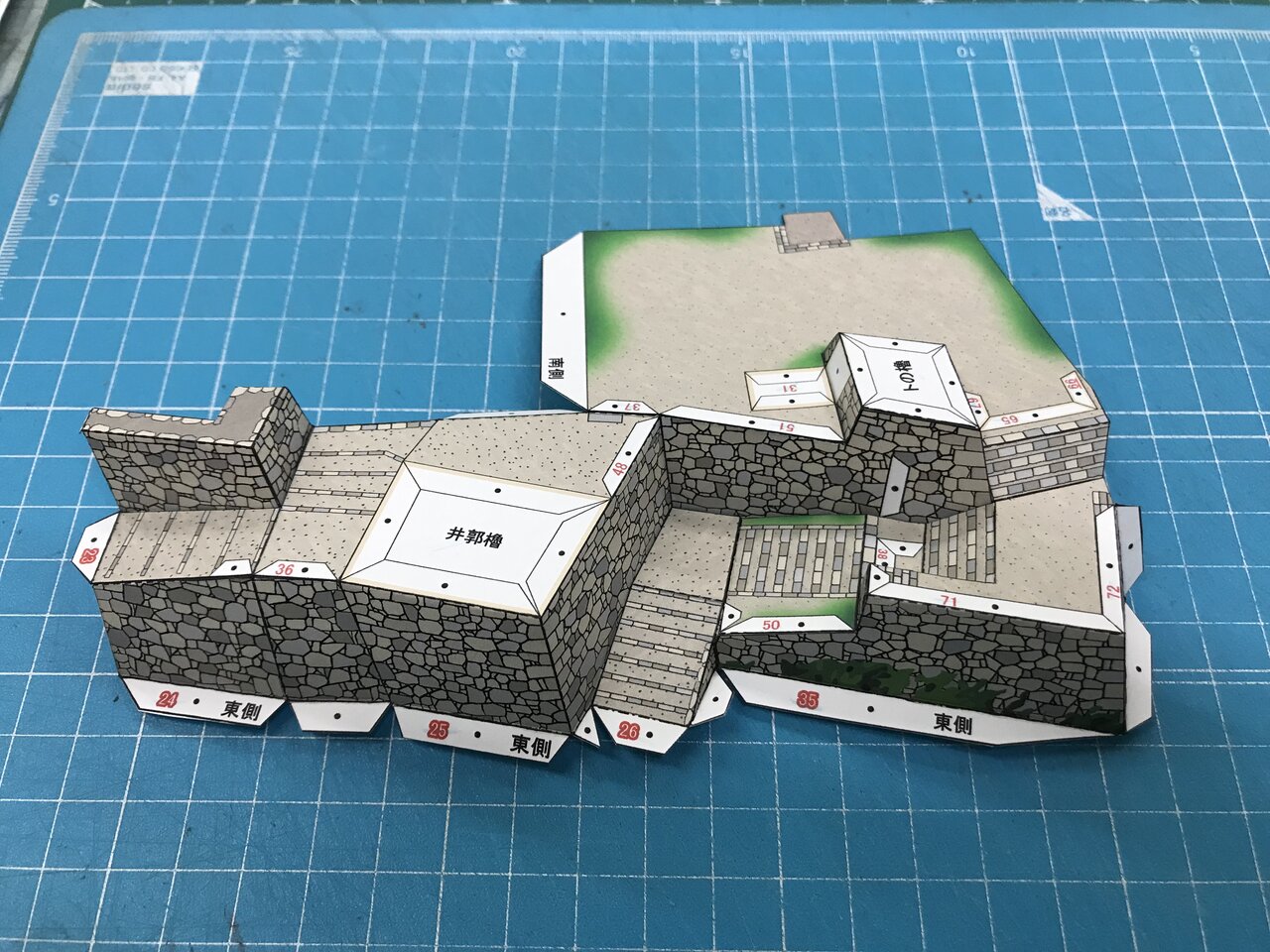

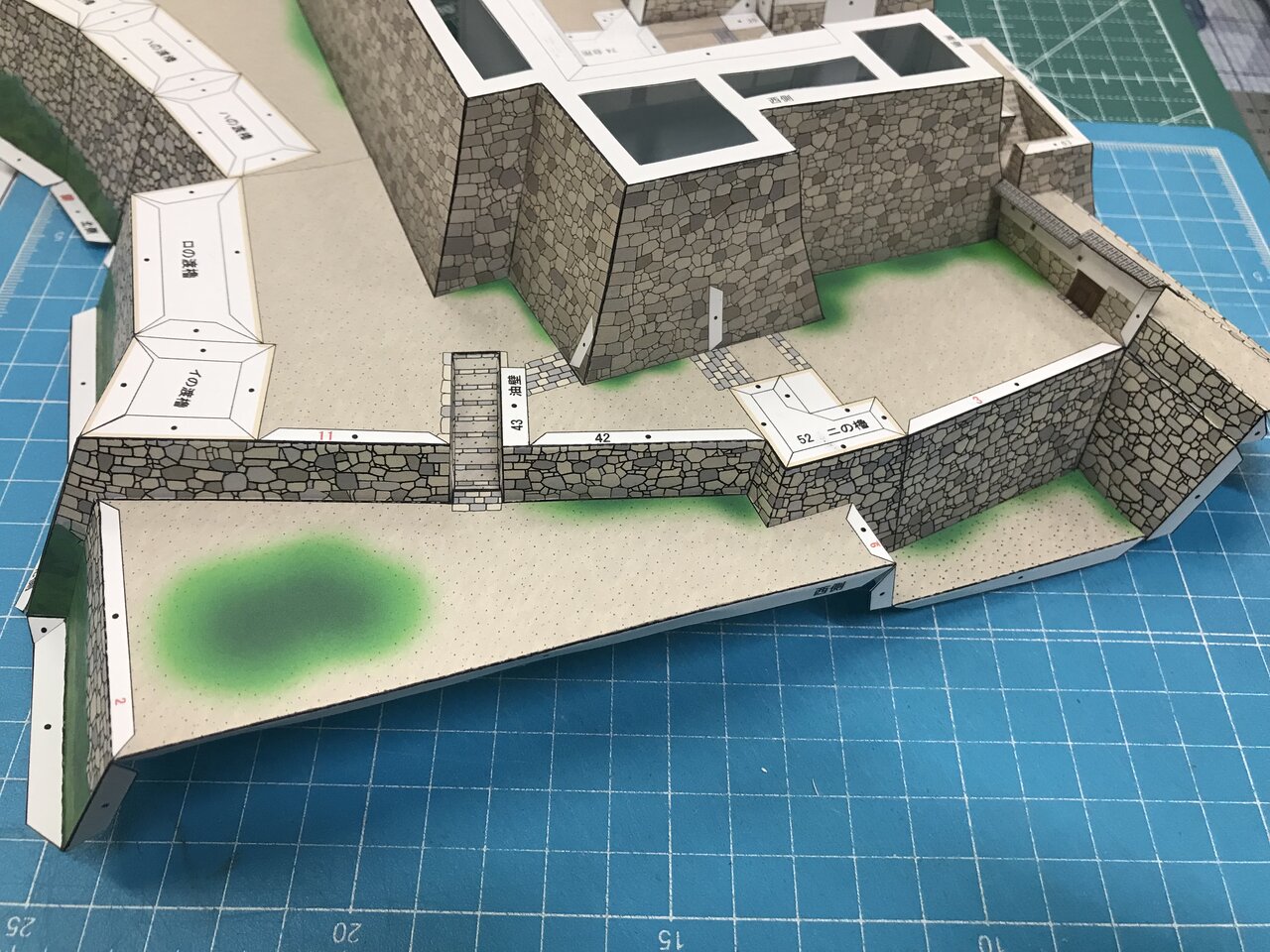

最後に「拡張キット」の手順5を接着。複雑に接着面がたくさんあるので、接続箇所の剥がれなどがないか確認してください。










手順7

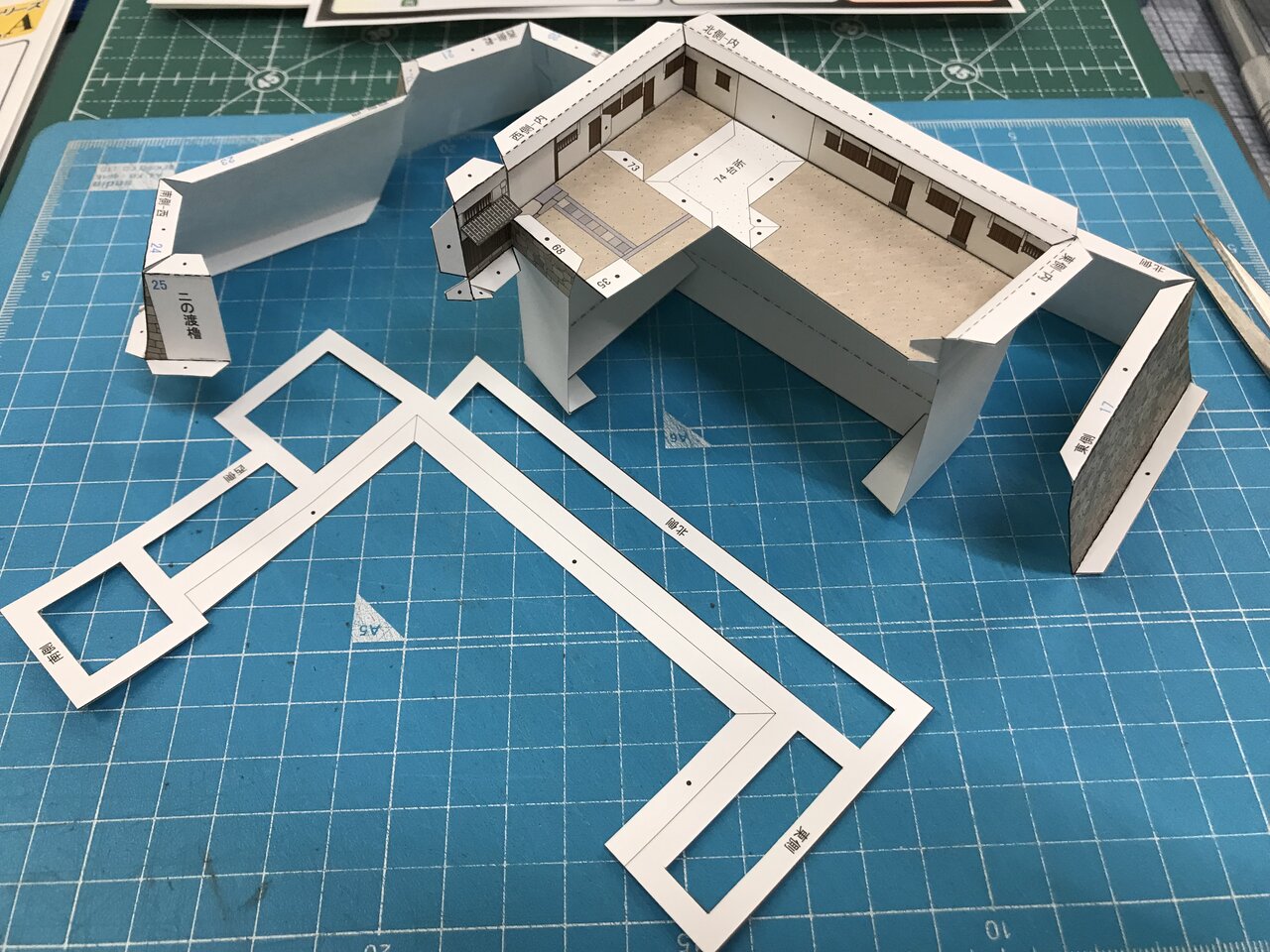

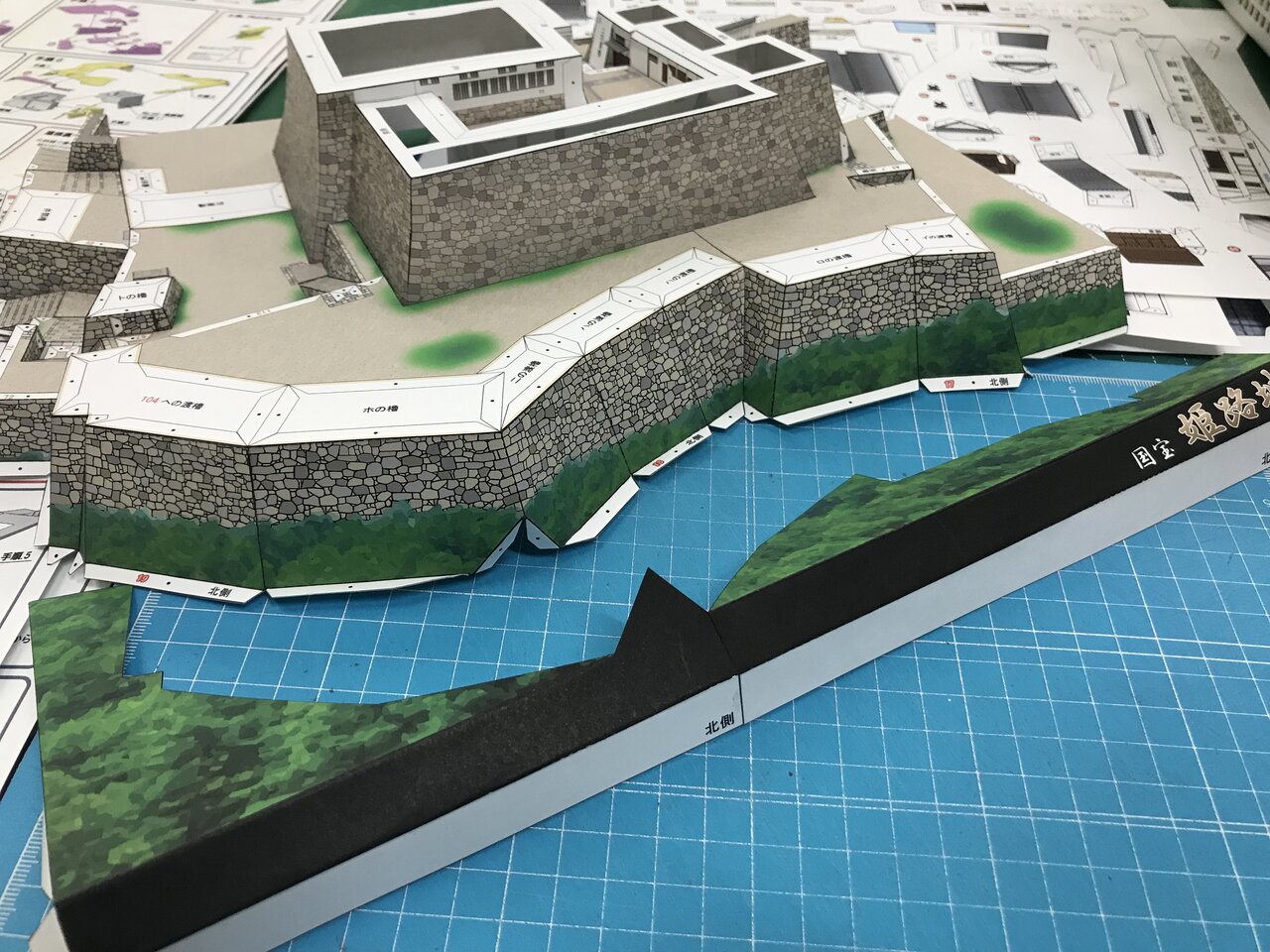

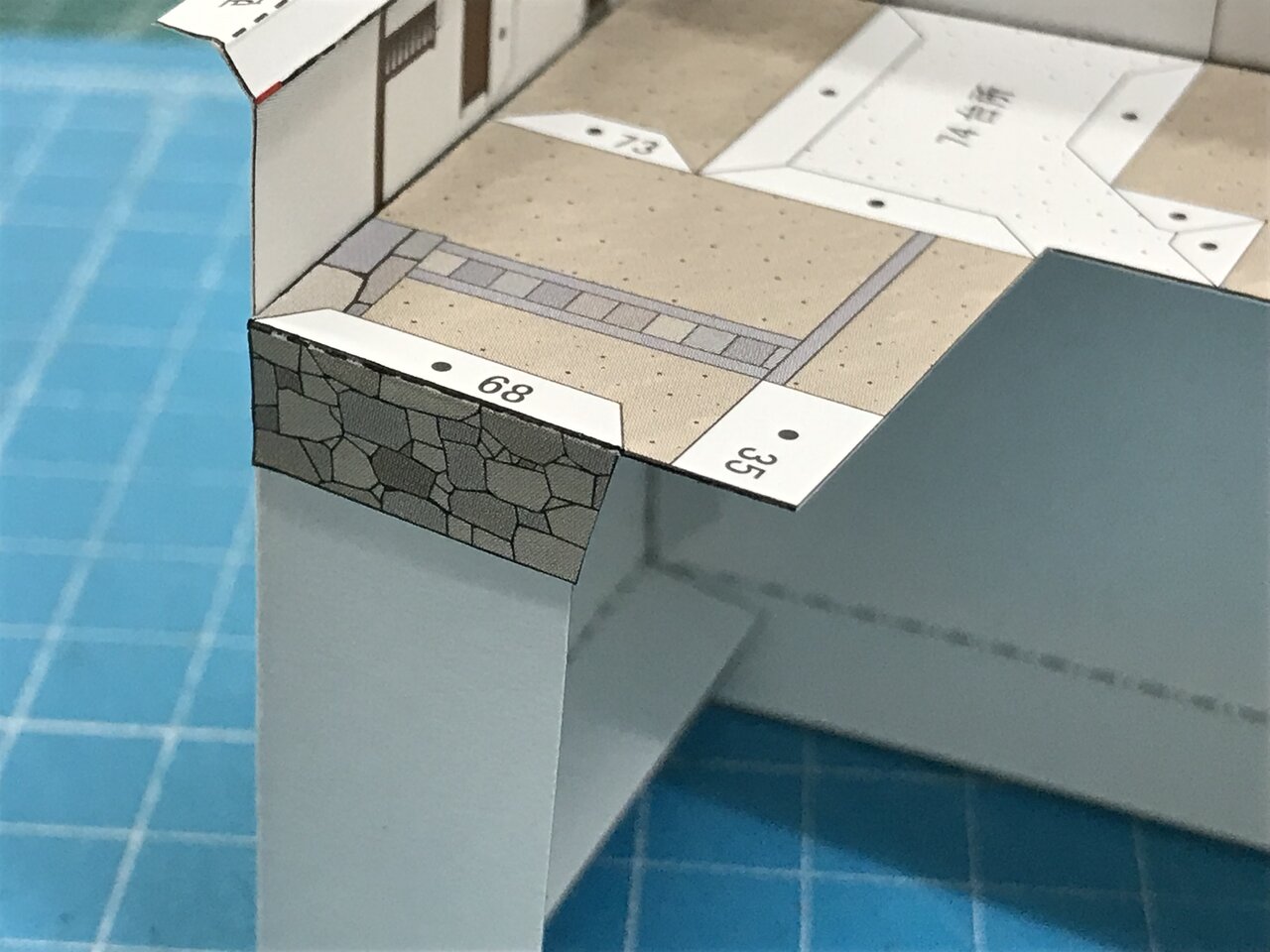

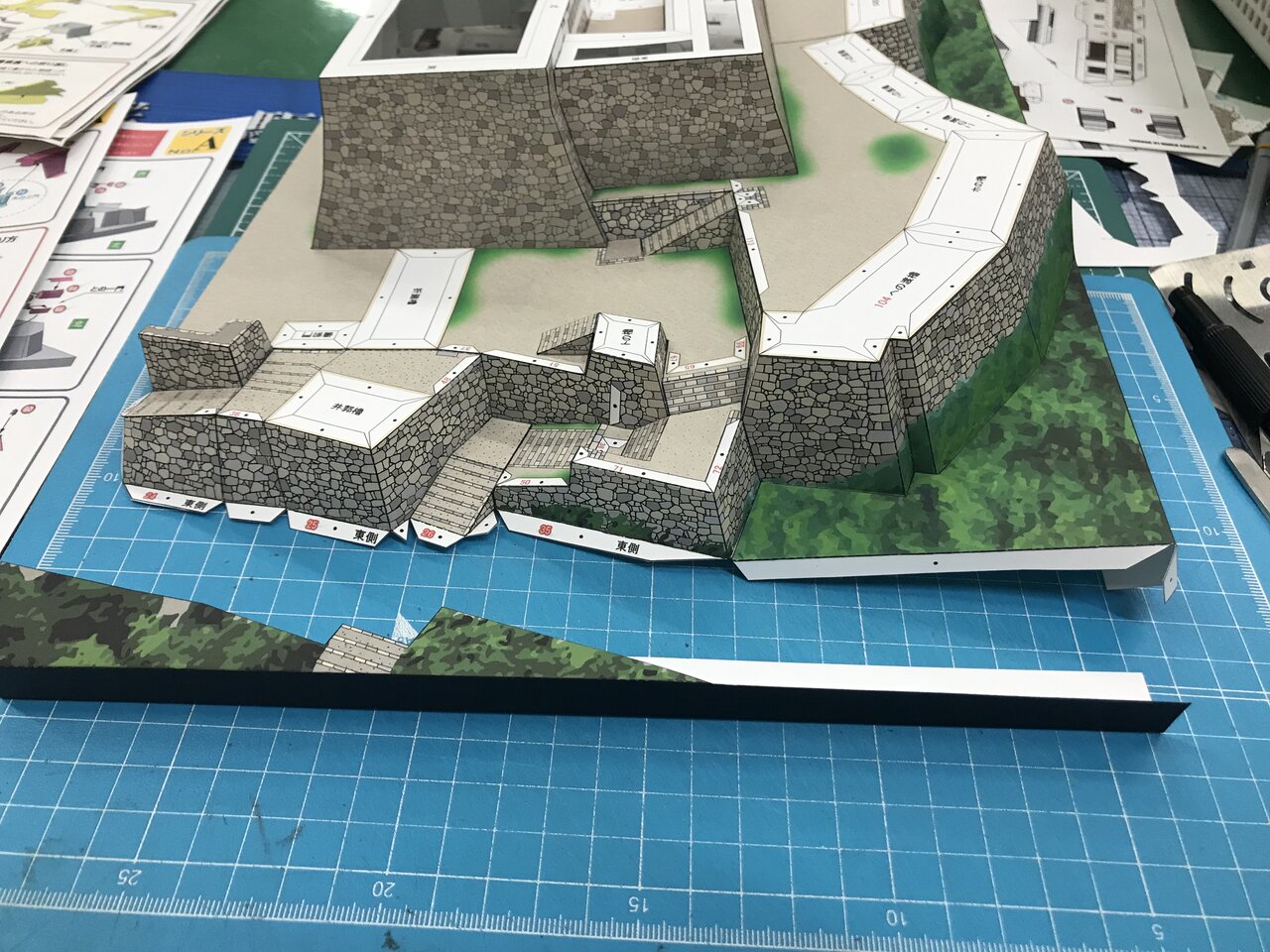

さあ土台の最終工程です。枠を接着します。この程度の接着順は作る人が考えて欲しいところですが、一応この北側を一番先に接着するのが良いでしょうね。ココは68番と69を先につないでから本体に接着します。のりを塗る箇所が多いのでのりは少し多めに塗った方がいいと思うよ。乾いてしまうから。









次に27番を接着。









52番と53番をつないでから本体に接着。

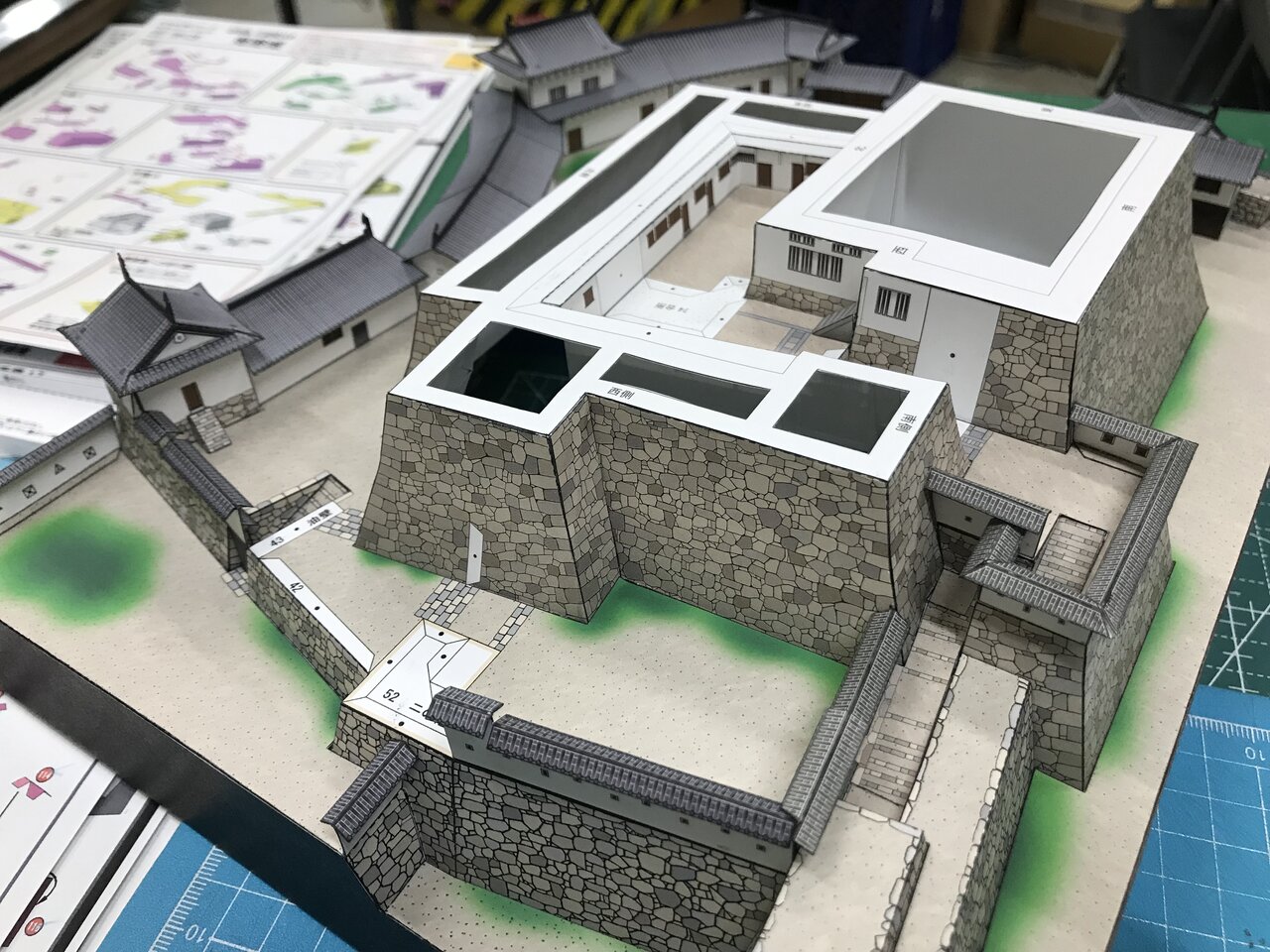

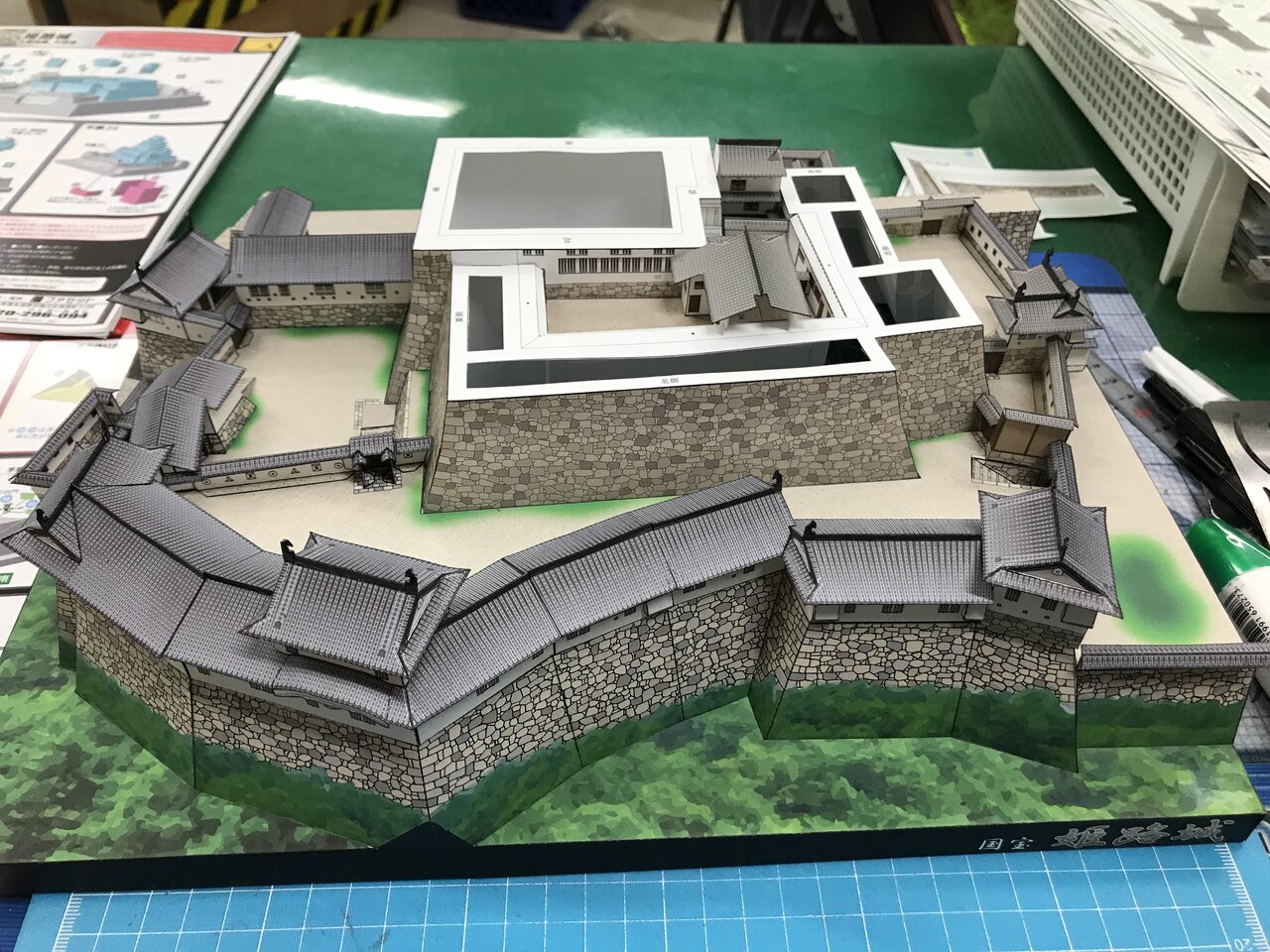

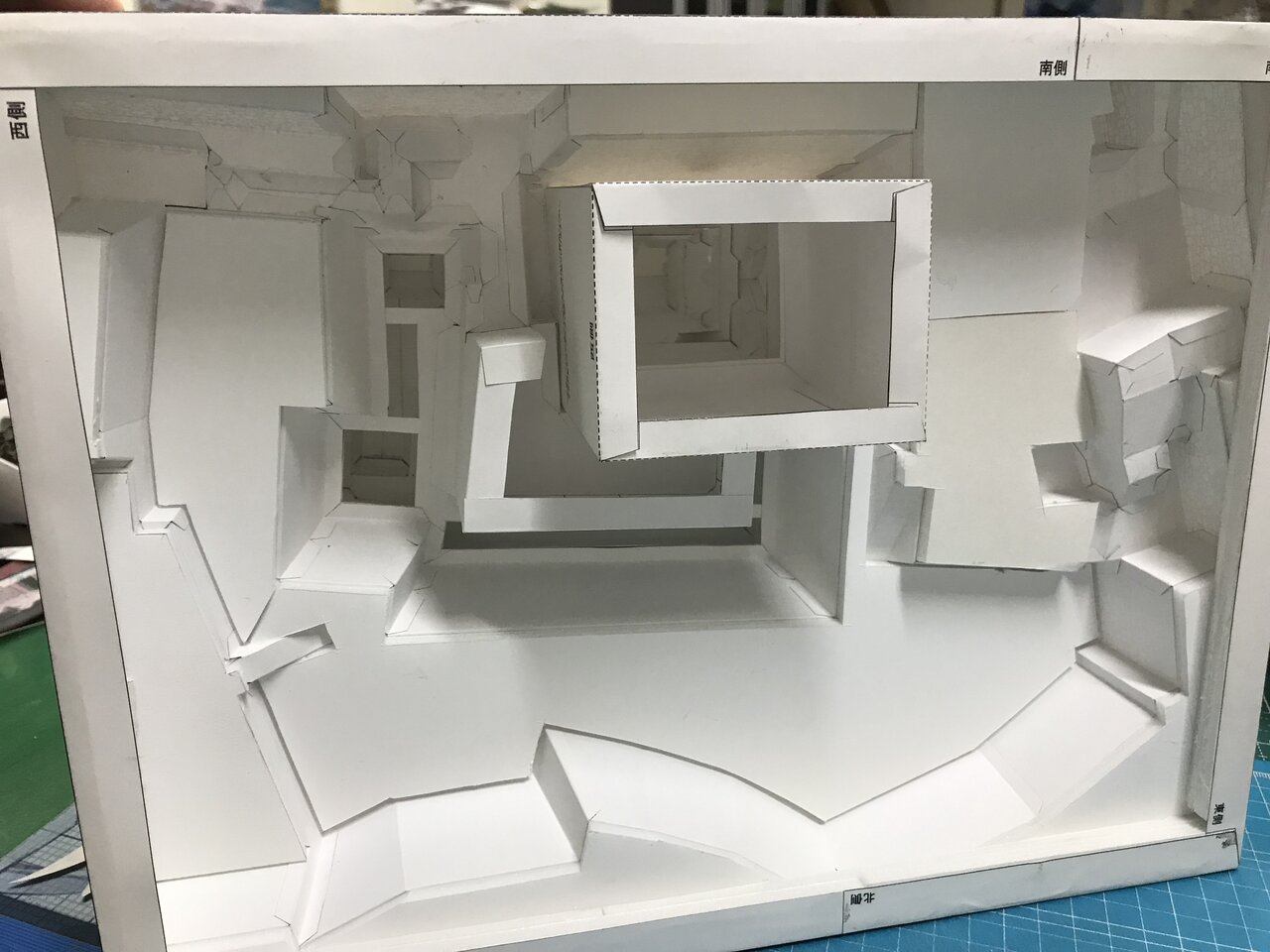

最後に1番を接着する。これで土台は完成です。裏返してみて接着面の剥がれがあれば補修しておきましょう。場合によっては初めの方にも書きましたがシートの余った箇所を適当な大きなに切って裏打ちすると良いと思います。強度も上がるしね。

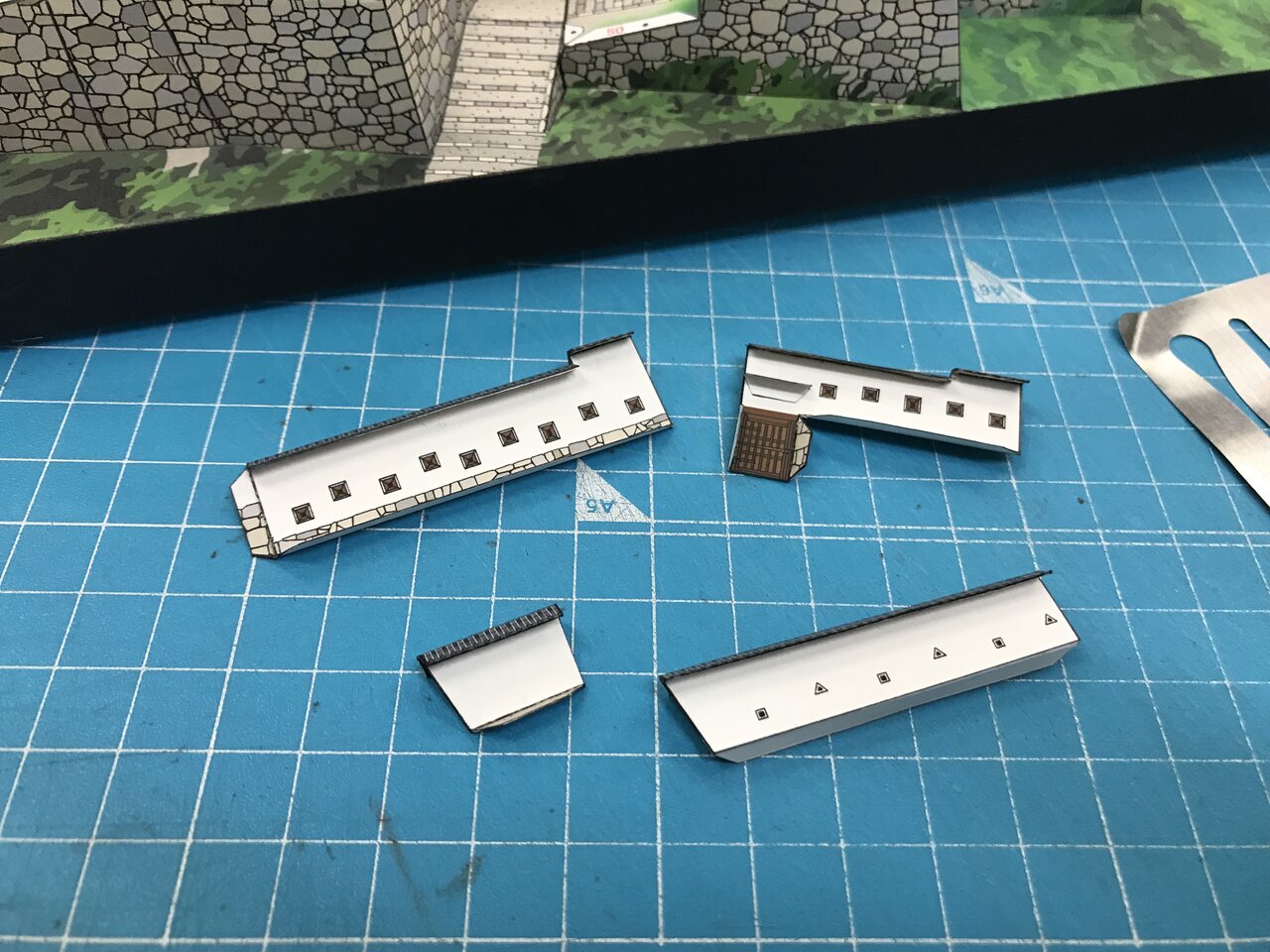

ココからは上部構造物を作ります。櫓や土塀です。これが結構面倒くさい。土塀も多いので根気よく作業しましょう。初めての方は「作り方の基本編」の最後の方にある「土塀編」を見てからの方がいいです。

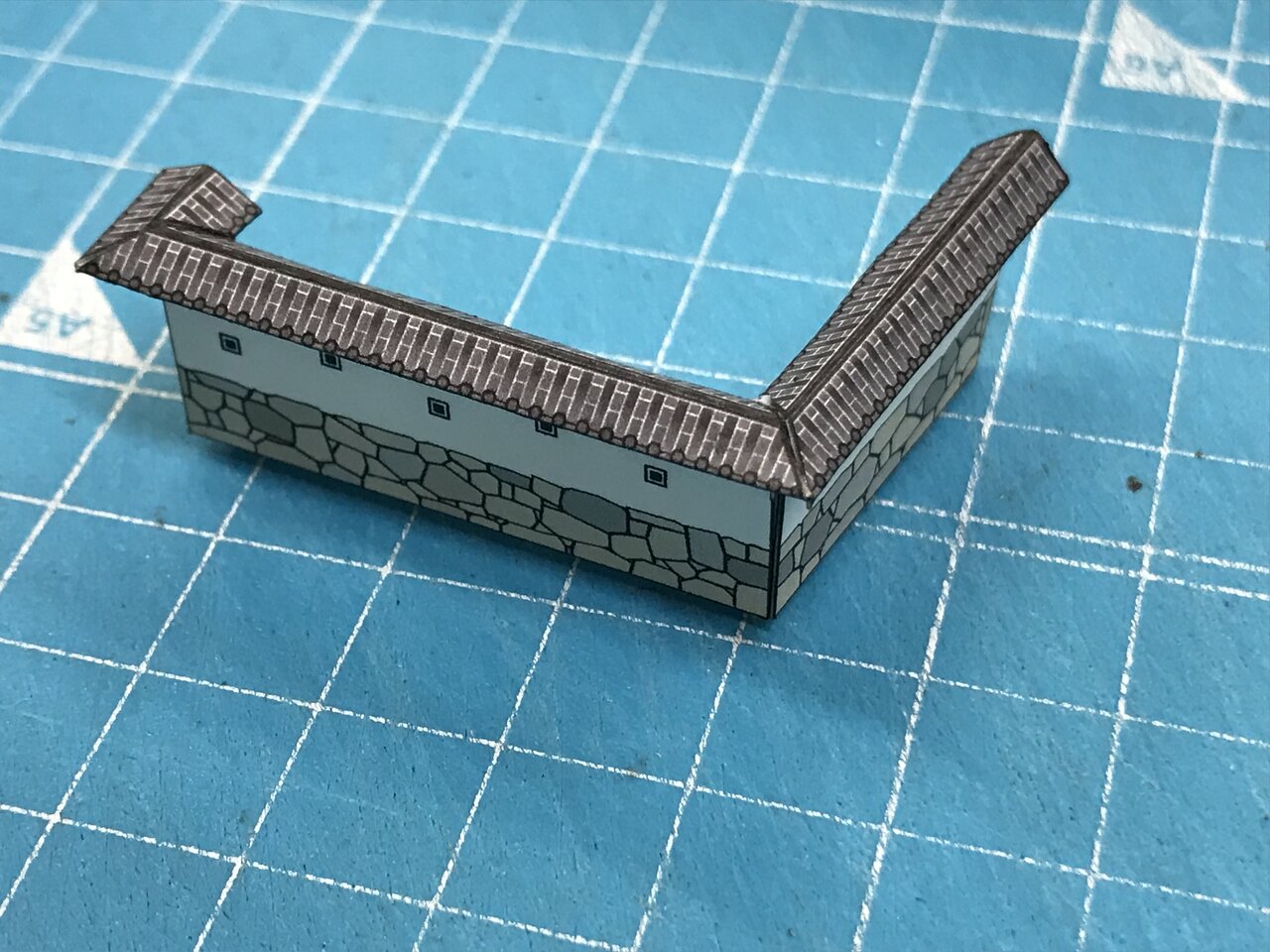

ということで細かな作り方は説明しませんがこの4つの土塀を作り、その指示の位置に接着します。










手順8

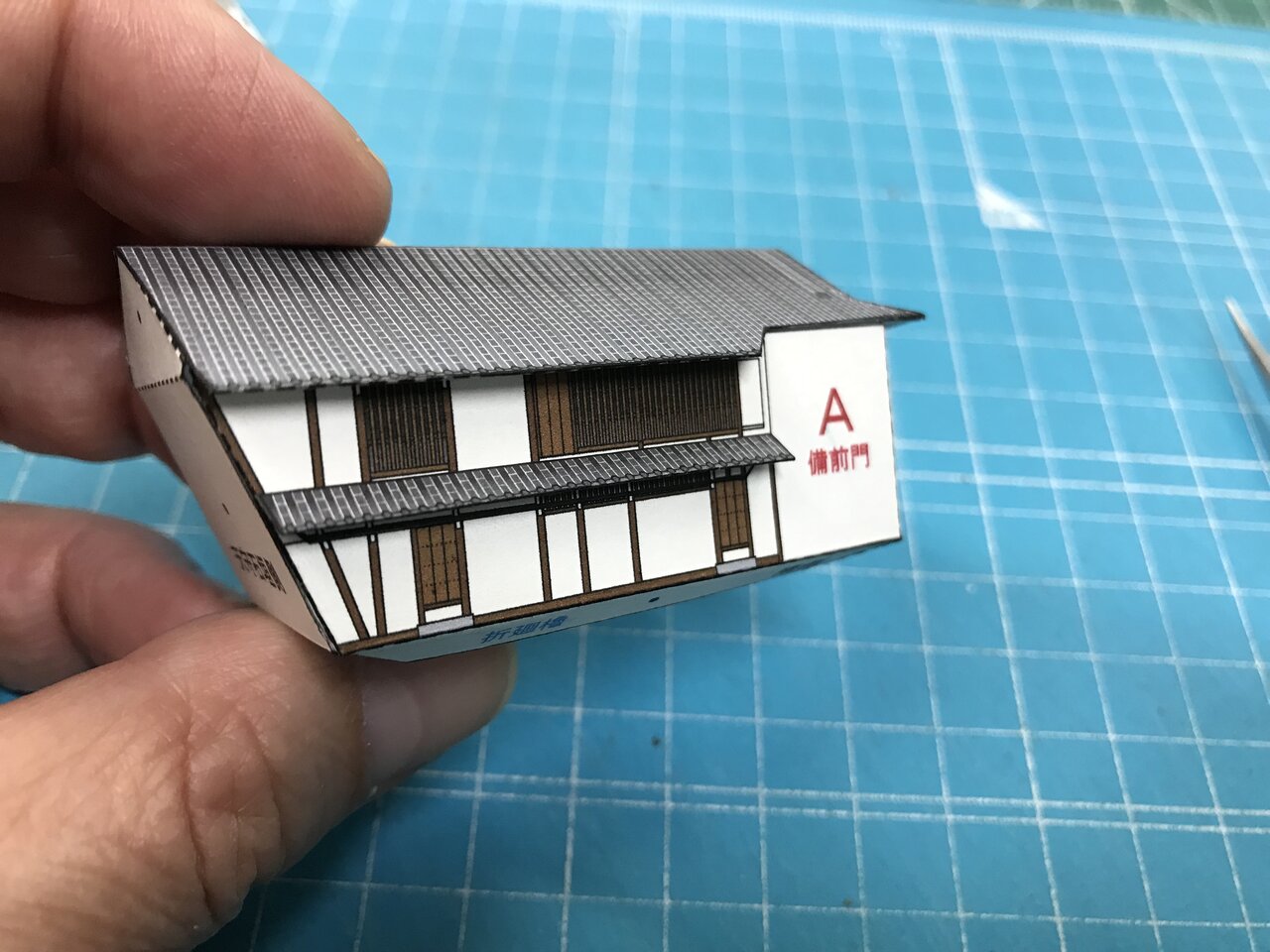

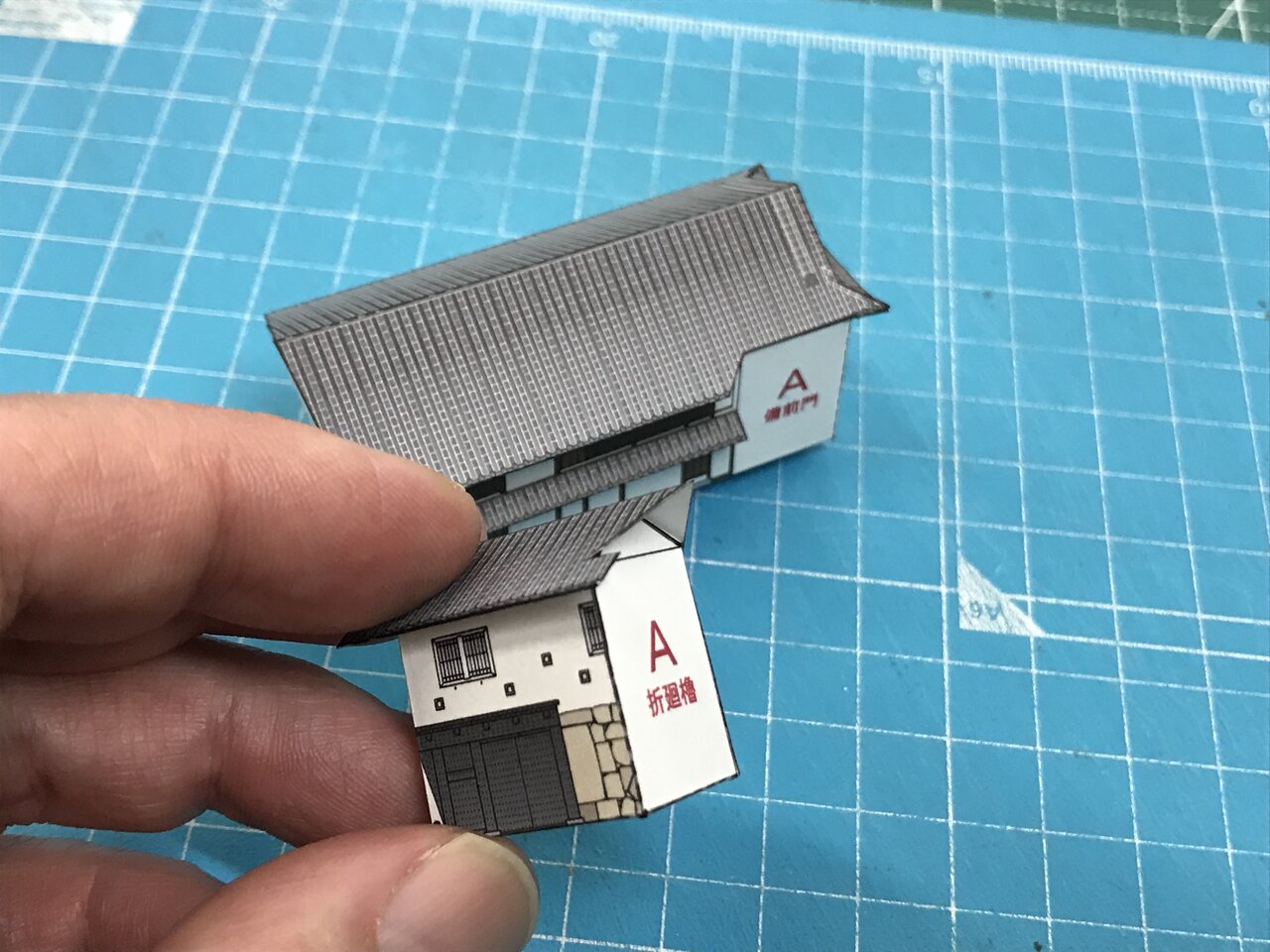

折廻櫓と備前門を作ります。ココは天守東側にあたる部分で南側の備前丸（本丸）の入り口になります。右写真は折廻櫓です。









備前門を組み立て、接続接着します。










手順9
姫路城は天守の周りには井戸が2か所ありました。一つはココ井郭櫓ともう一つは北腰曲輪の櫓内にです。そしてこの井郭櫓の井戸を管理する番所を作ります。

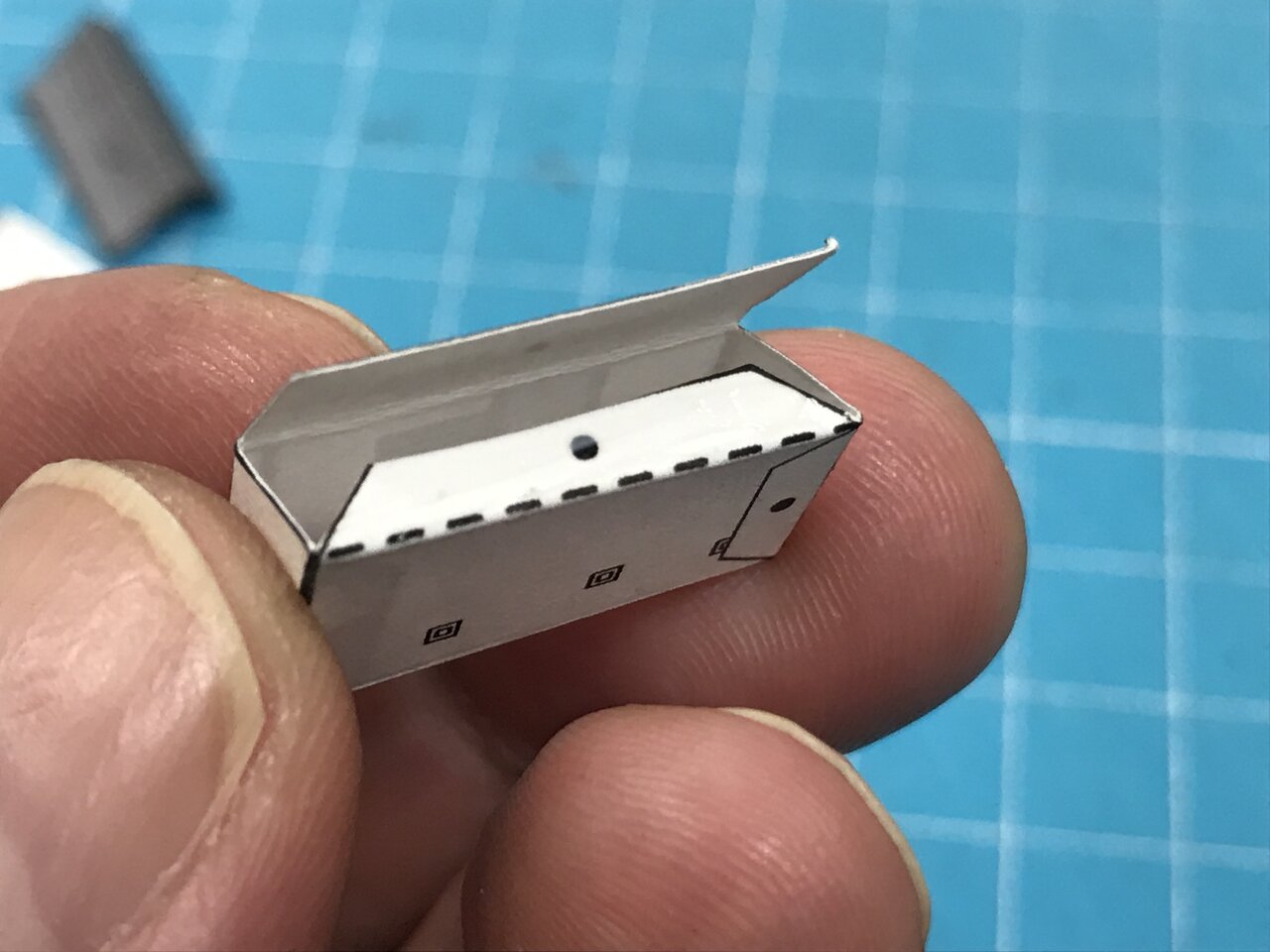

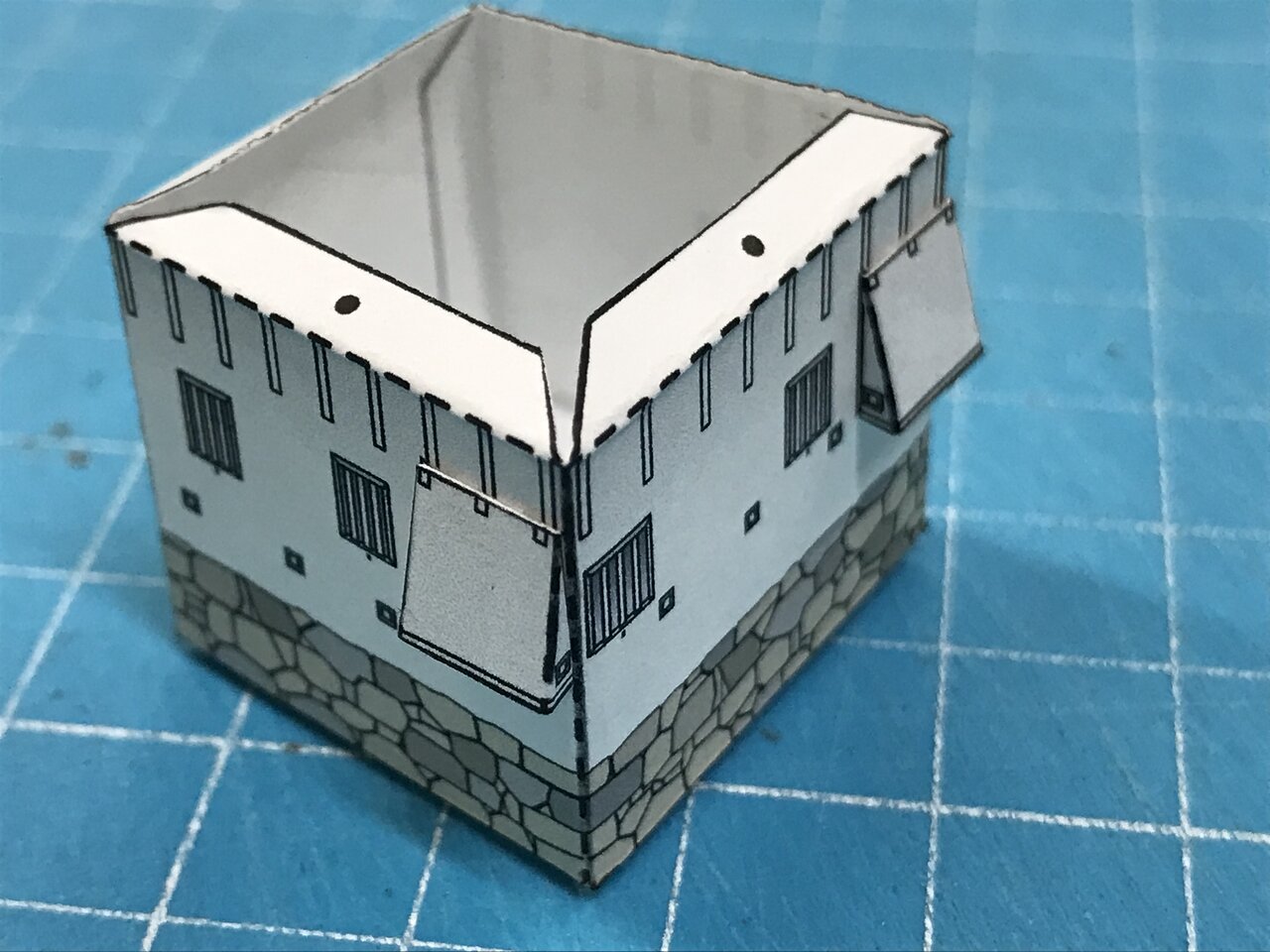

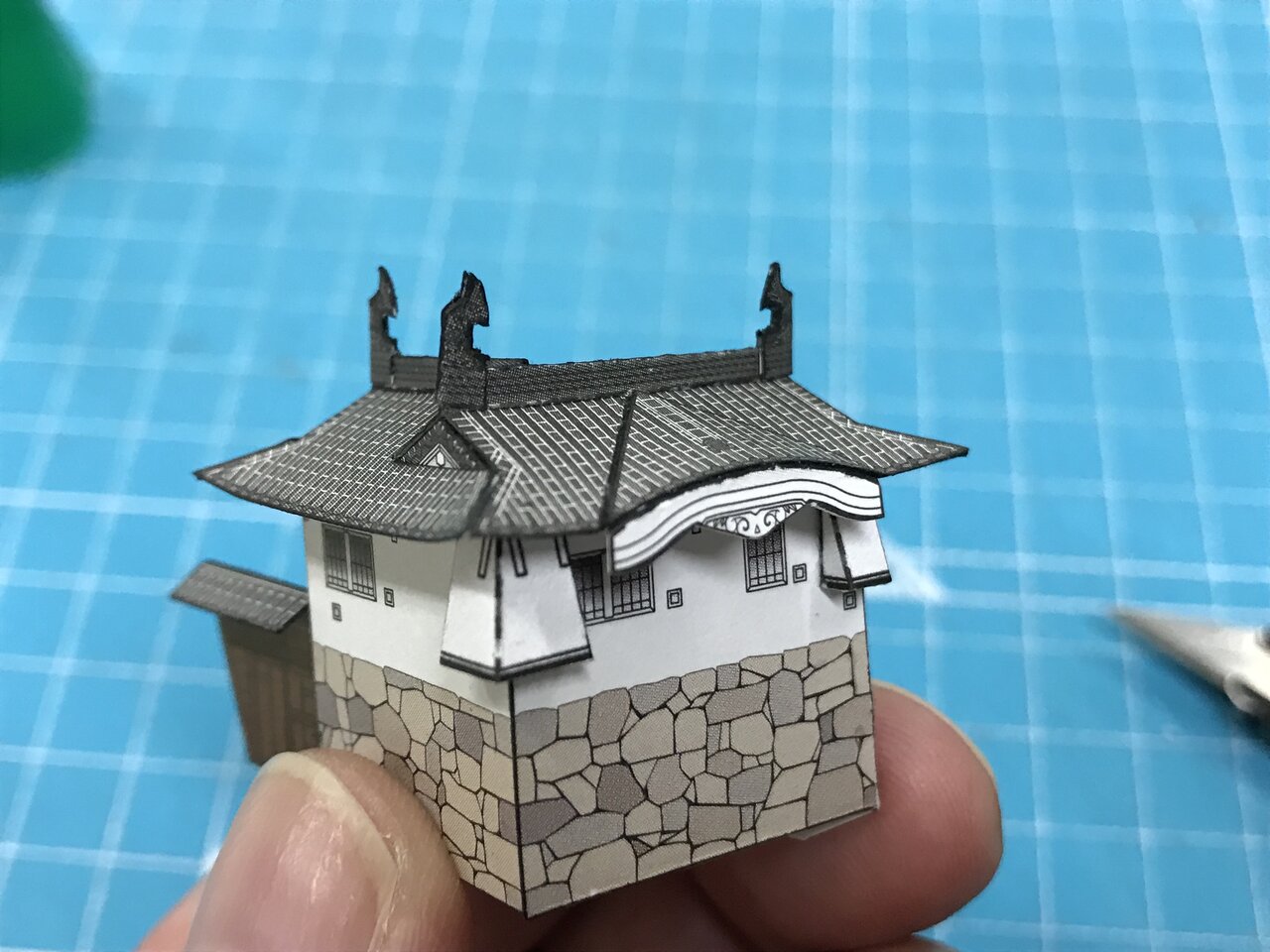

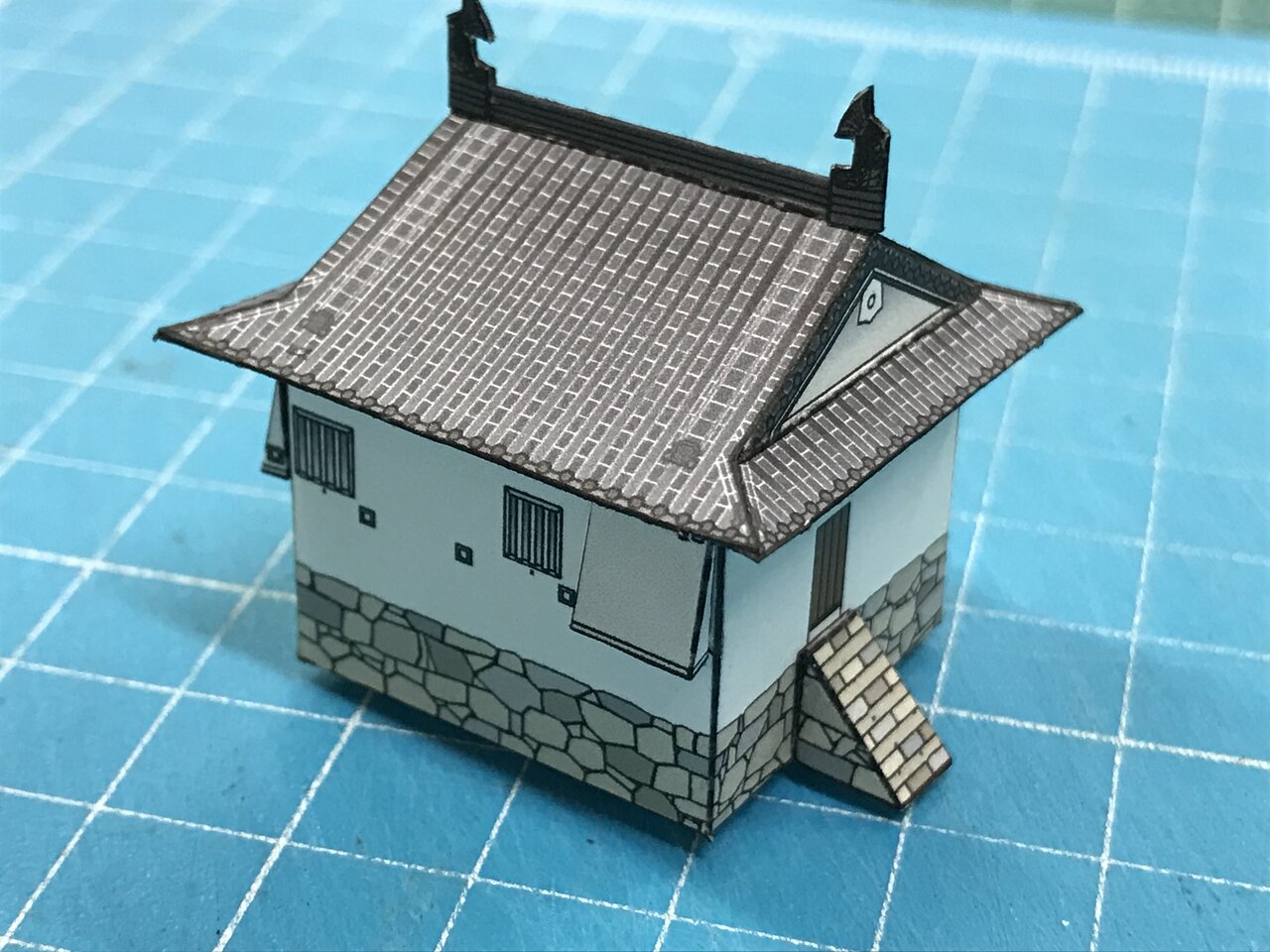

これが井郭櫓中に井戸があります。

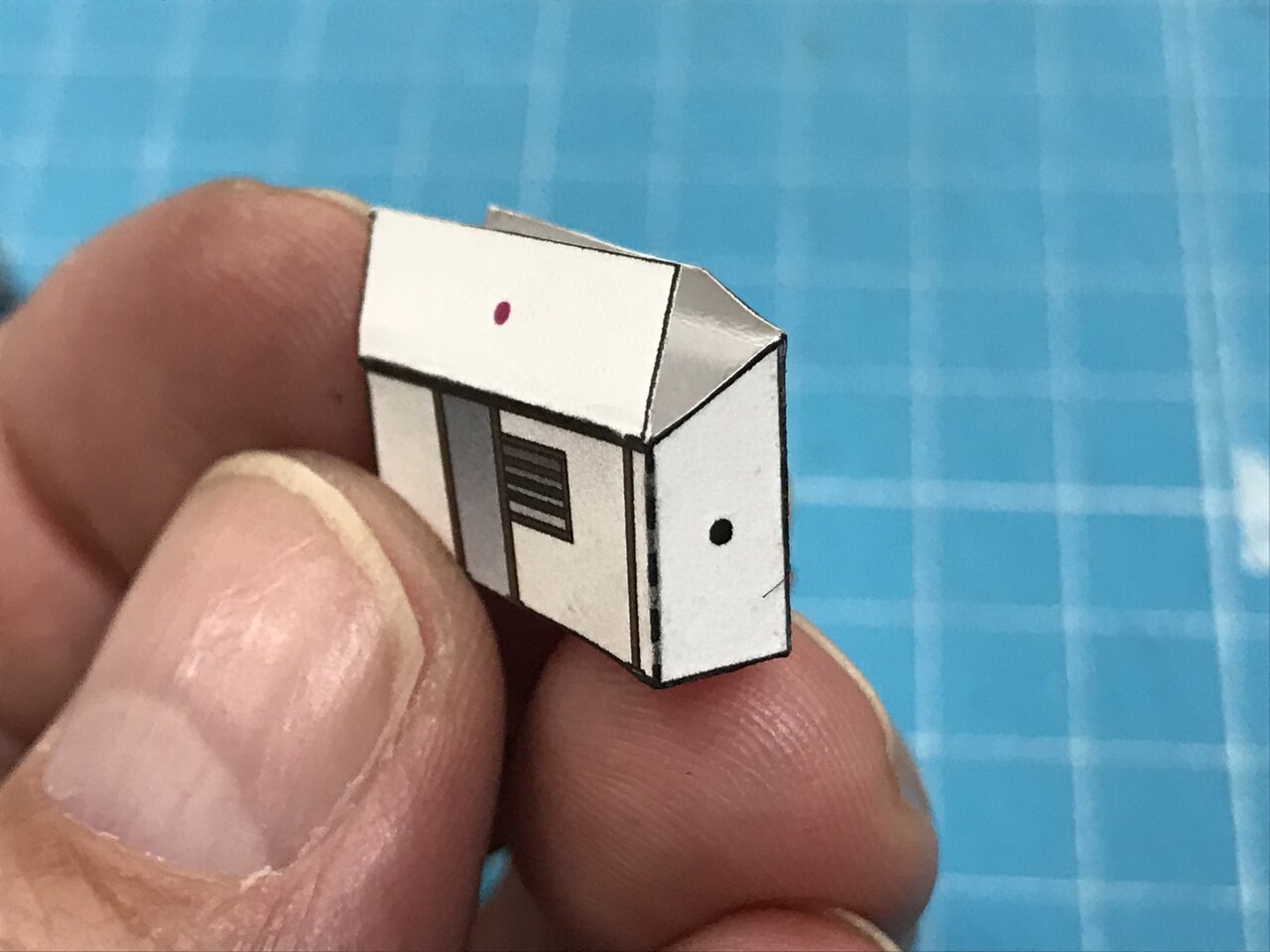

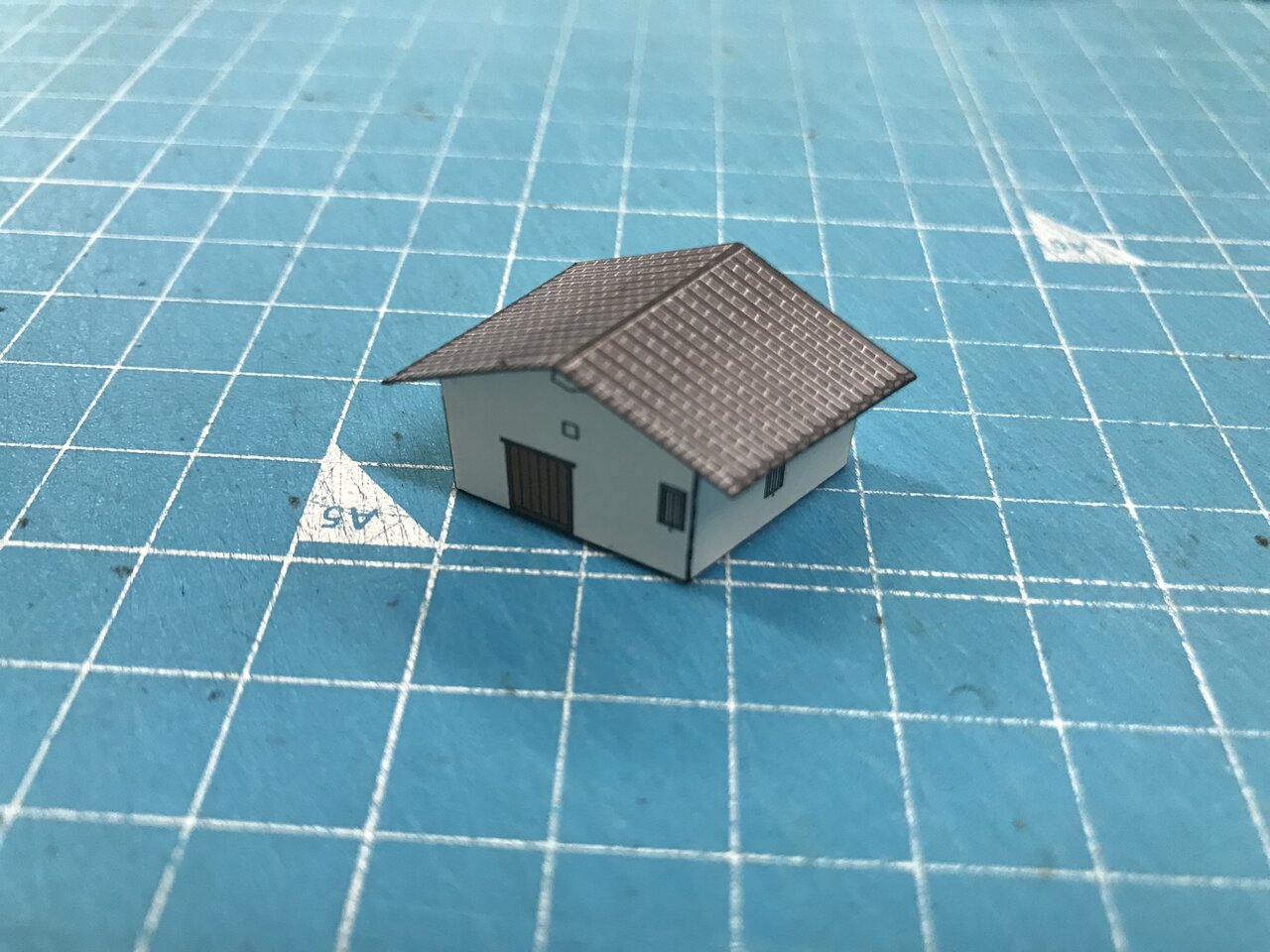

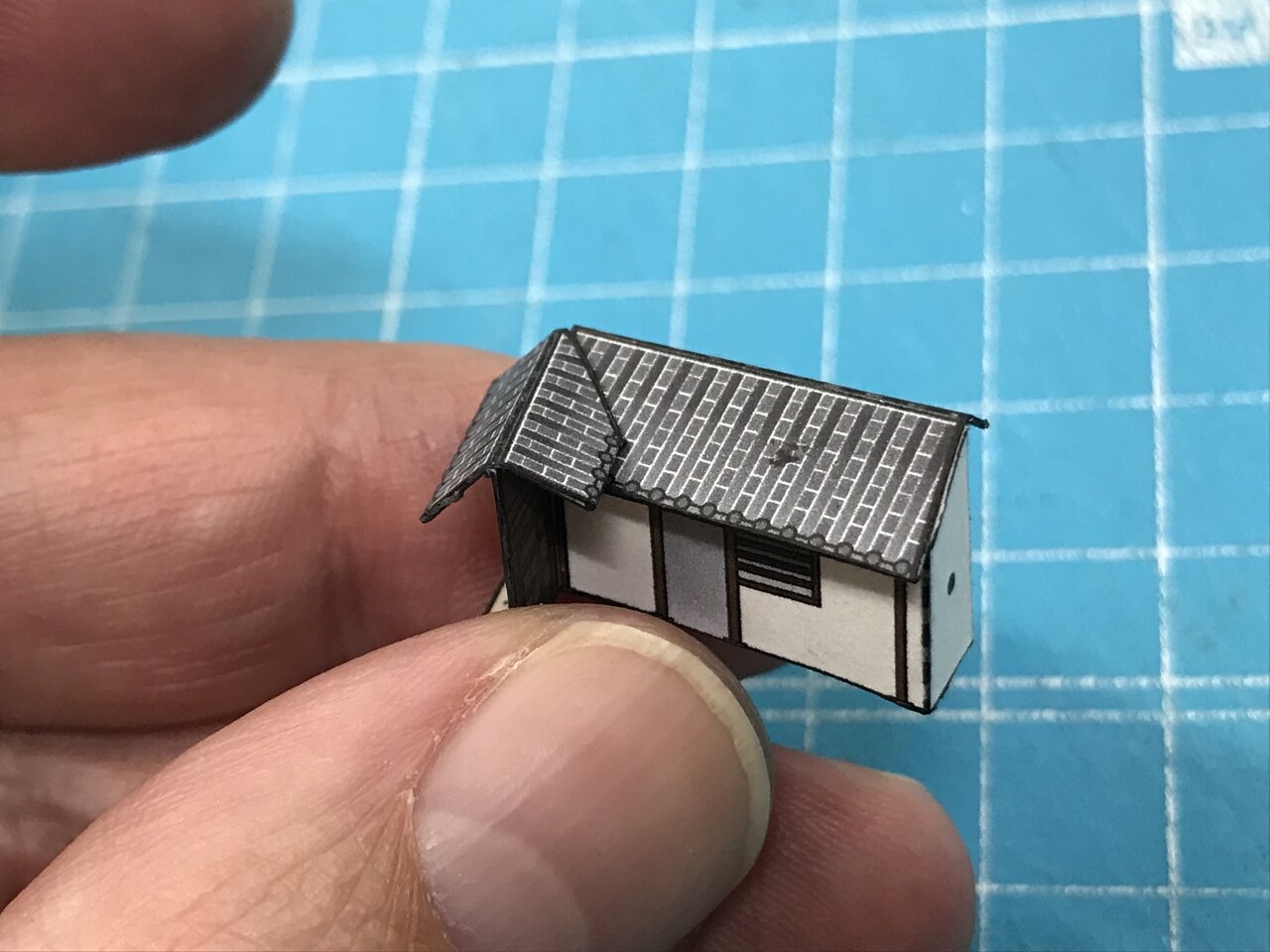

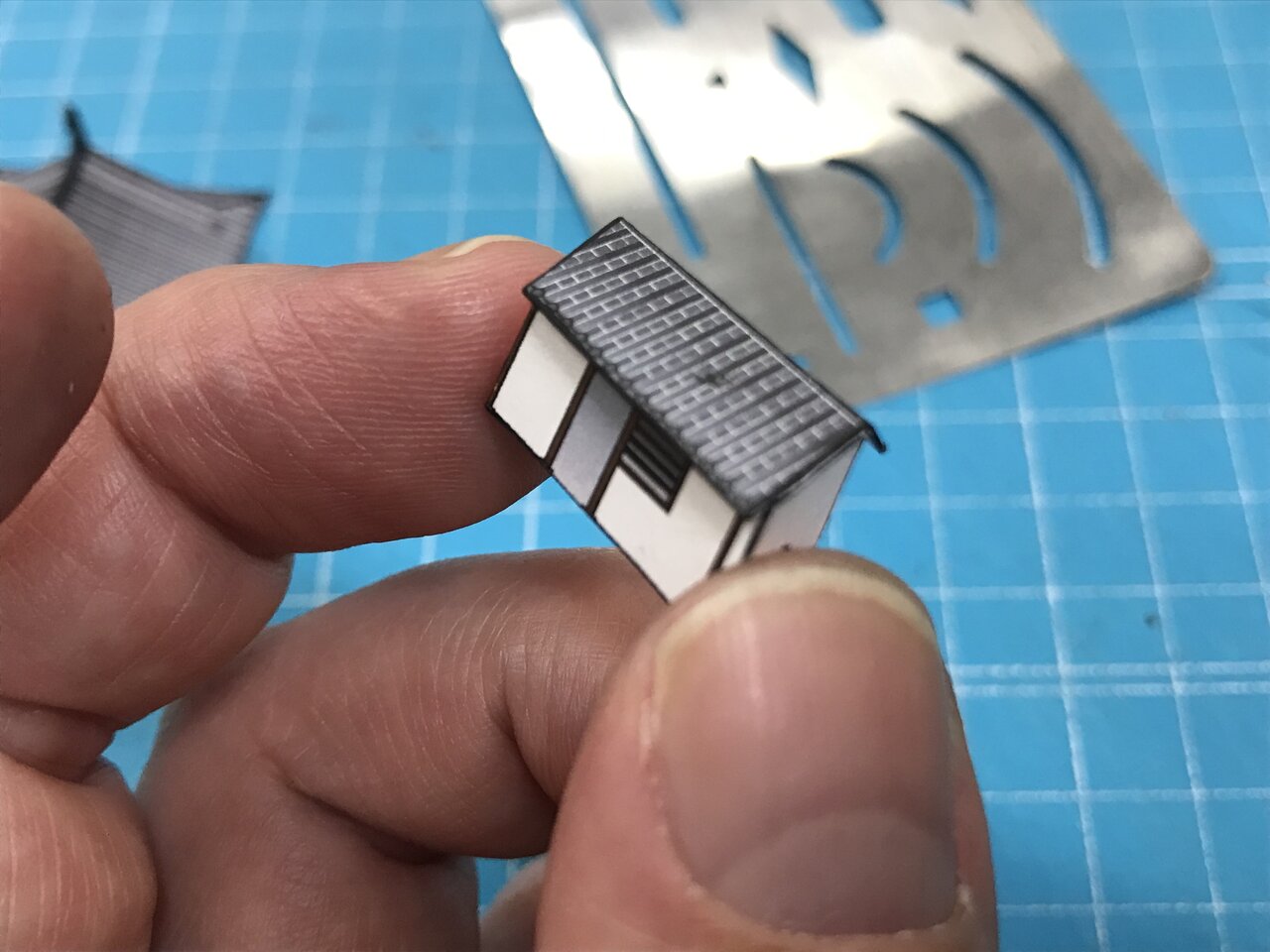

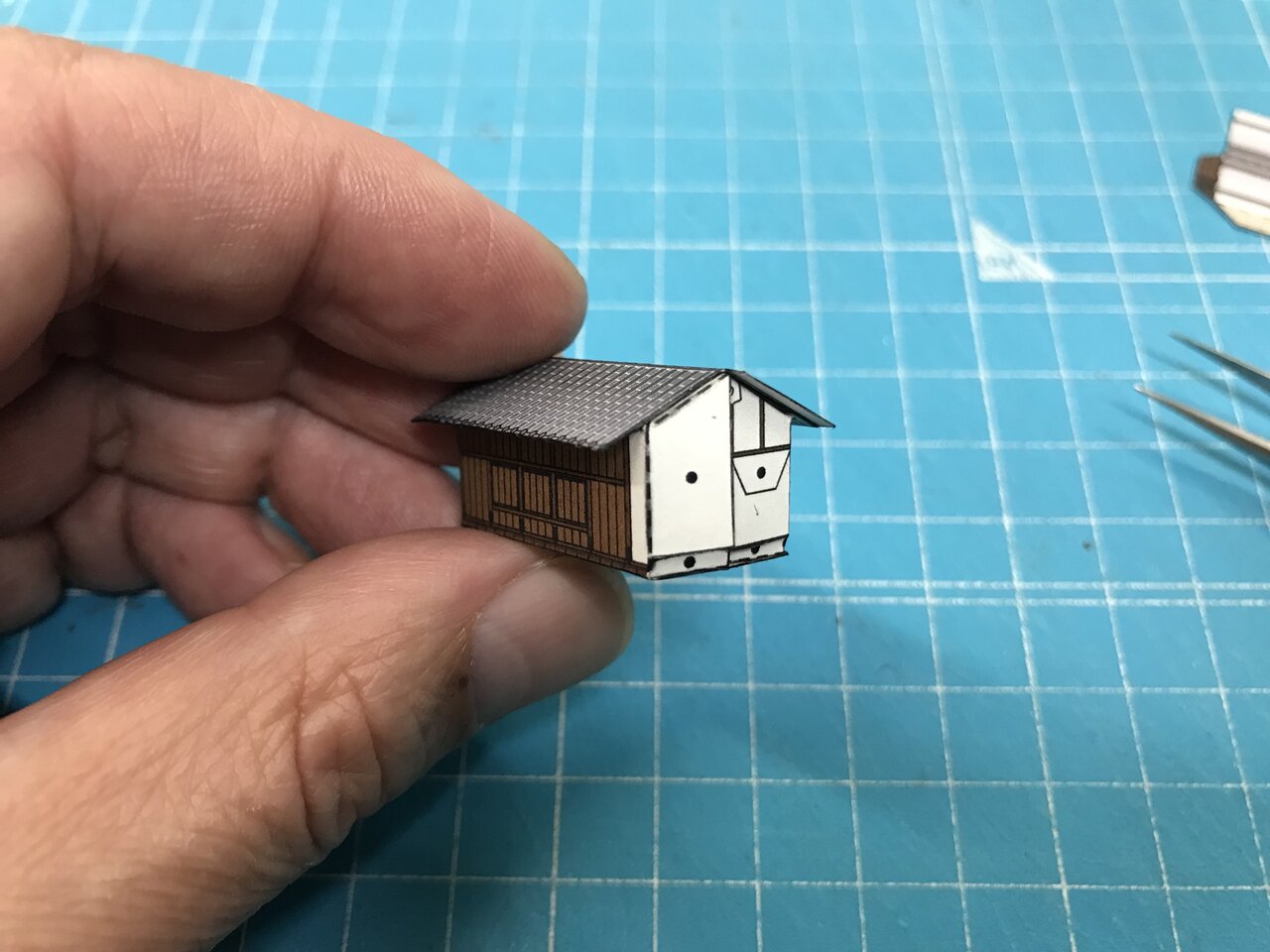

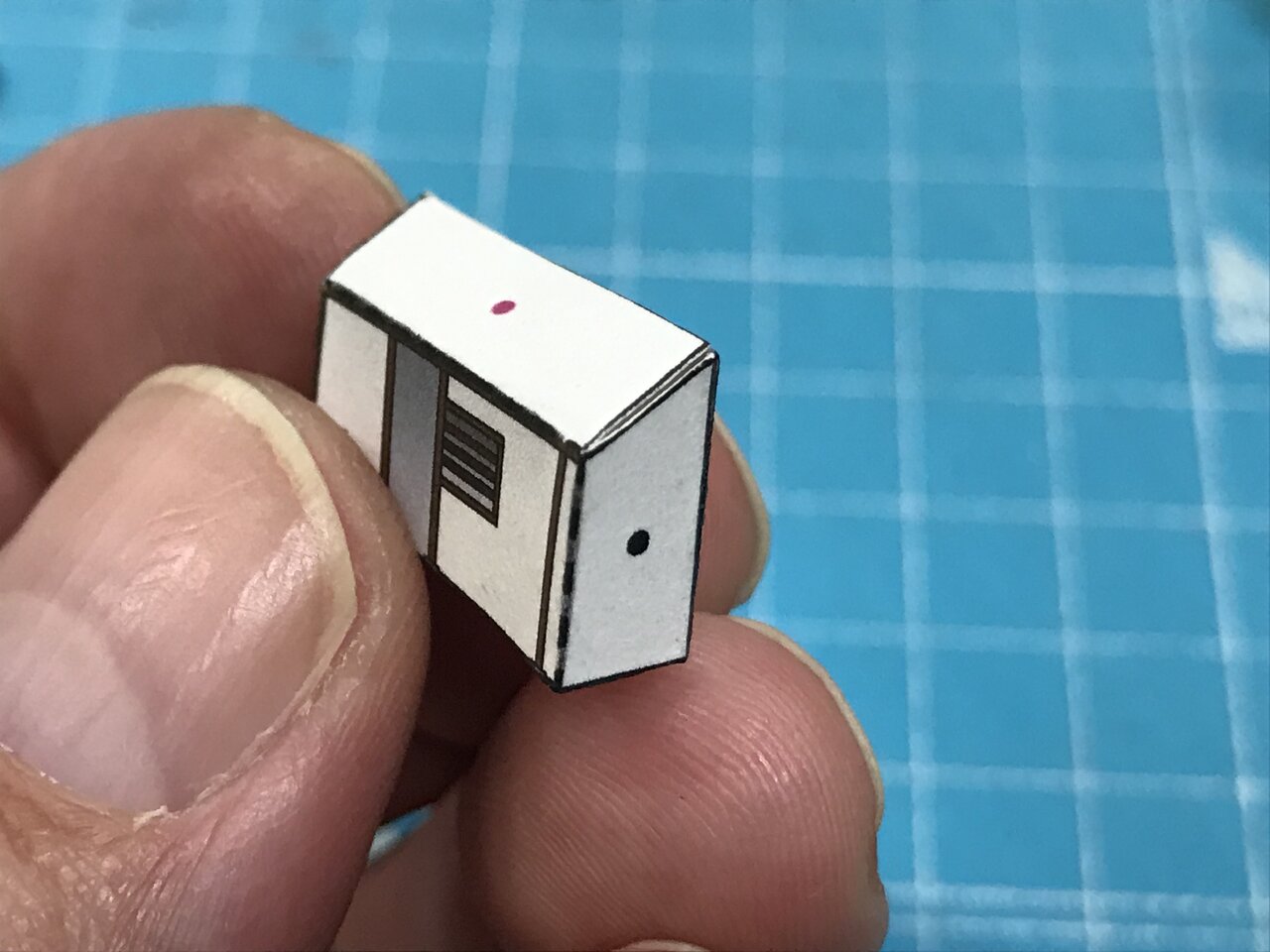

番所です。非常に奥行の狭い建物です。









屋根の部分。ココはあとで剥がれてこないように確り接着してください。

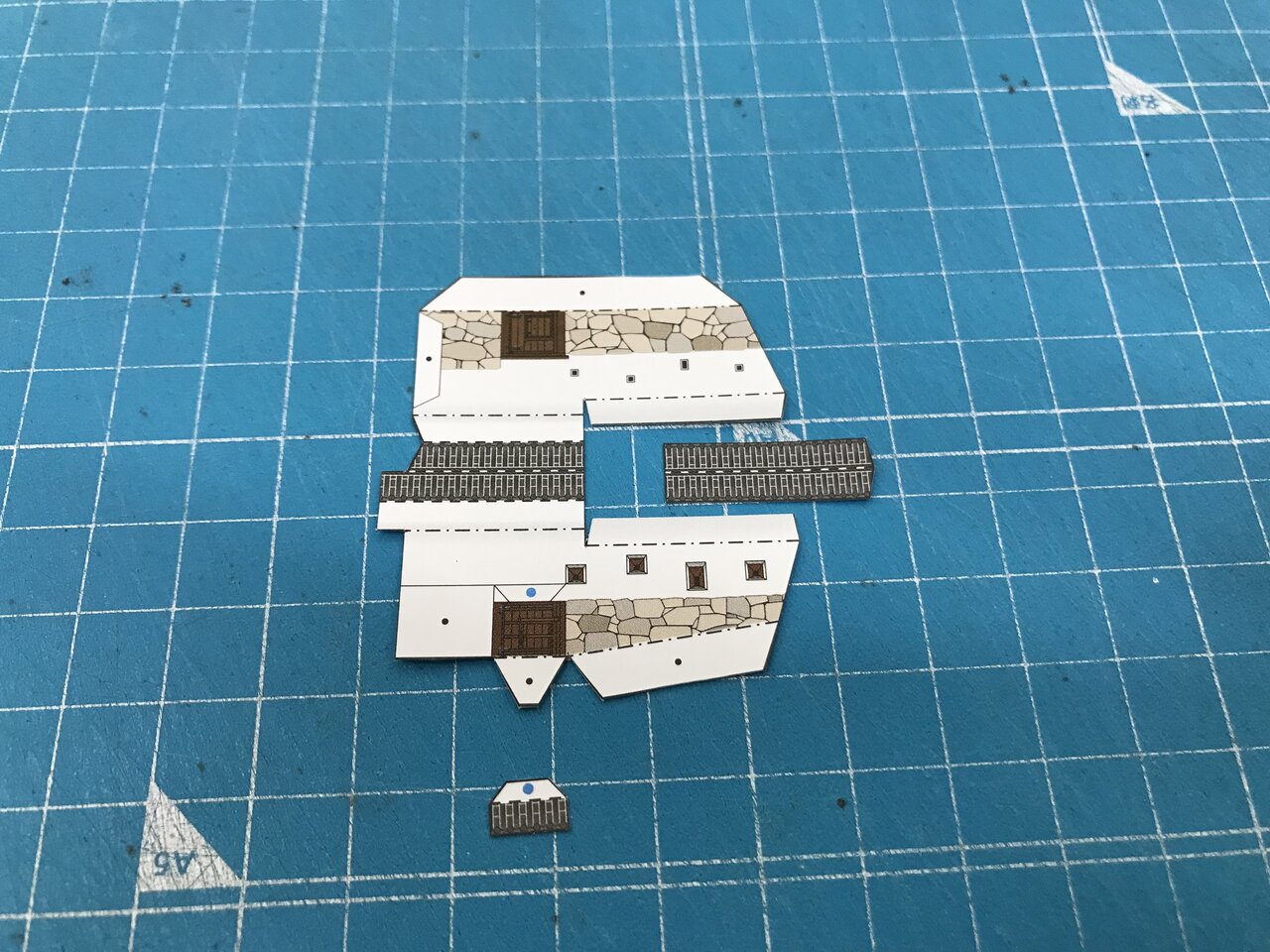

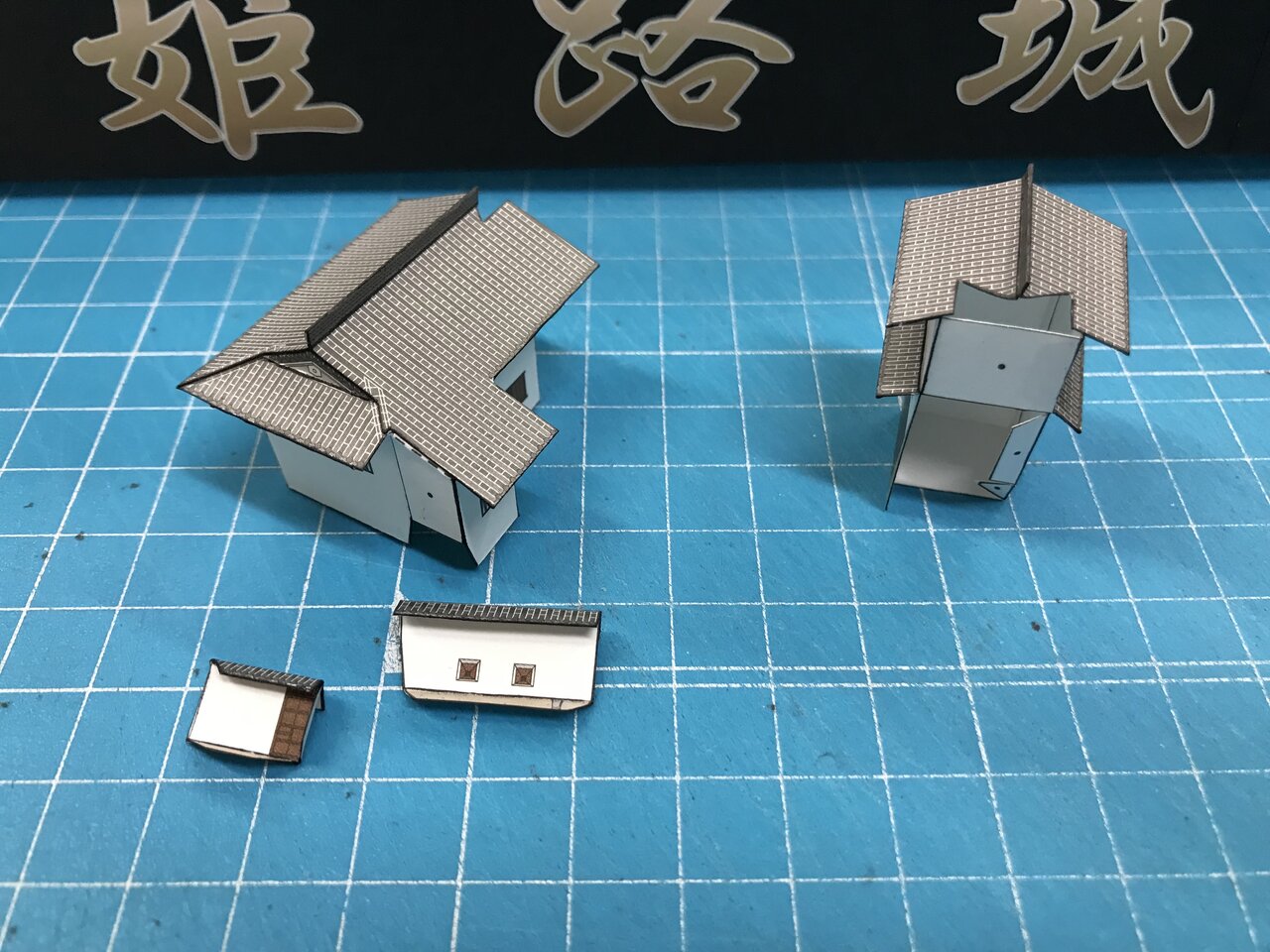

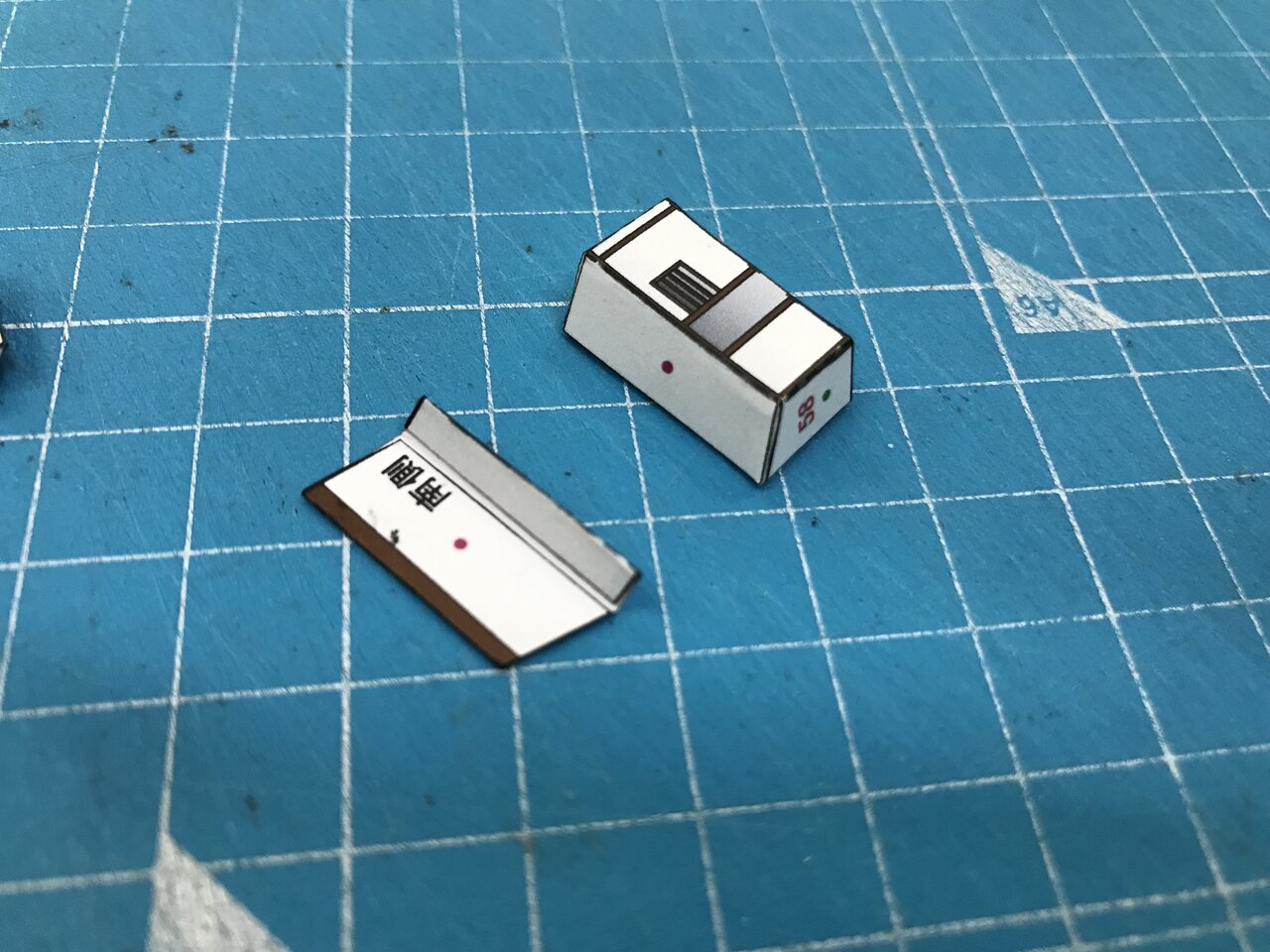

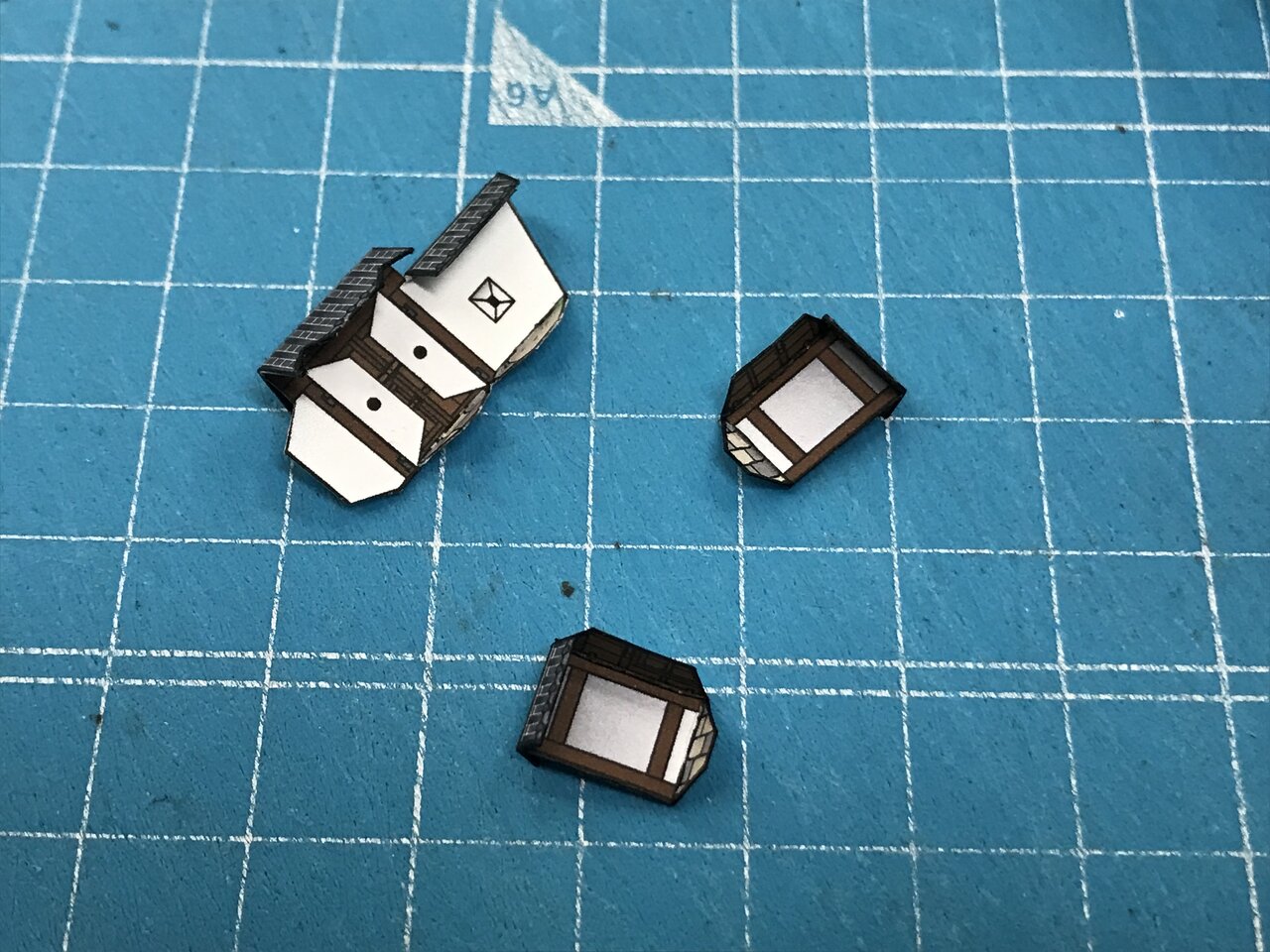

番所を構成する47、48、37番です。









先ず屋根47を接着します。

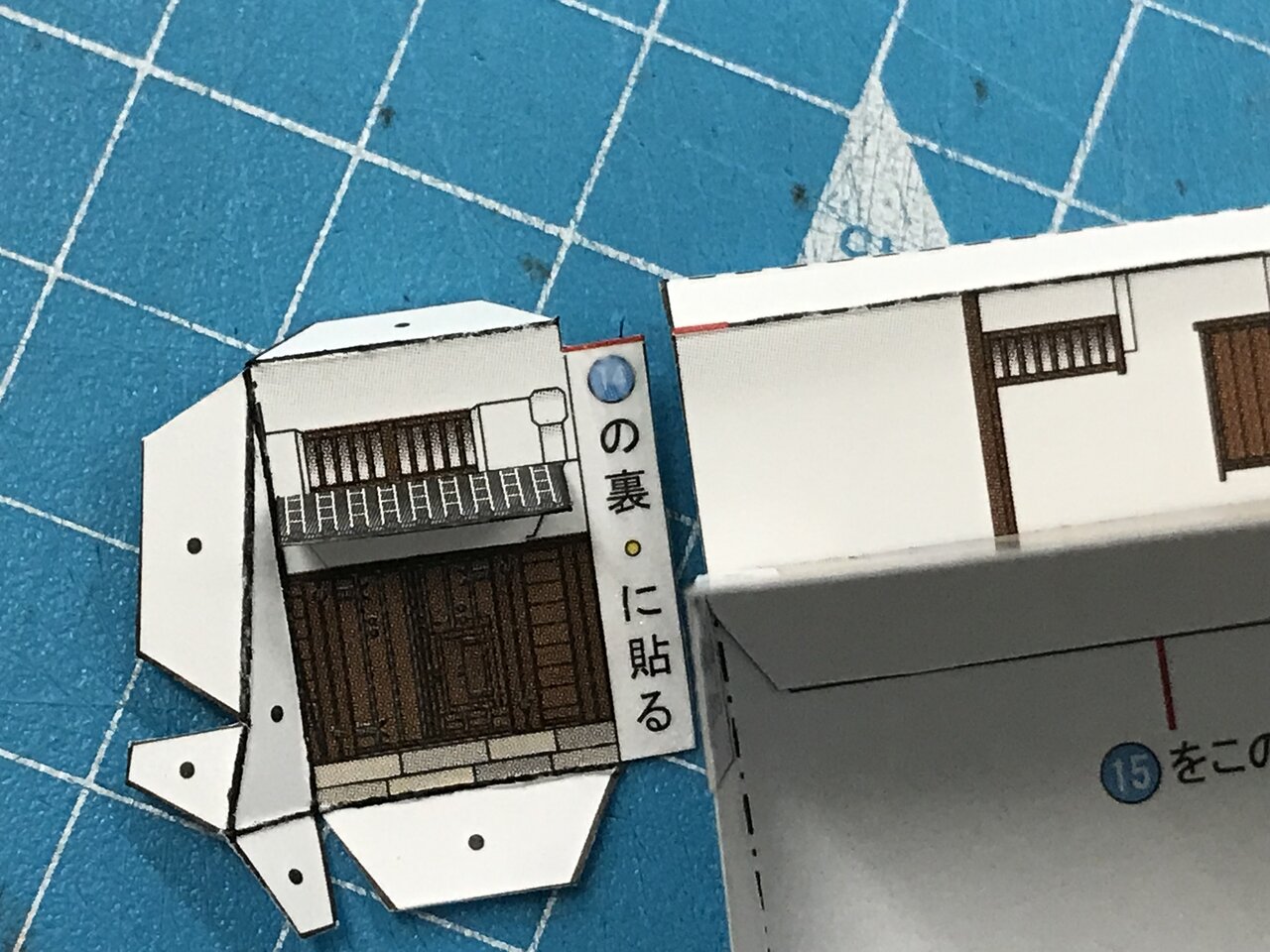

そして、ちの門を接着。門なんて大袈裟なものではなくただの木戸です。

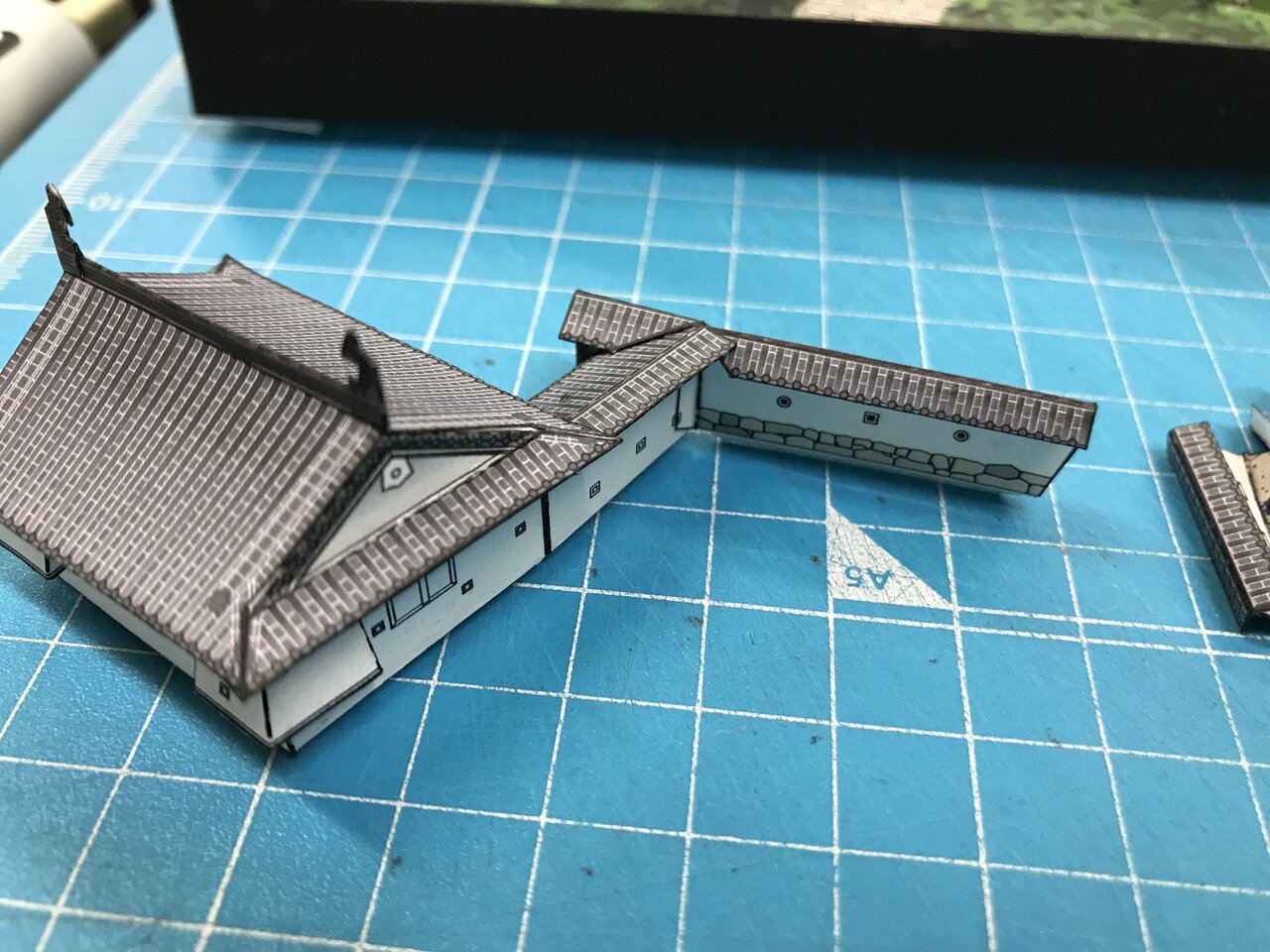

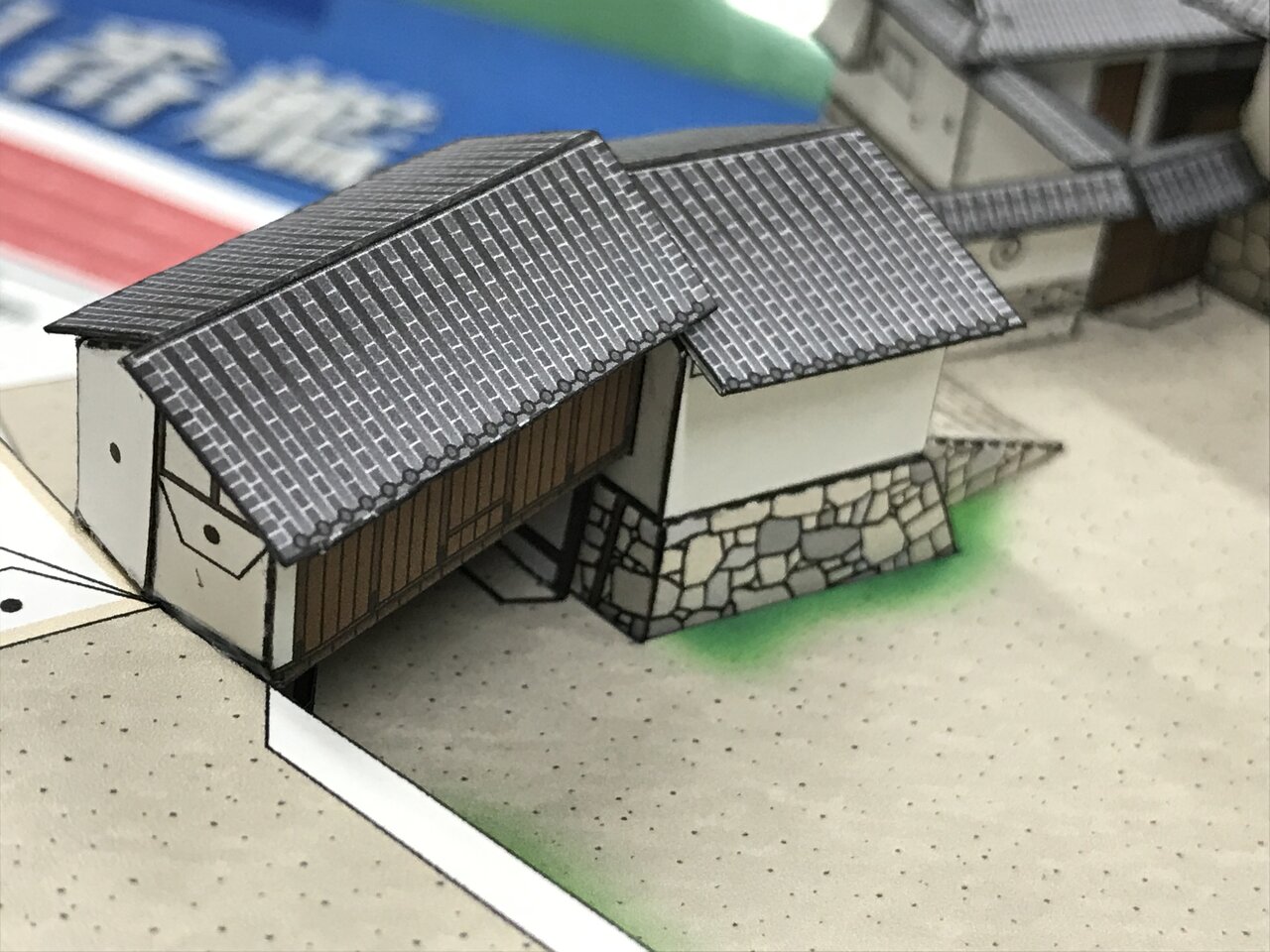

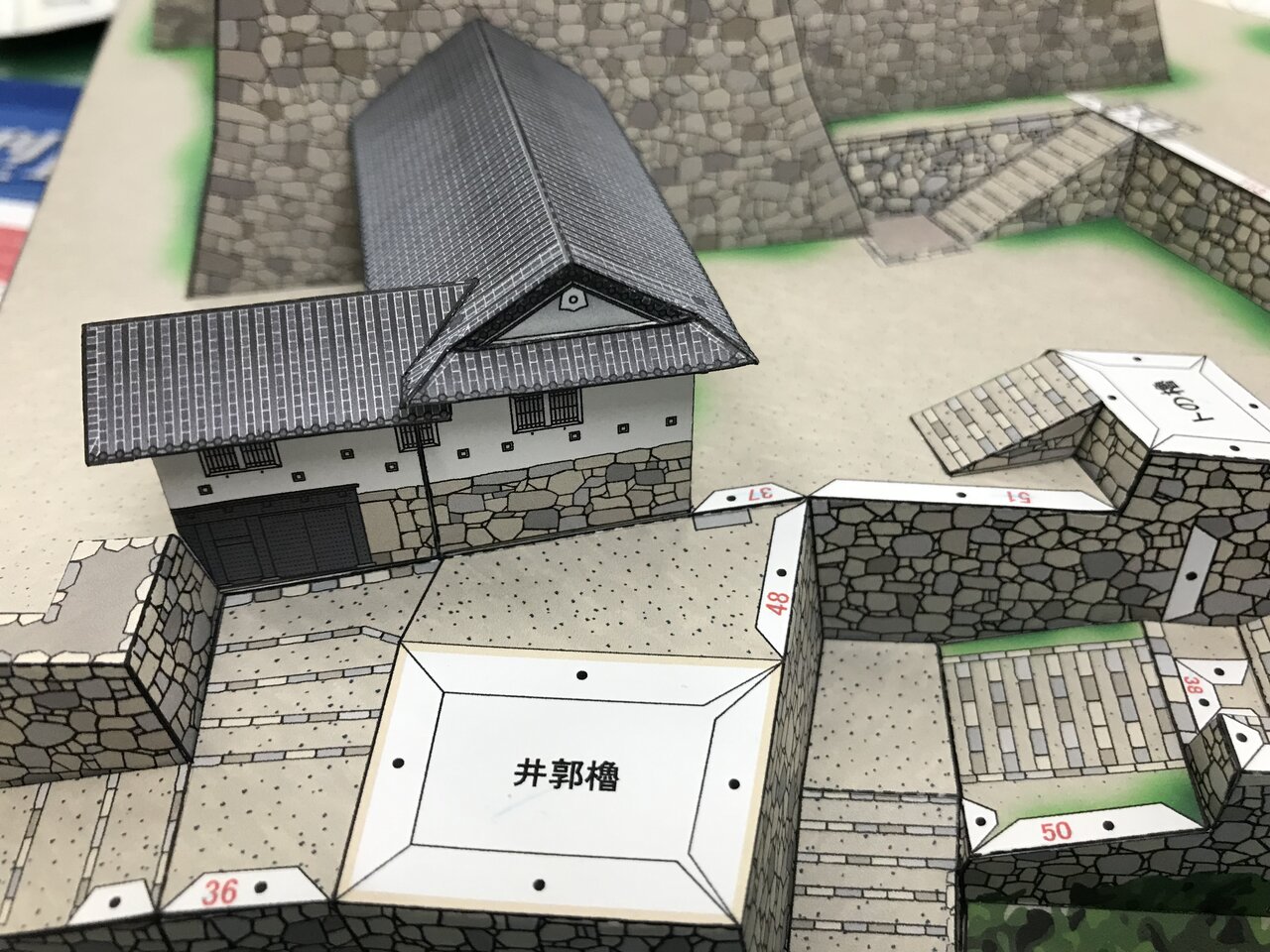

井郭櫓と番所を接着。壁に隙間が空かないようにビタッと接着してください。姫路の櫓類は接続が多くゴチャゴチャしてるので隙間が空くような接着や線のとおりカットできていない部品などがあると本体に設置できなくなります。


















手順10

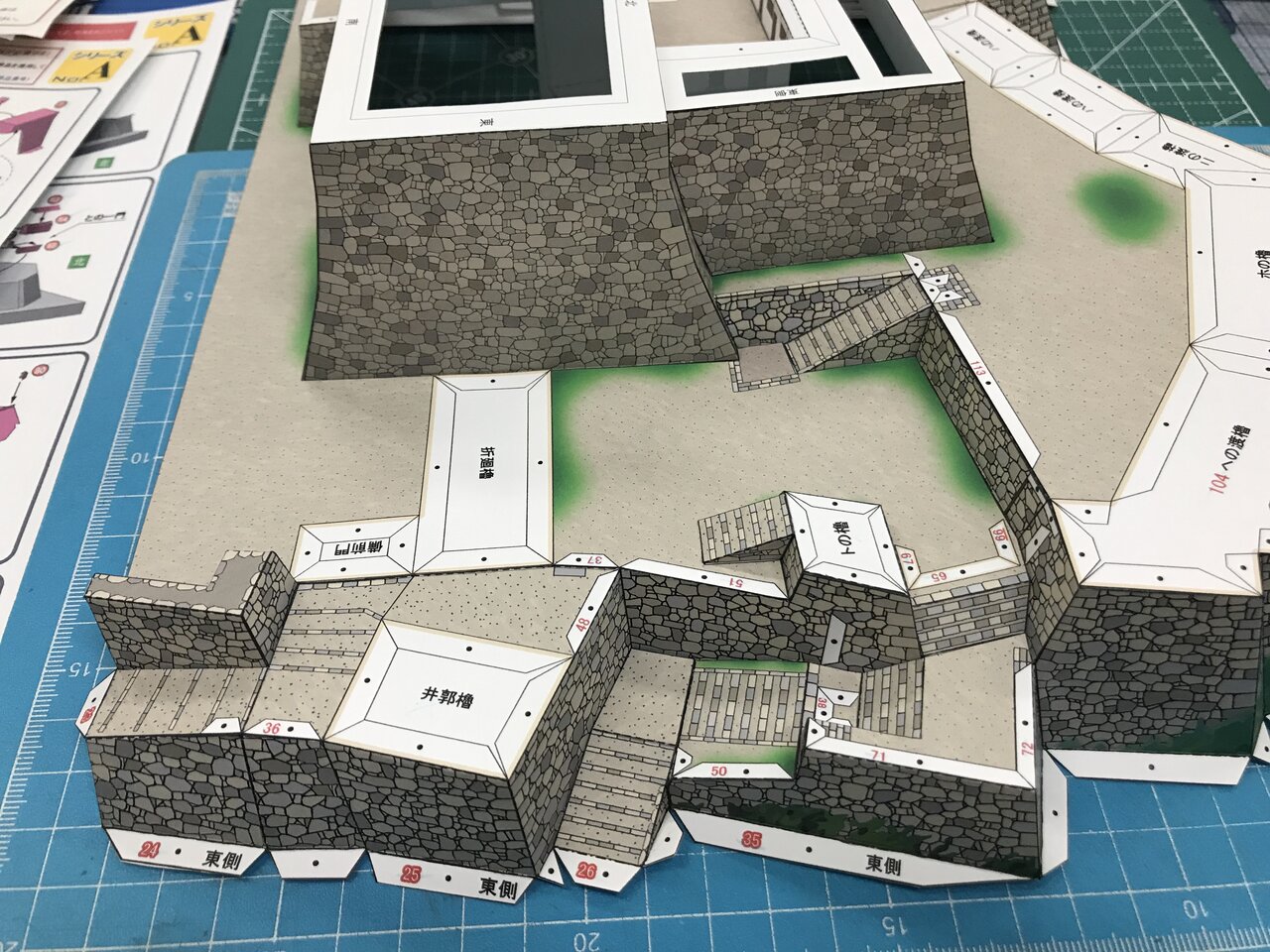

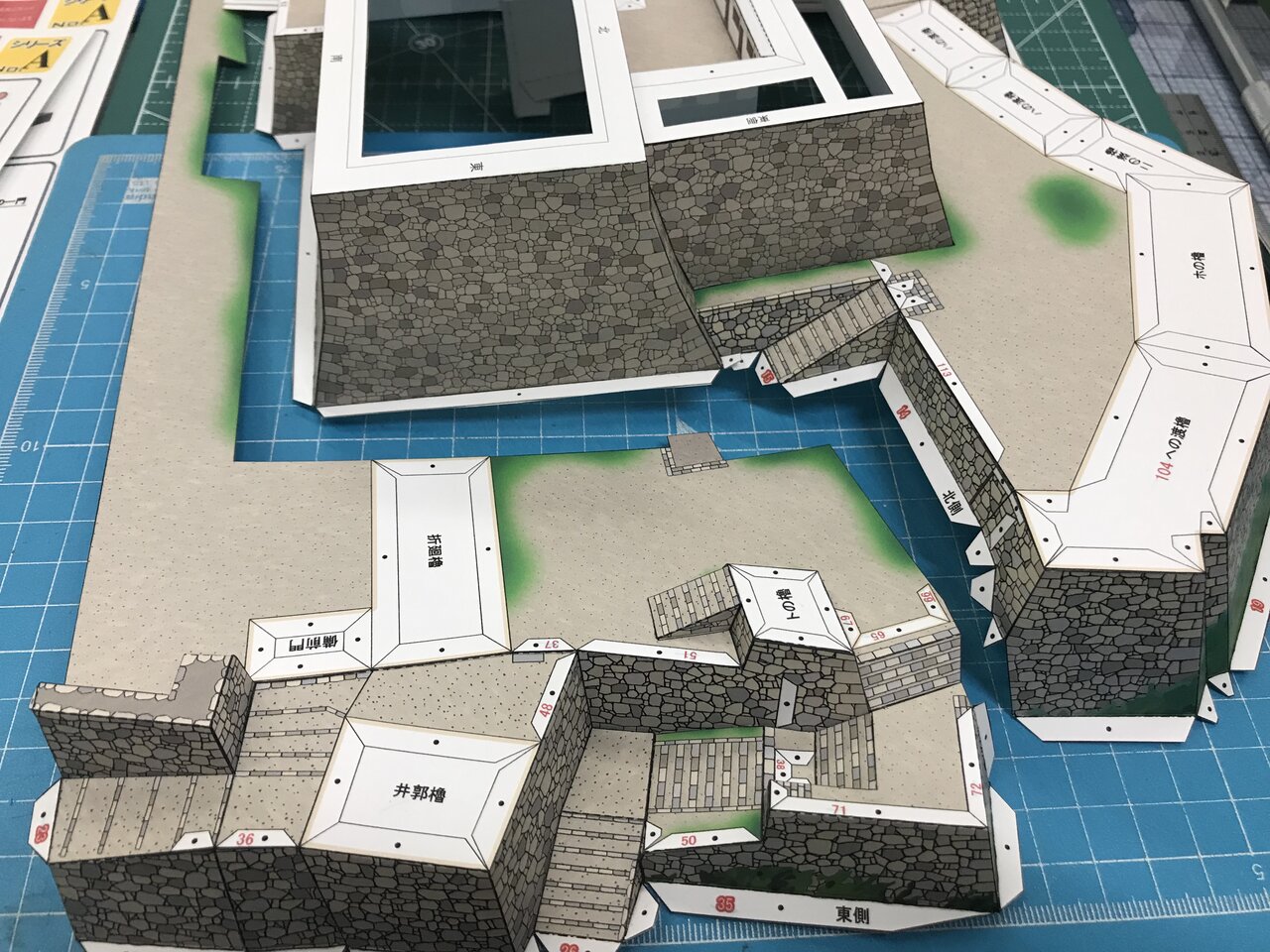

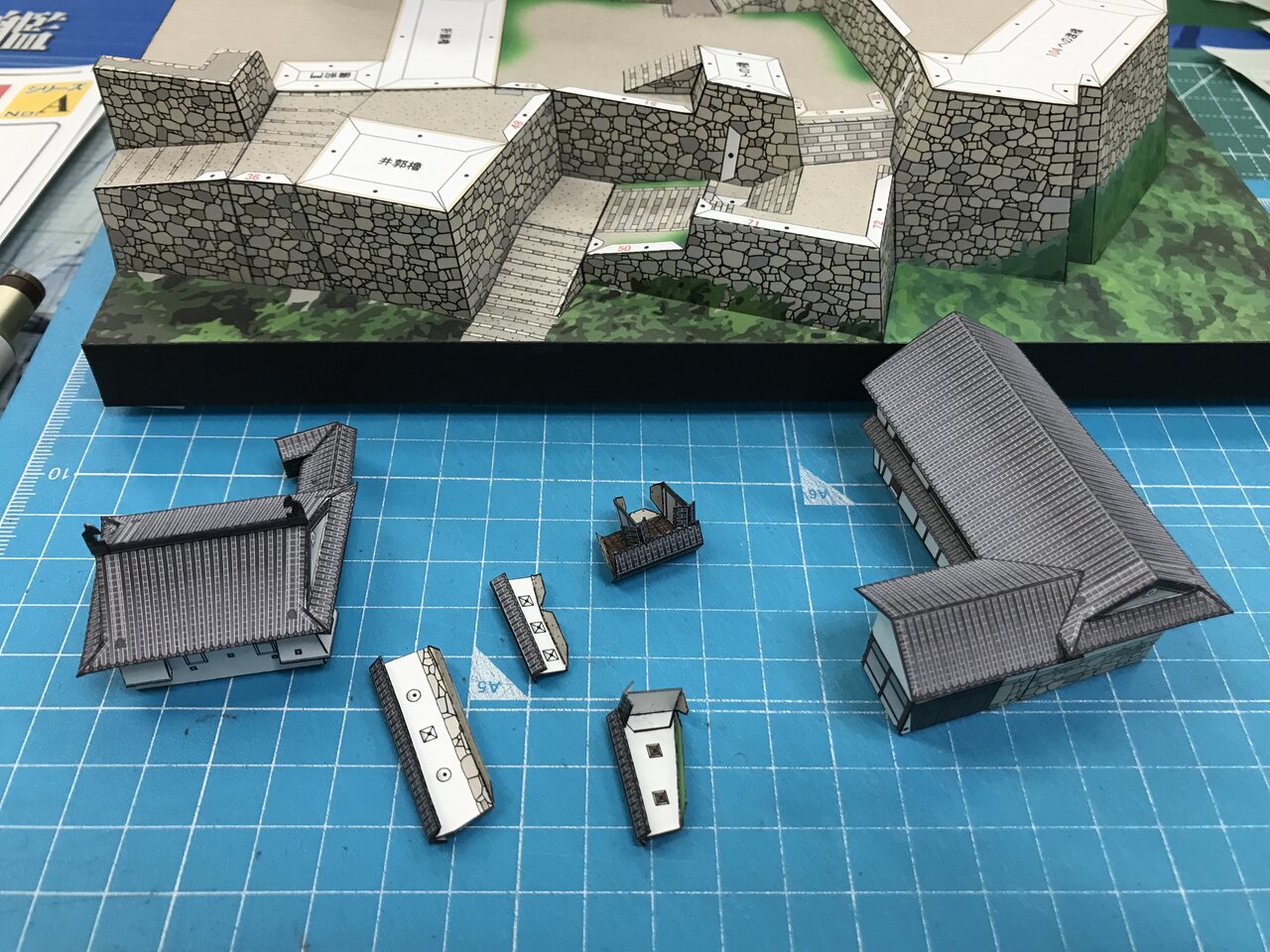

組立図に指示されている土塀や門を組み立て、先ほどの折廻櫓（手順8）と井郭櫓（手順9）を土台に設置します。









手順8の折廻櫓を土台に接着。天守台は「姫路城」の部品を使用しているので櫓を接着するのり代がありませんが、天守台にしっかり接着してください。









次に、手順9の井郭櫓に51の土塀を接着します。ココも、のり代位置からズレないように接着してください。ズレると土台設置がズレます。









そしてその他の門や土塀を指定場所に接着します。










手順11

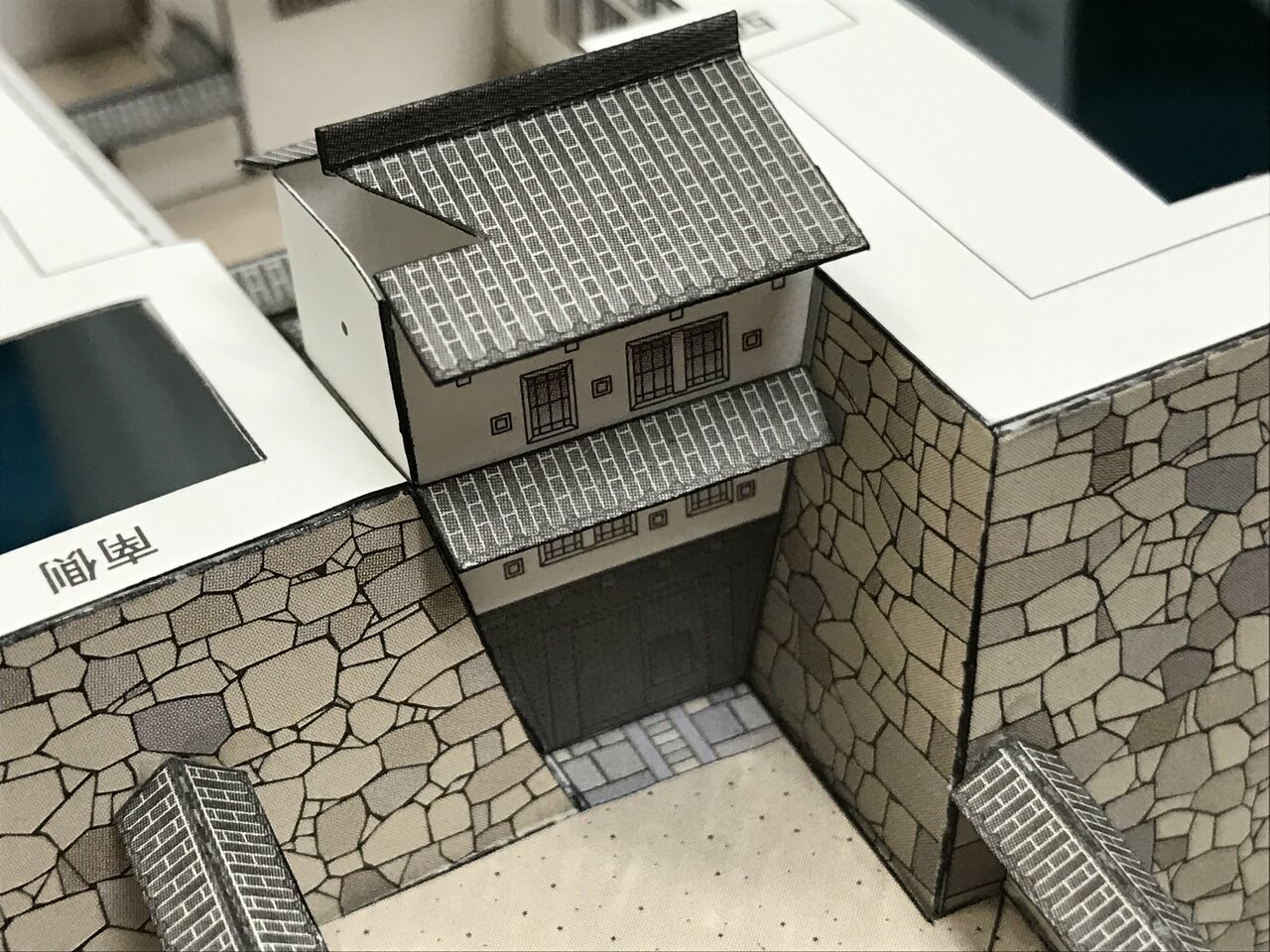

天守や本丸につながる東側の入り口の門櫓を作ります。

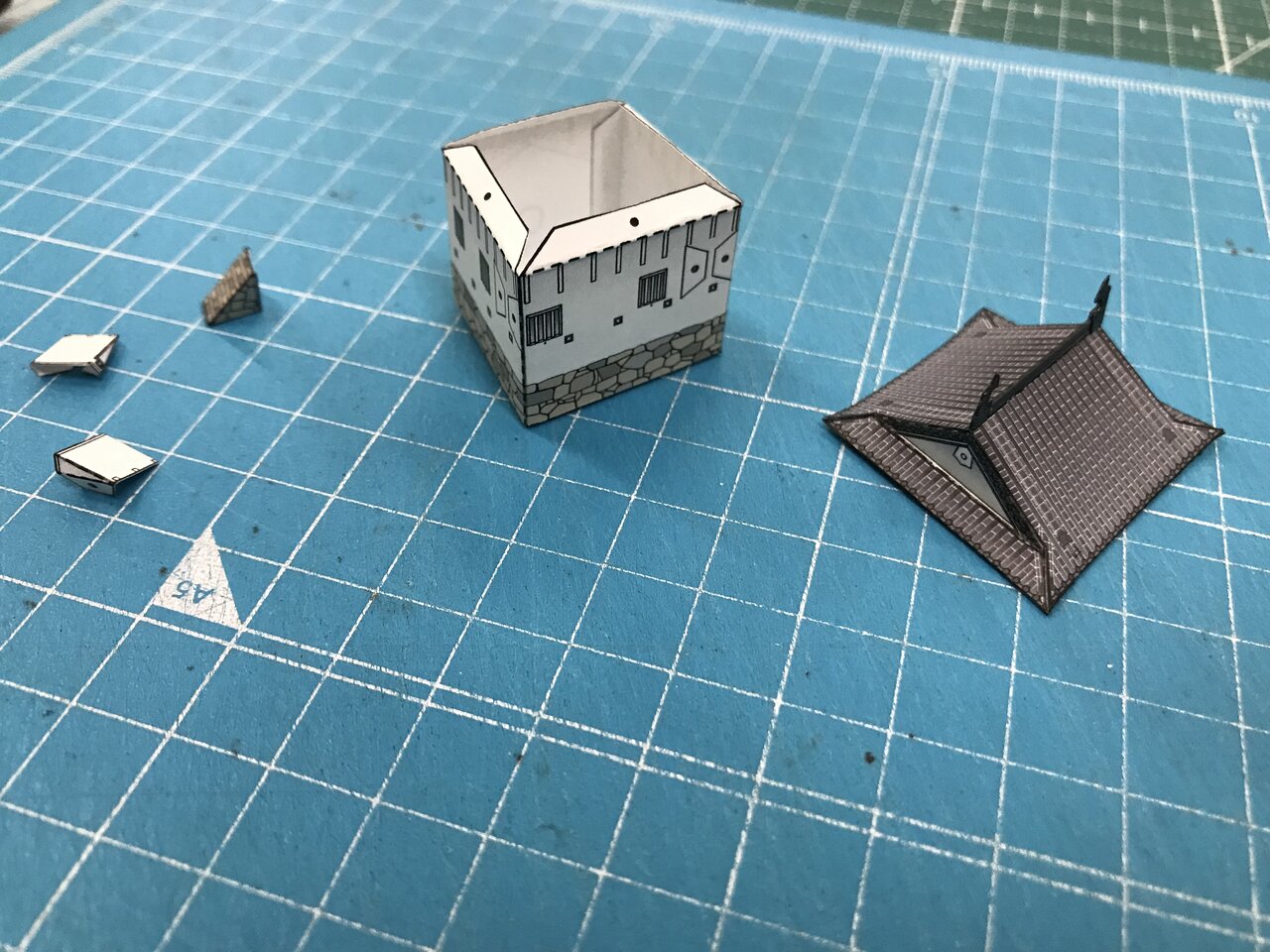

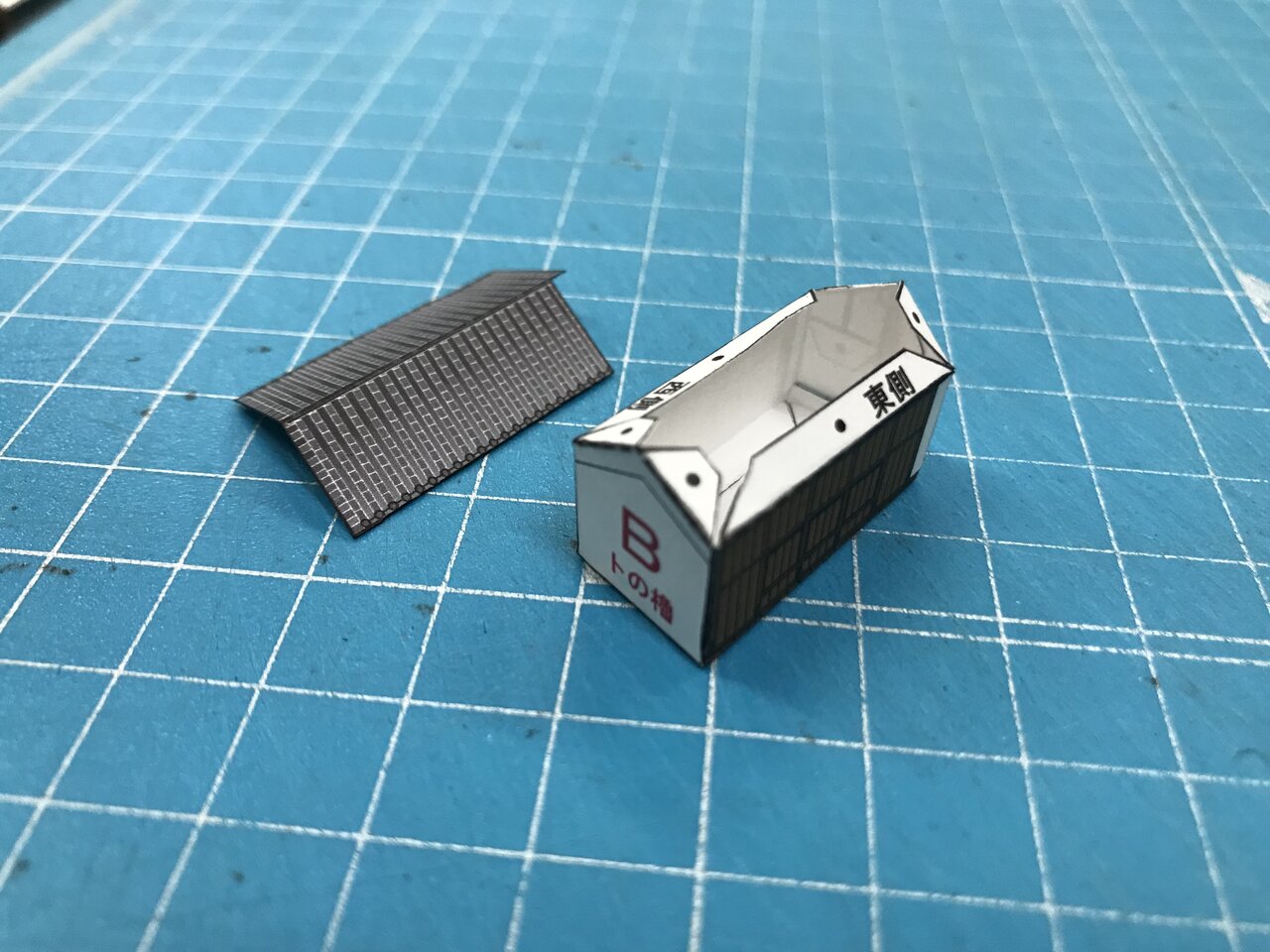

これはトの櫓です。簡単なので説明なしです。

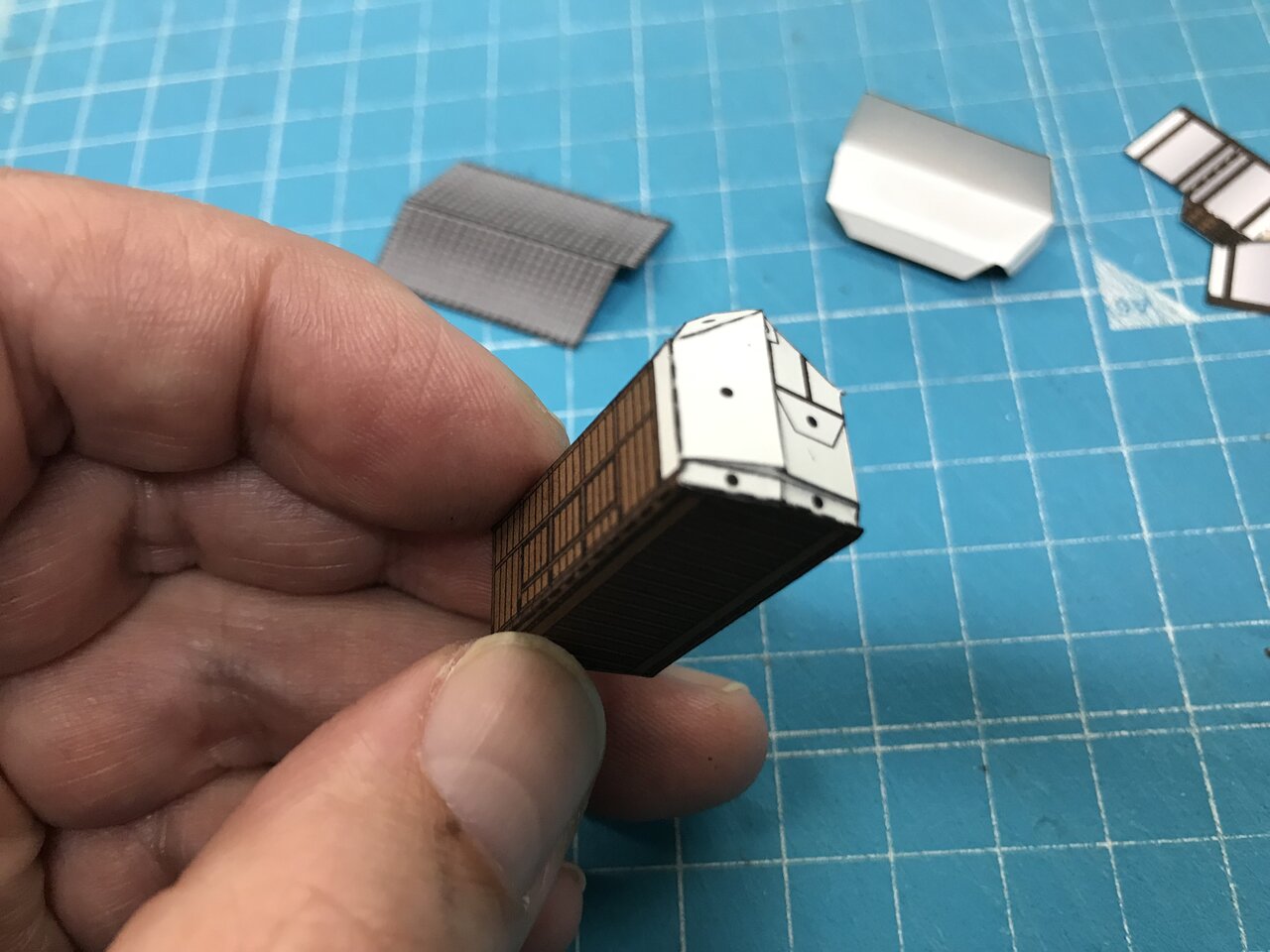

門の上に乗る櫓なので底があります。また右写真のようにこの面は真中で山折りになっています。左半分がのり代になってます。折り忘れないように。









屋根を接着。

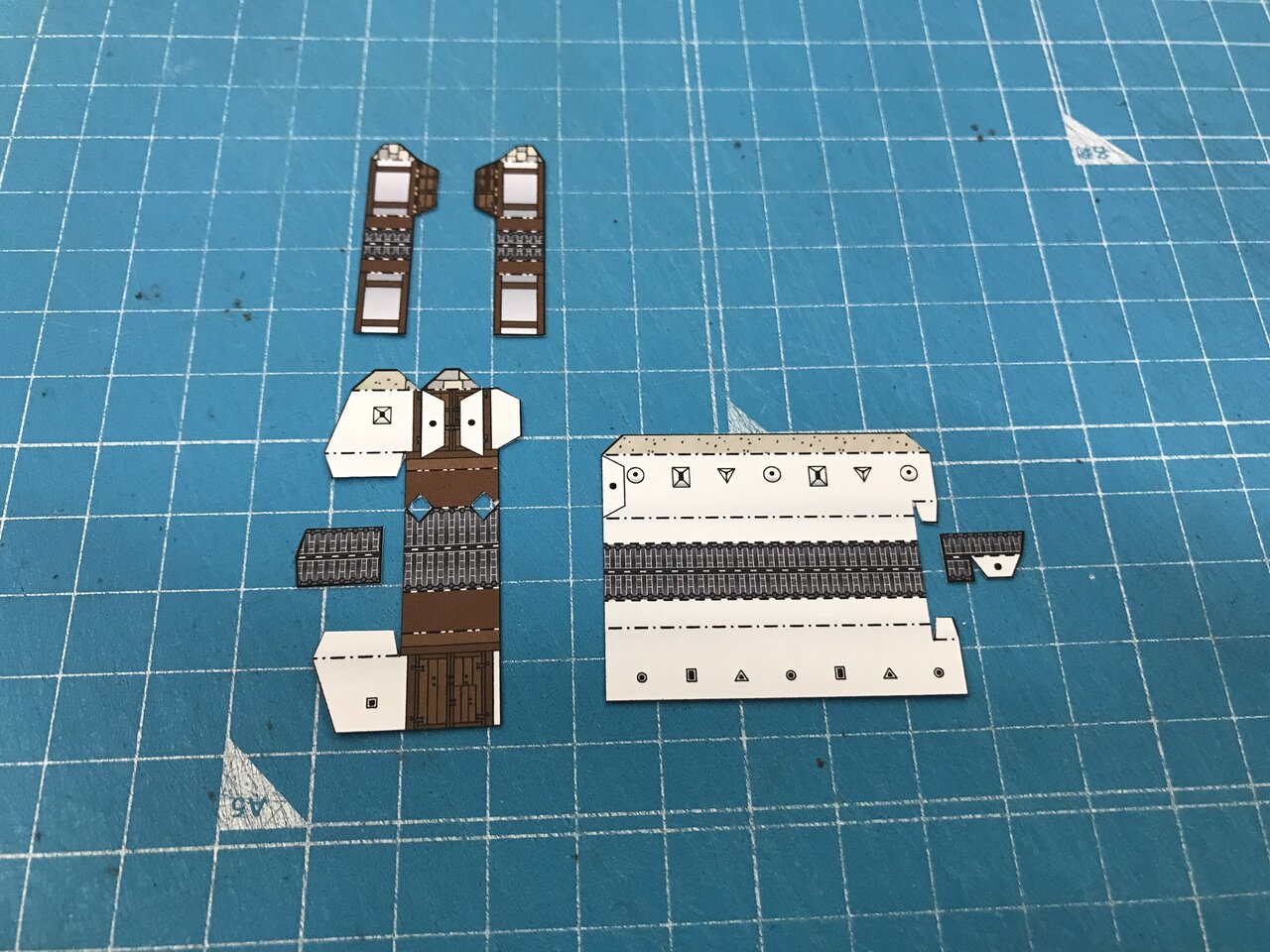

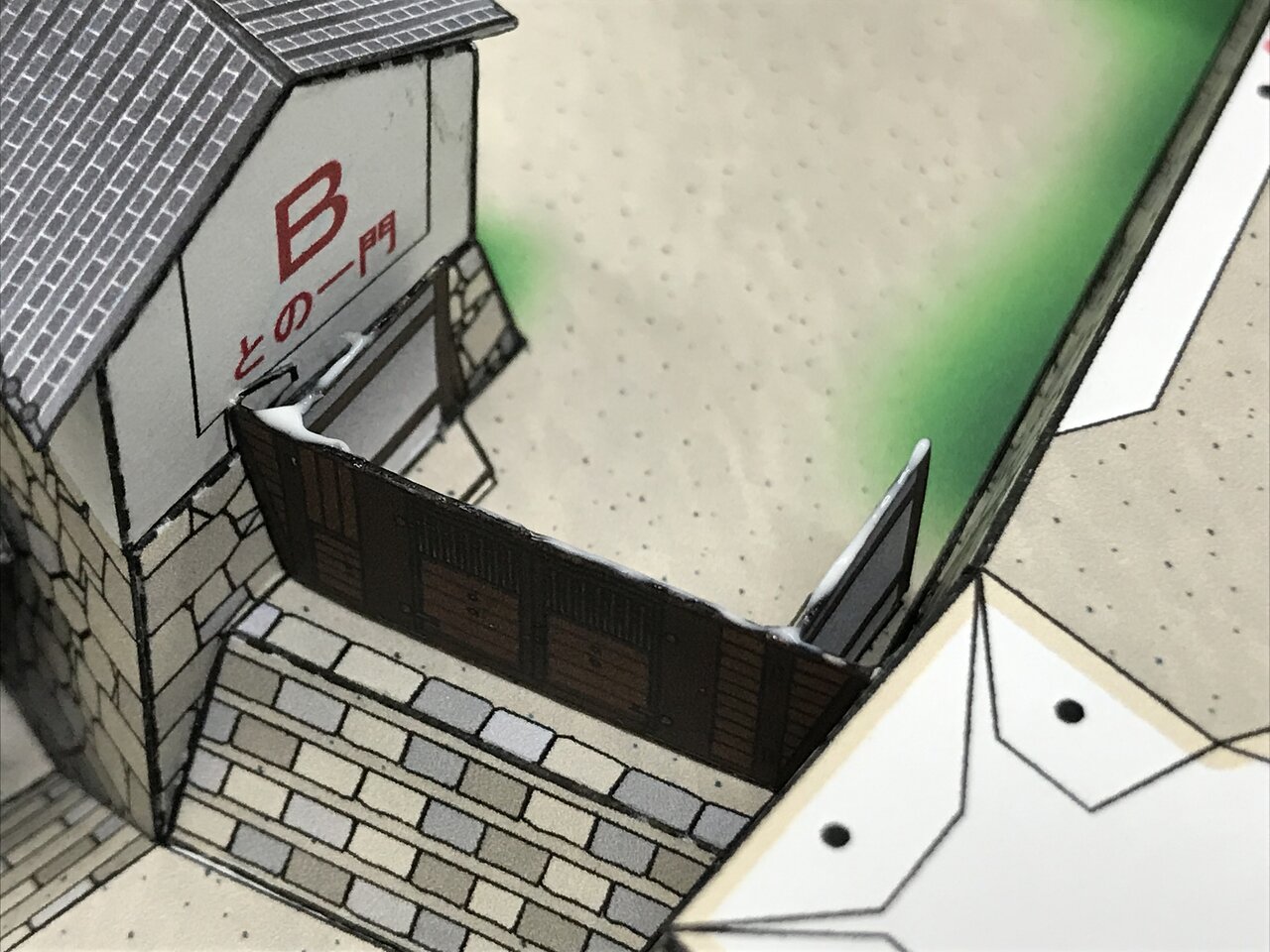

との一門です。裏のりで貼り合わせです。

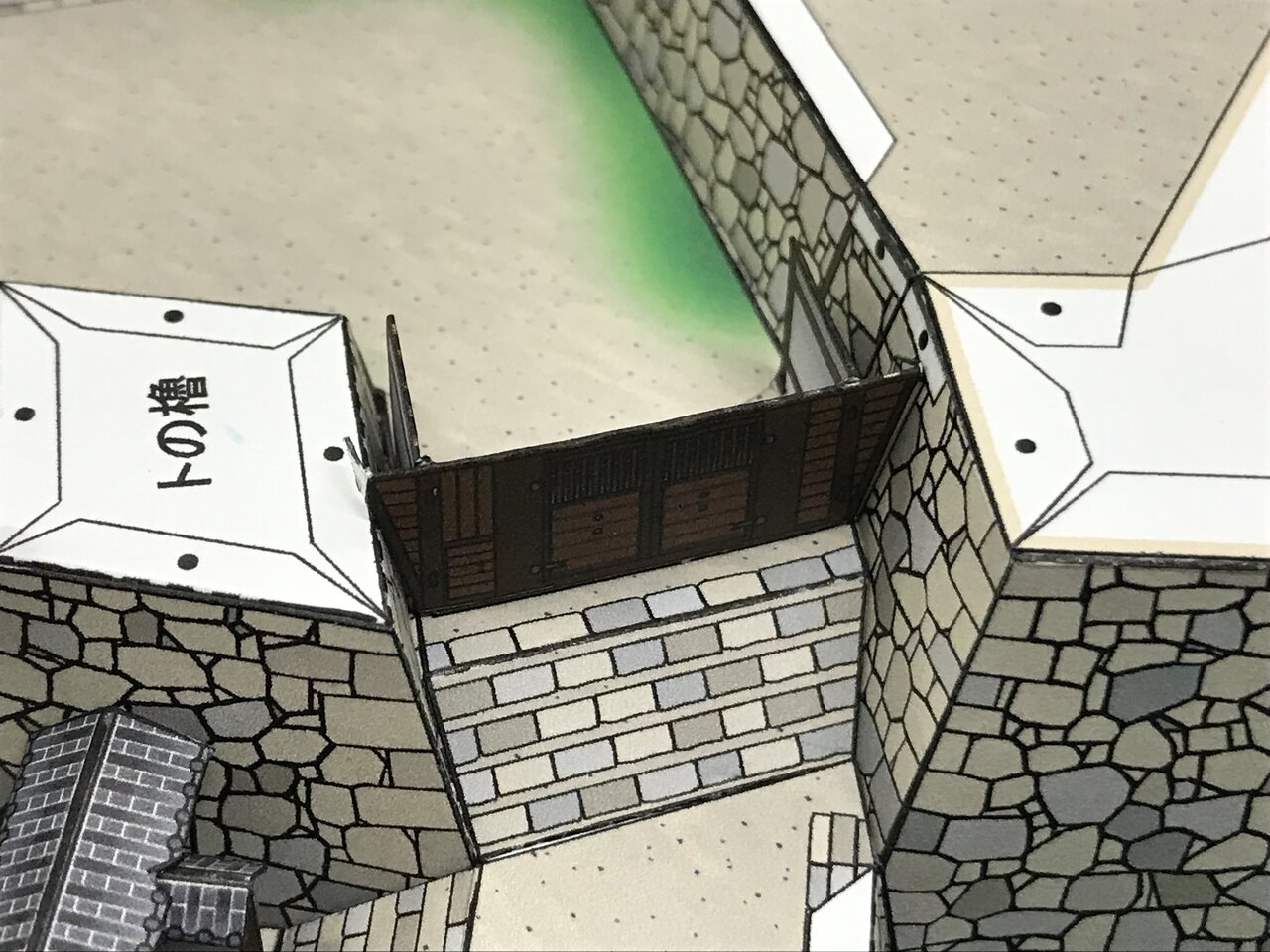

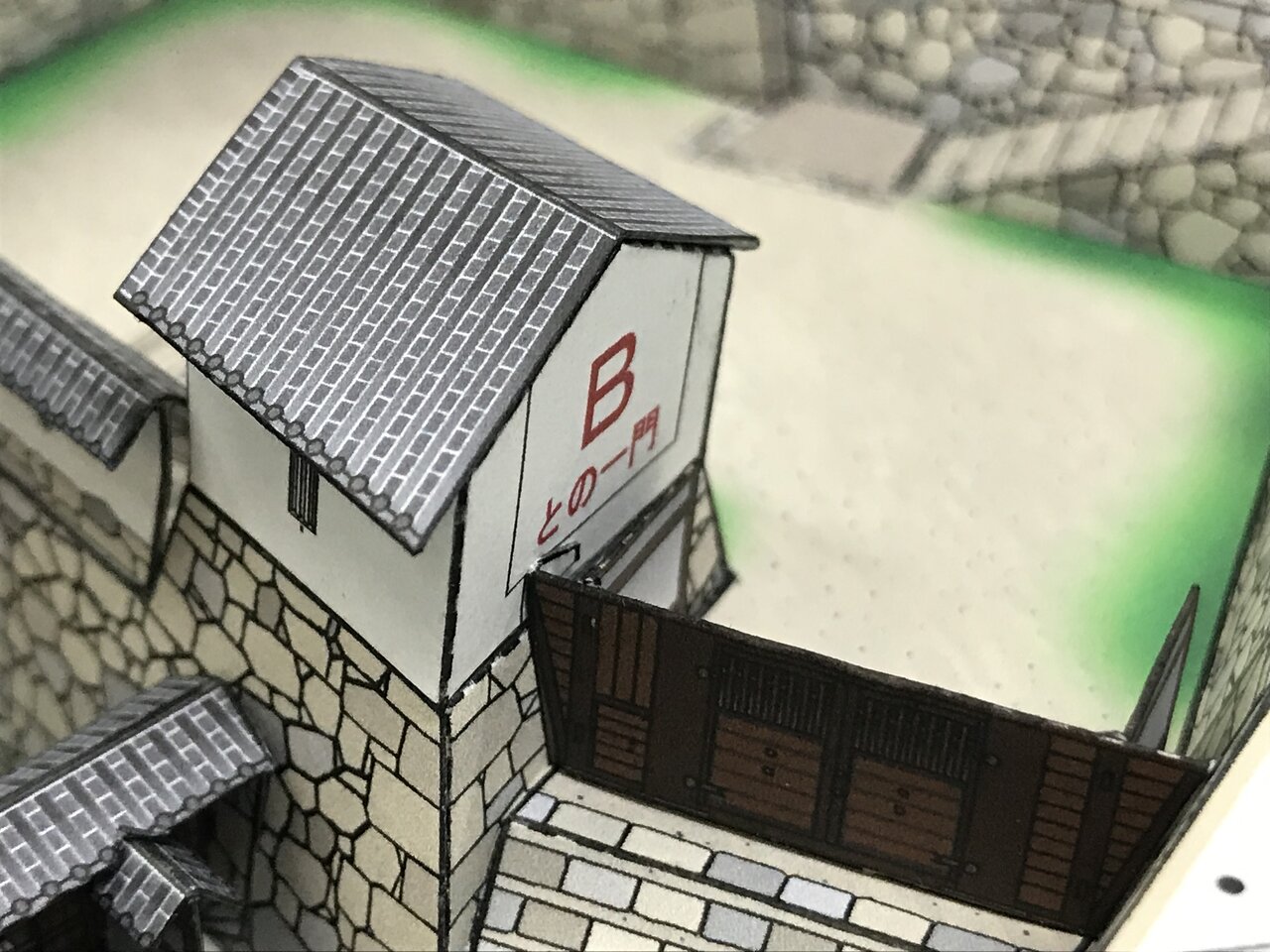

門を土台に接着します。土台側のり代に合わせてください。そしてトの櫓を接着。









この上に櫓を乗せるので門の上っ面にのりを塗っておくと良いです。









完成状態。










手順12

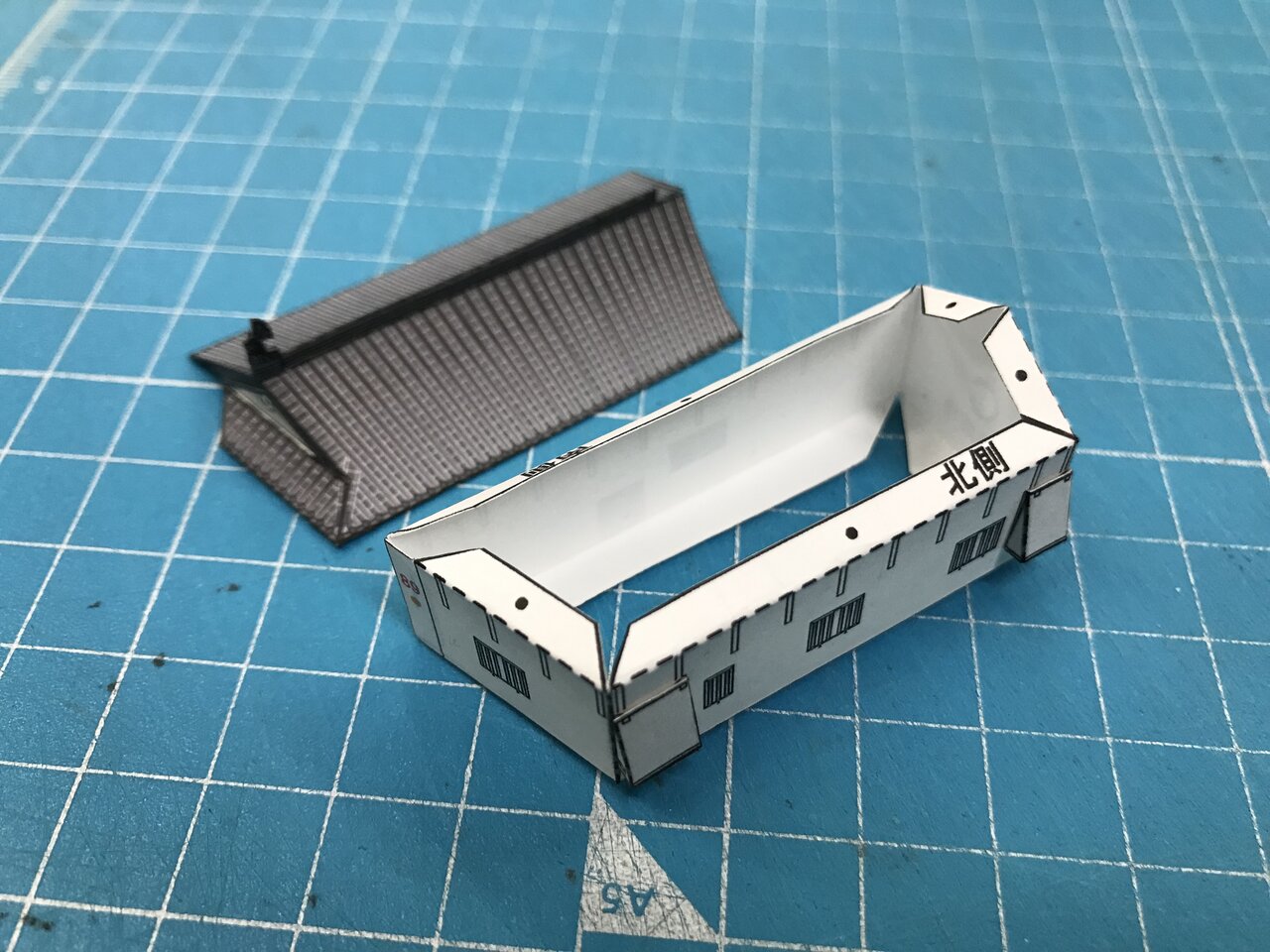

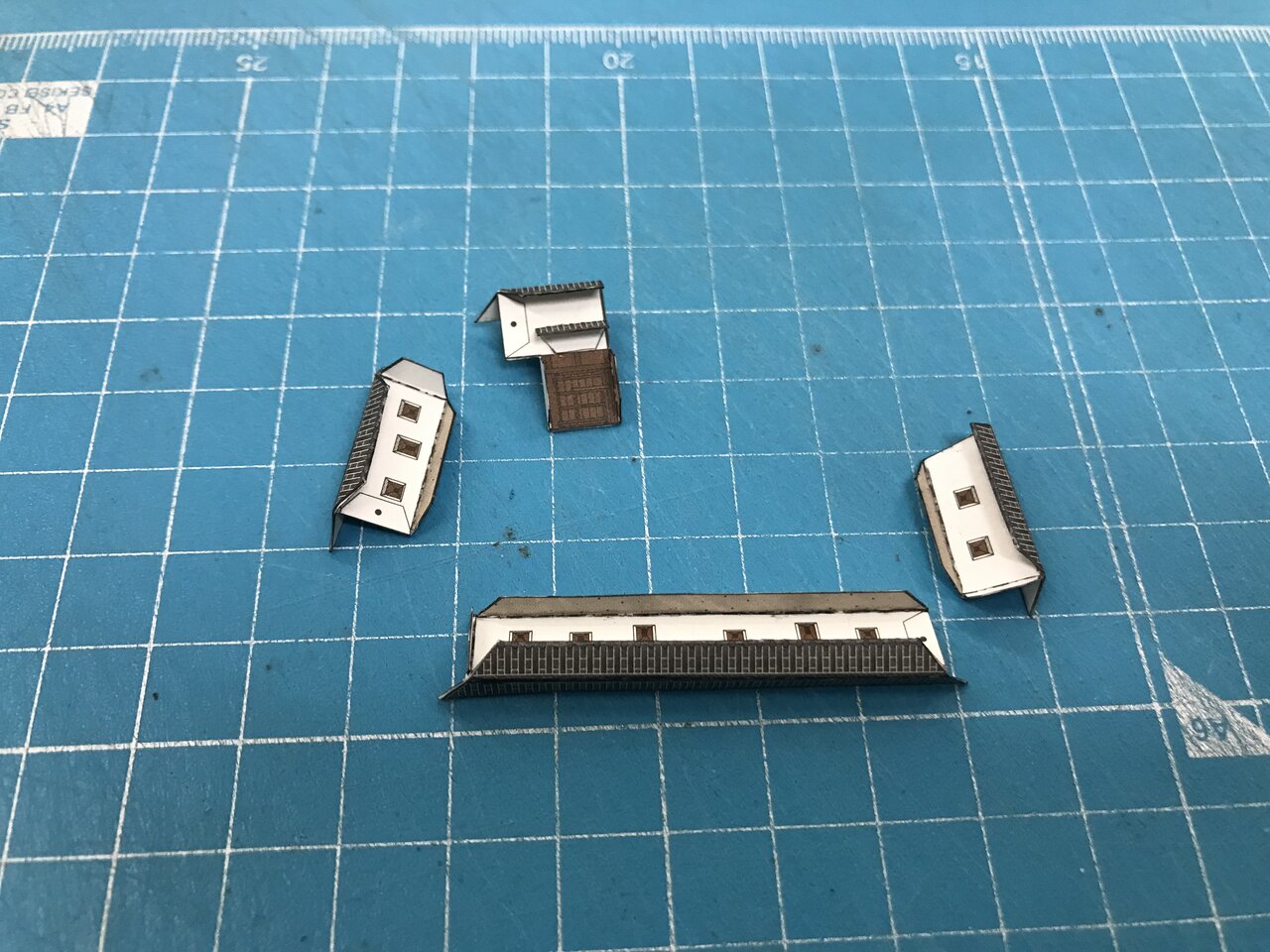

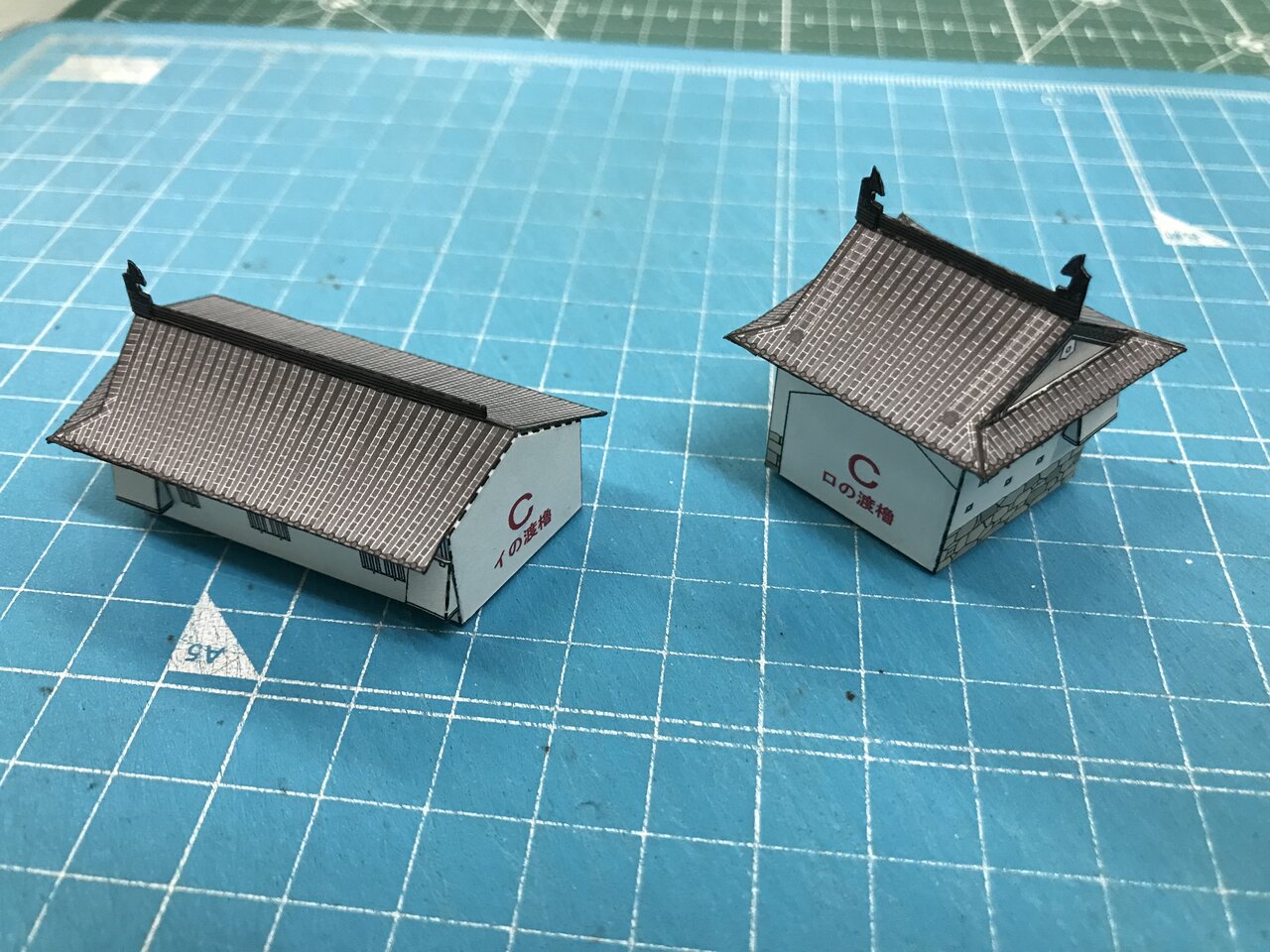

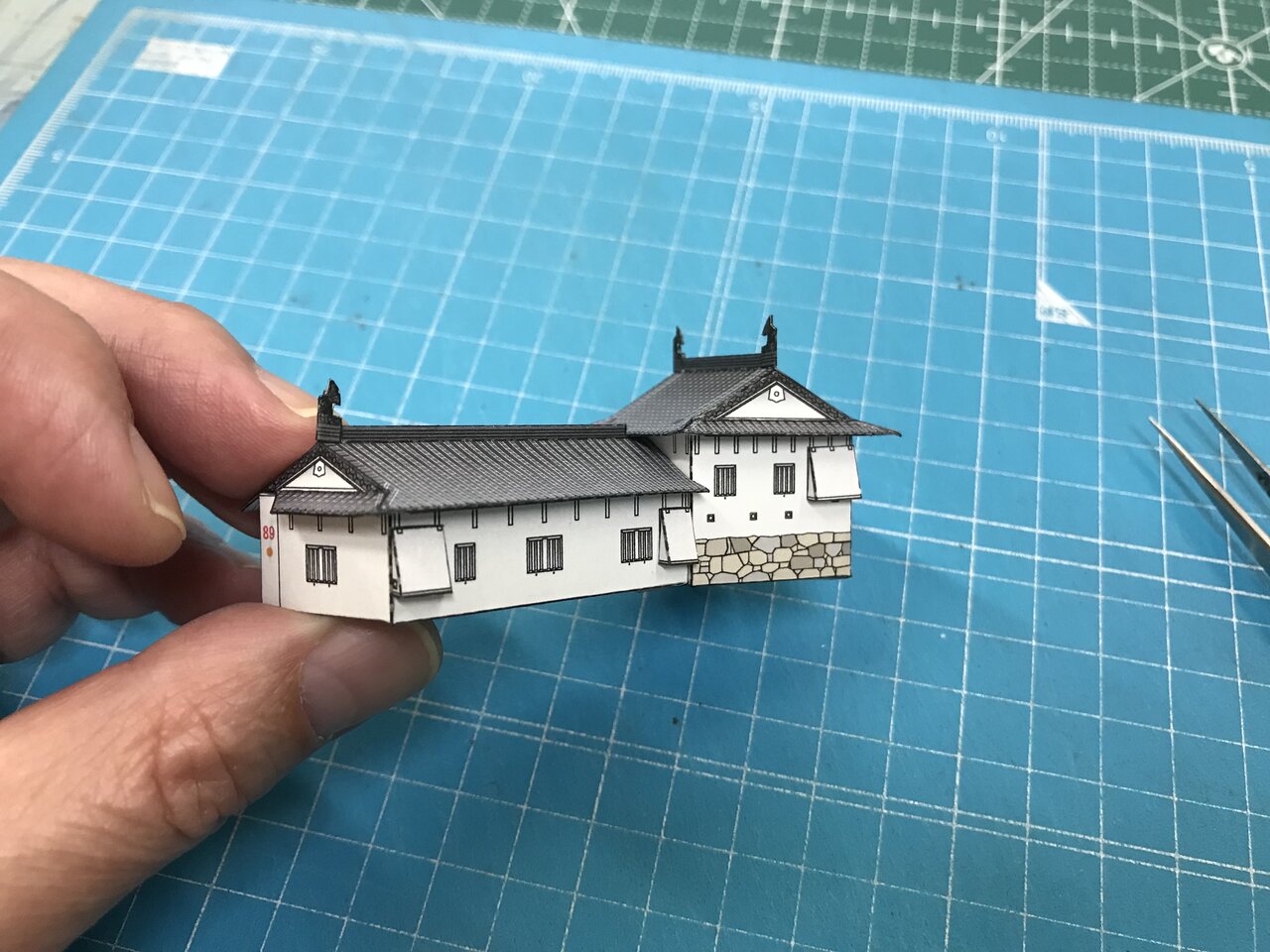

北腰曲輪のイとロの渡櫓を作って行きます。各パーツを折っておき壁部品に石落としを接着します。









そして屋根と階段を接着します。

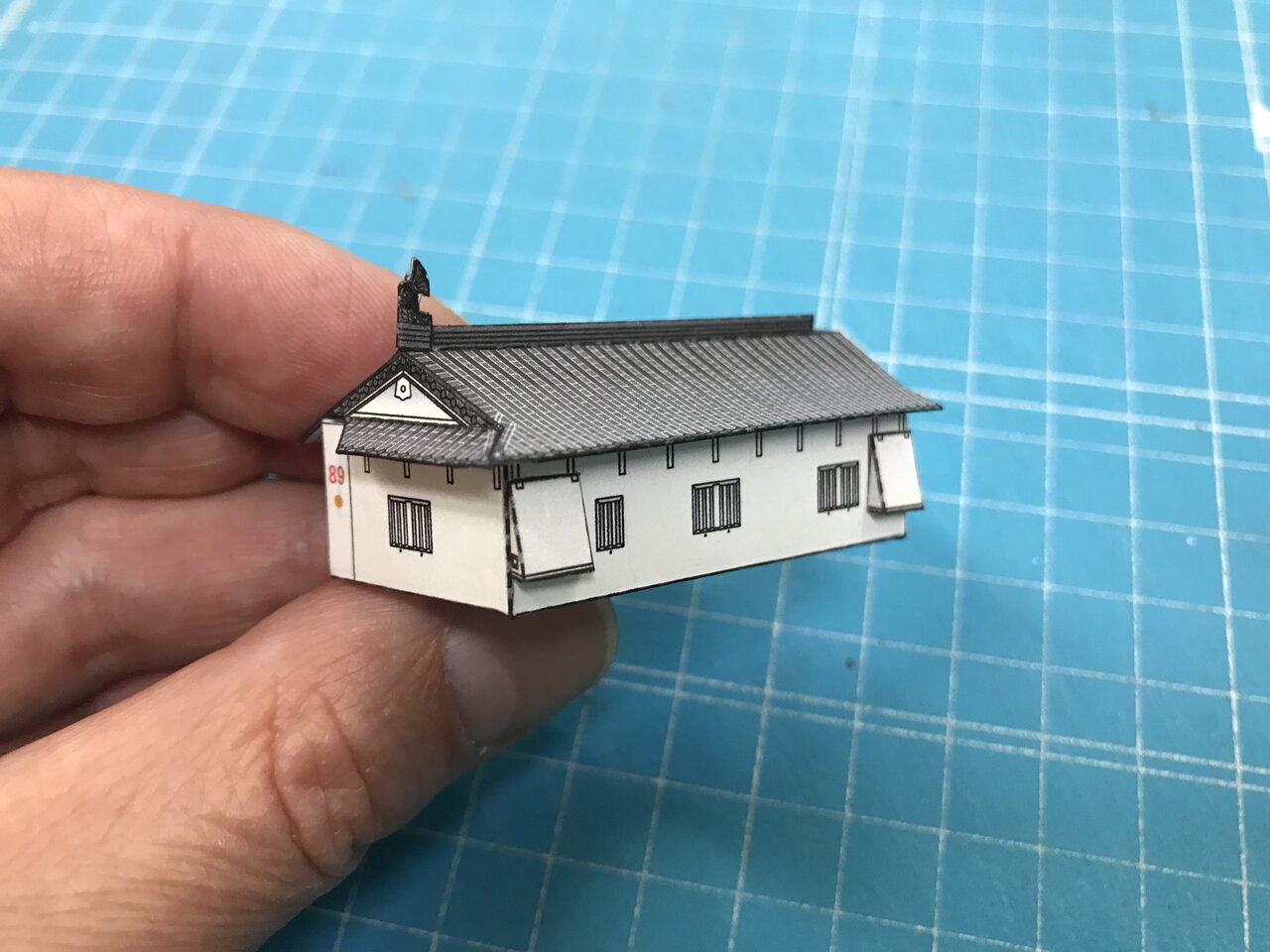

ロの渡櫓です。









二つをつなぎます。










手順13

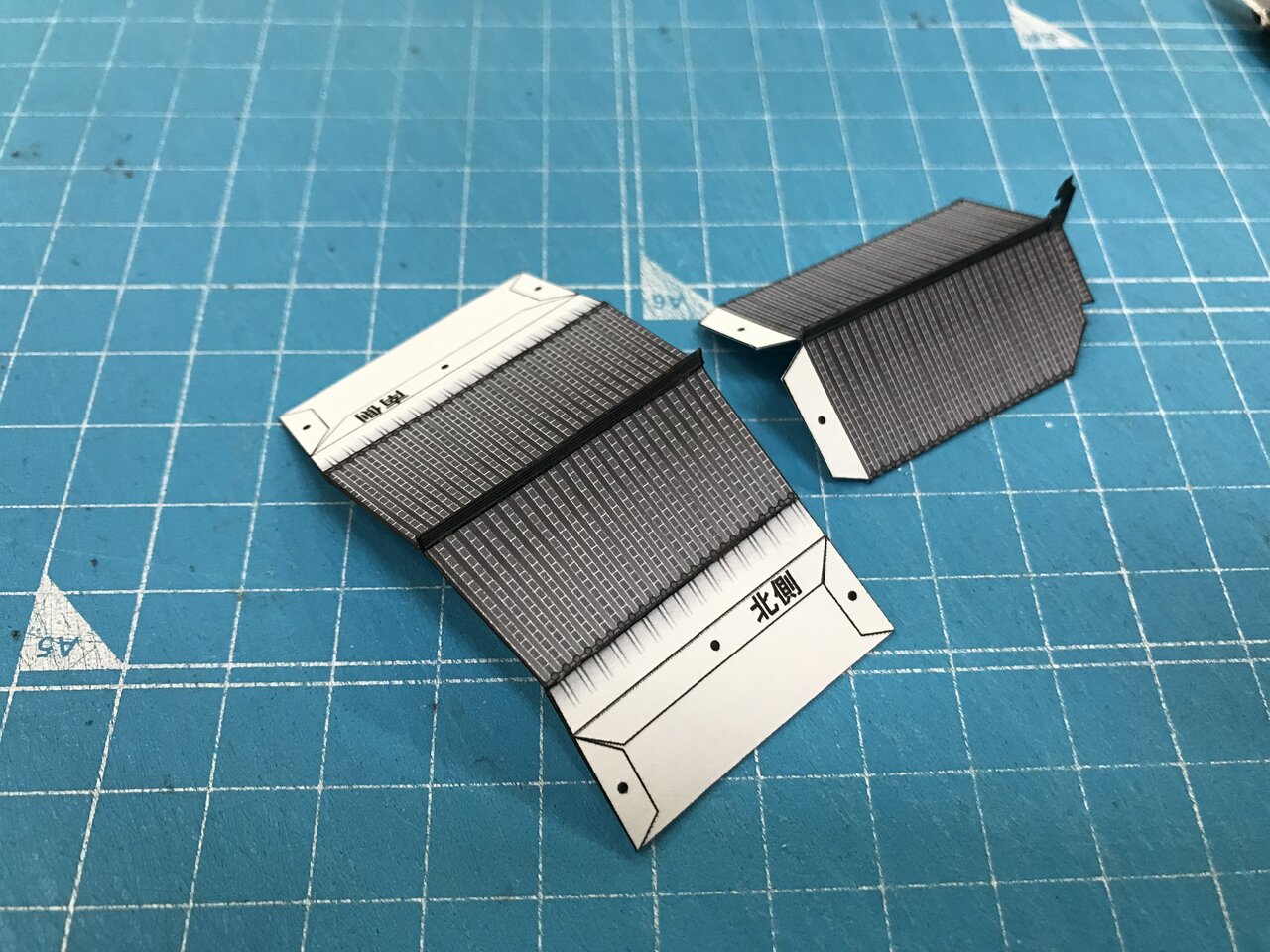

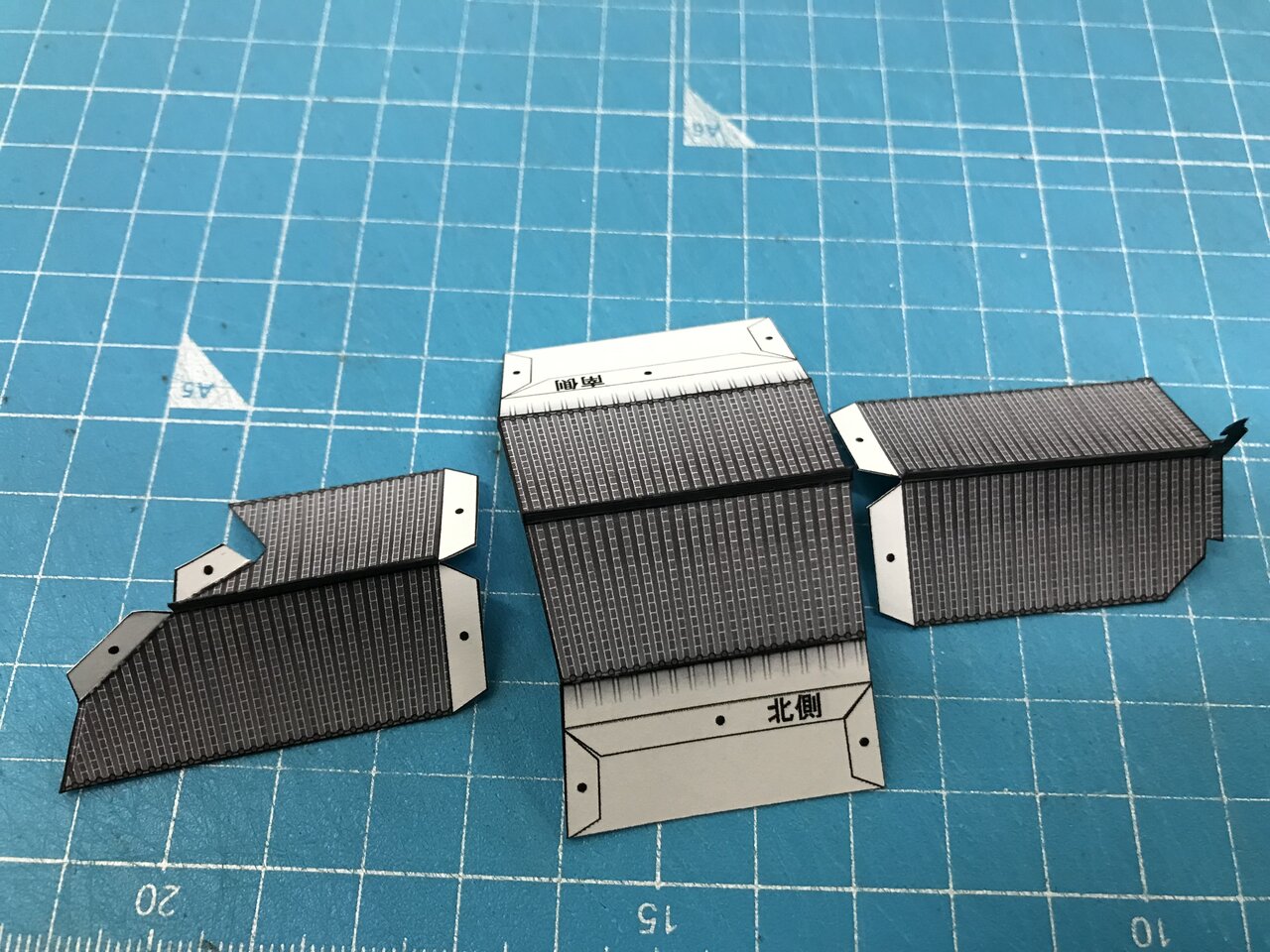

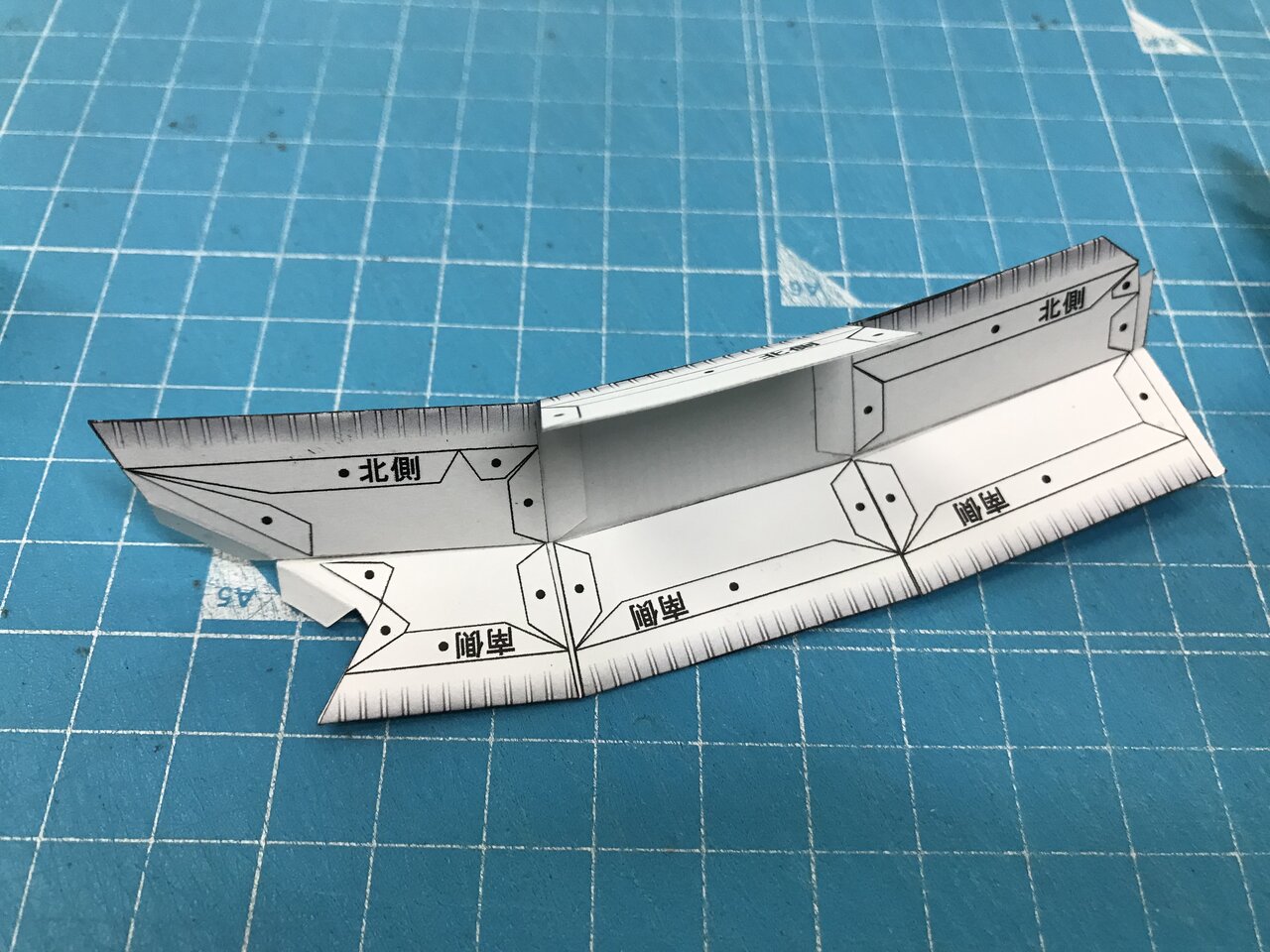

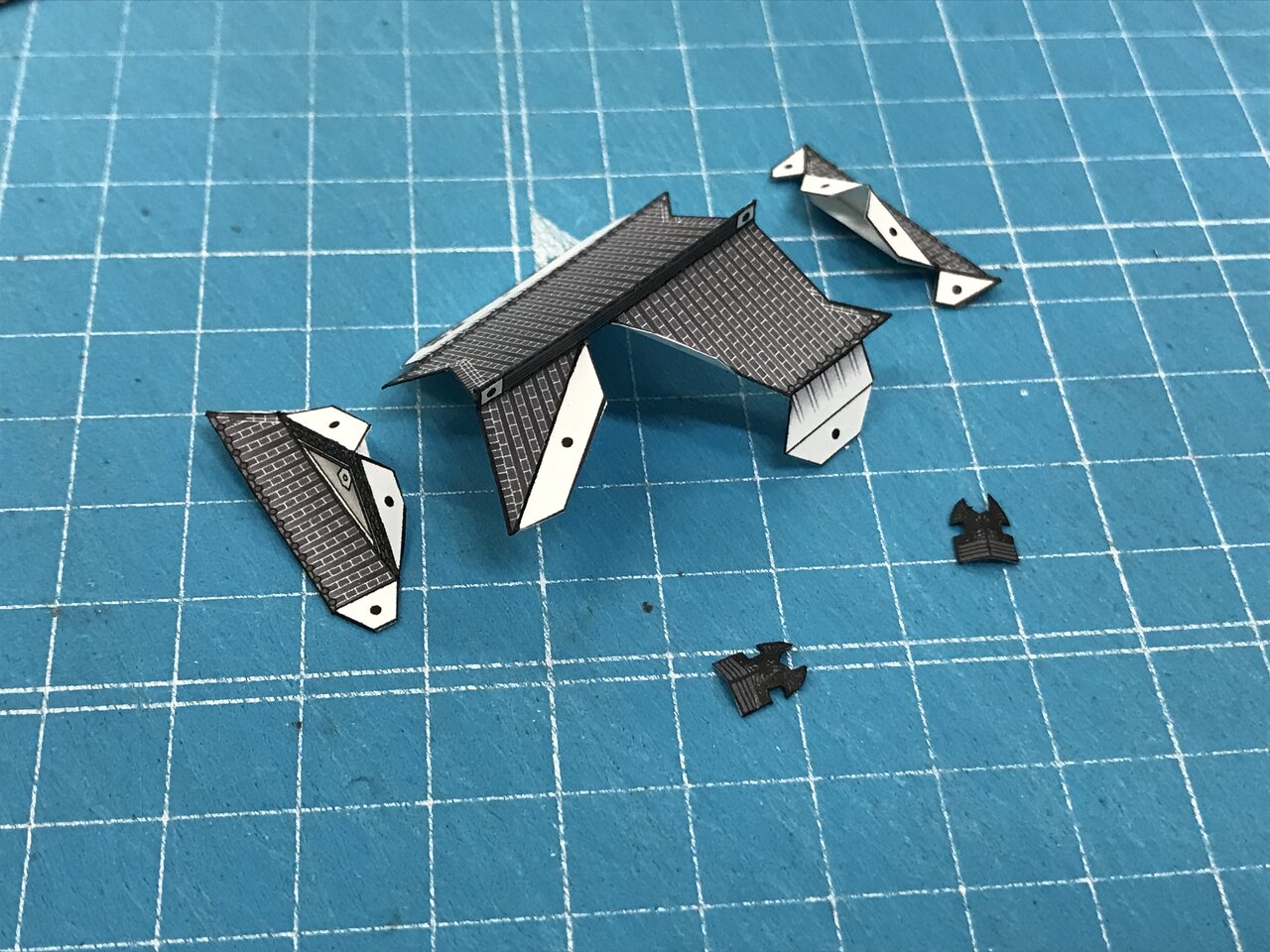

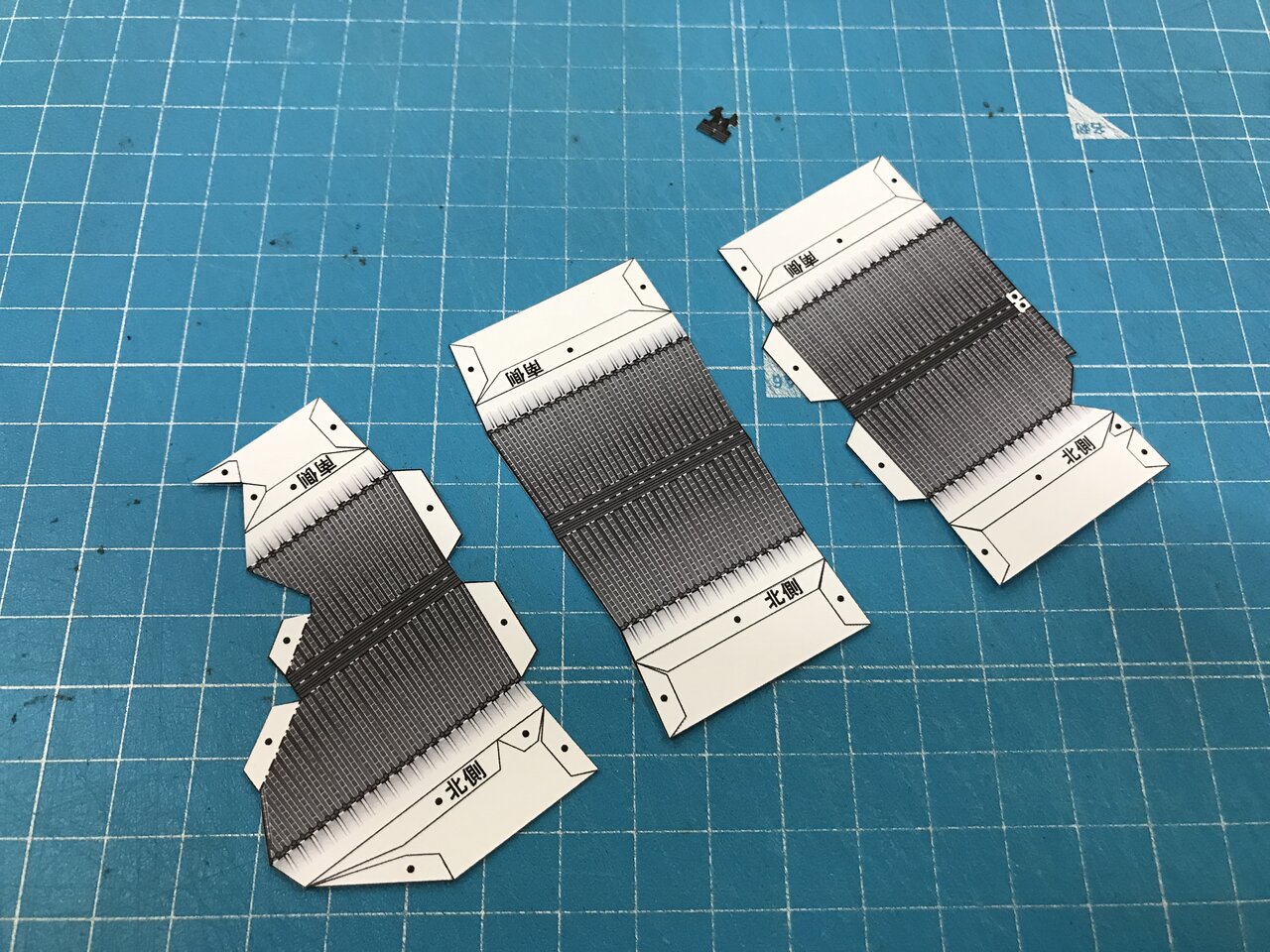

北腰曲輪のハとニの渡櫓の屋根です。屋根3つとシャチ。
ここは普通に屋根を一つ一つ作ってからつないでも良いですが段差が出たり強度面などを考えると下記の作り方が最適です。









屋根86番は普通に作りシャチを付ける。真中になる87の屋根は棟の部分だけ裏のりで貼り合わせるだけで屋根裏は開いたまんま。

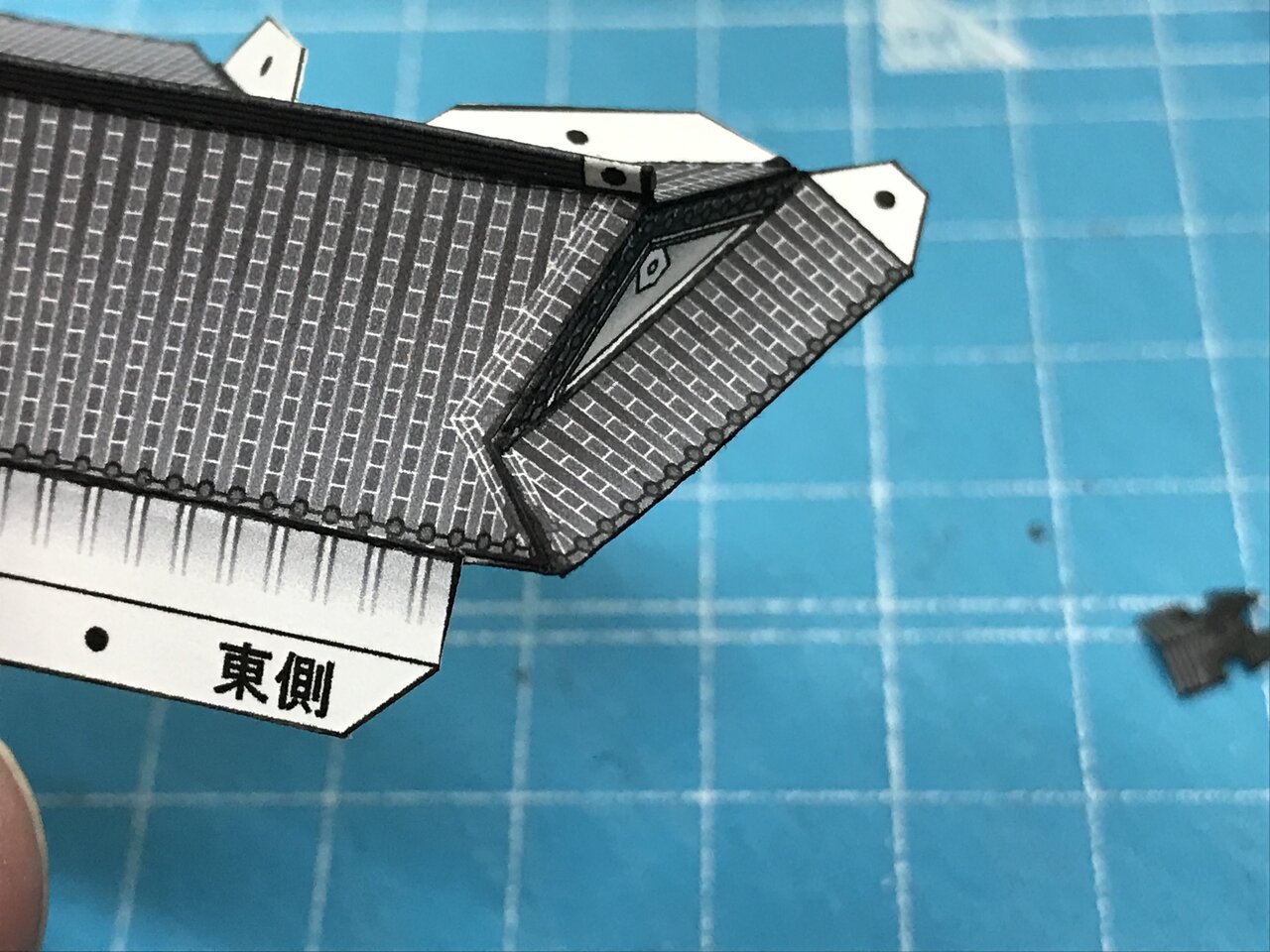

88の屋根を作ります。写真では屋根裏を接着してしまってますが、最良はこの88部品の写真で言う下側にあたる屋根の屋根裏はココでは接着せず次の手順14でホの櫓に接続後に折り返し貼り付けの方がいいです。

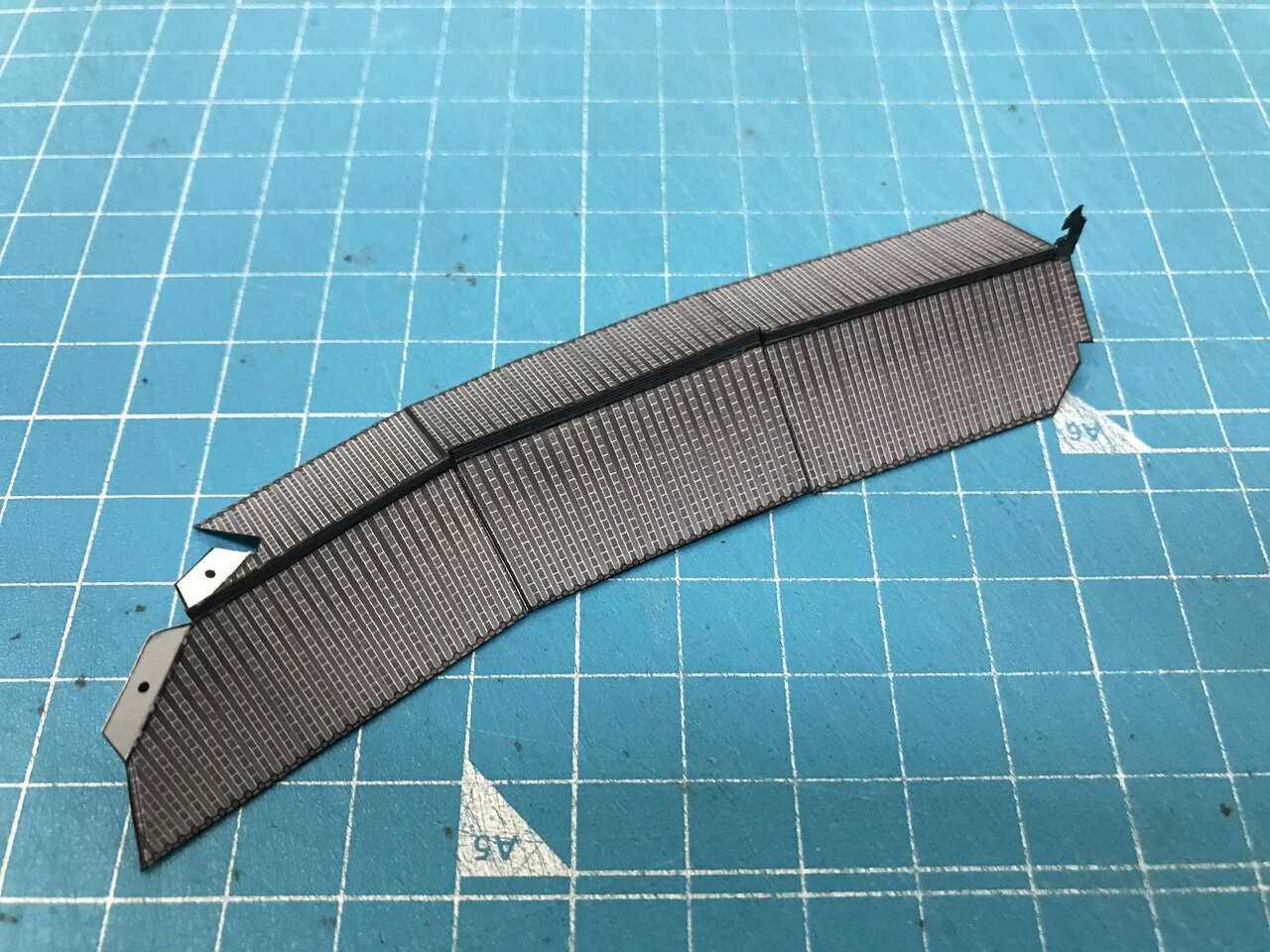

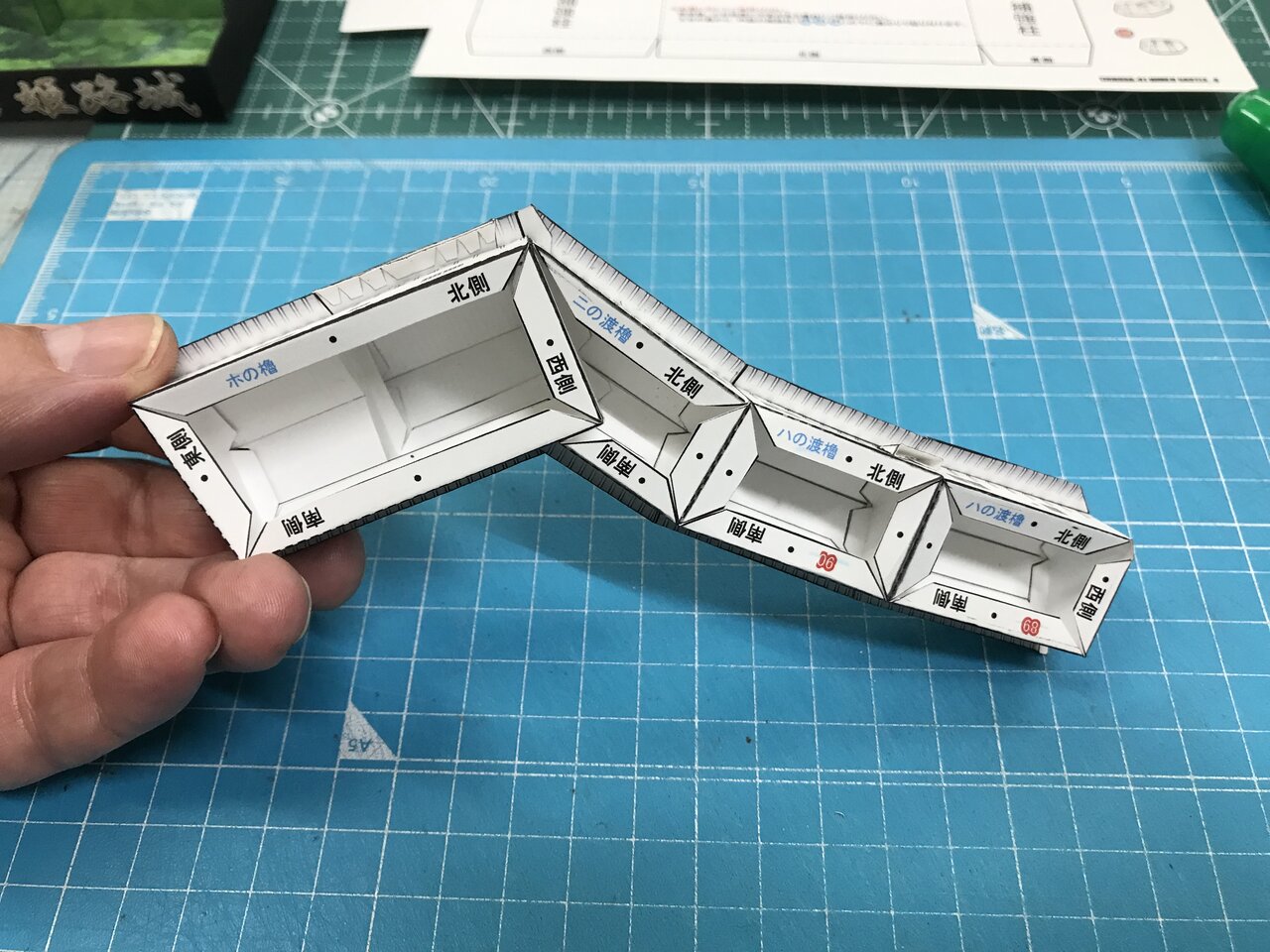

3つをつなぎます。









つないだら真ん中の屋根の屋根裏を裏のりで貼ります。










手順14

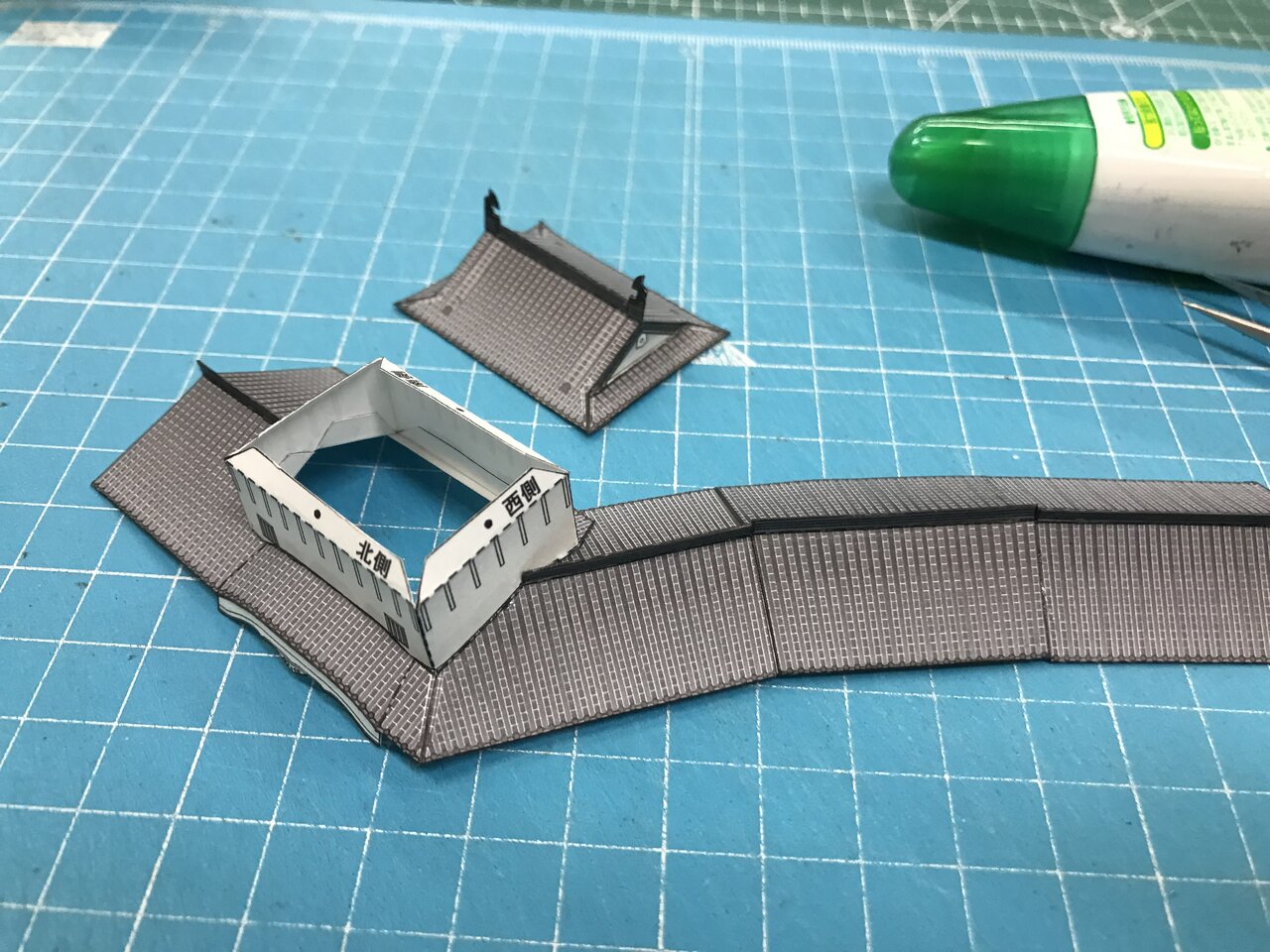

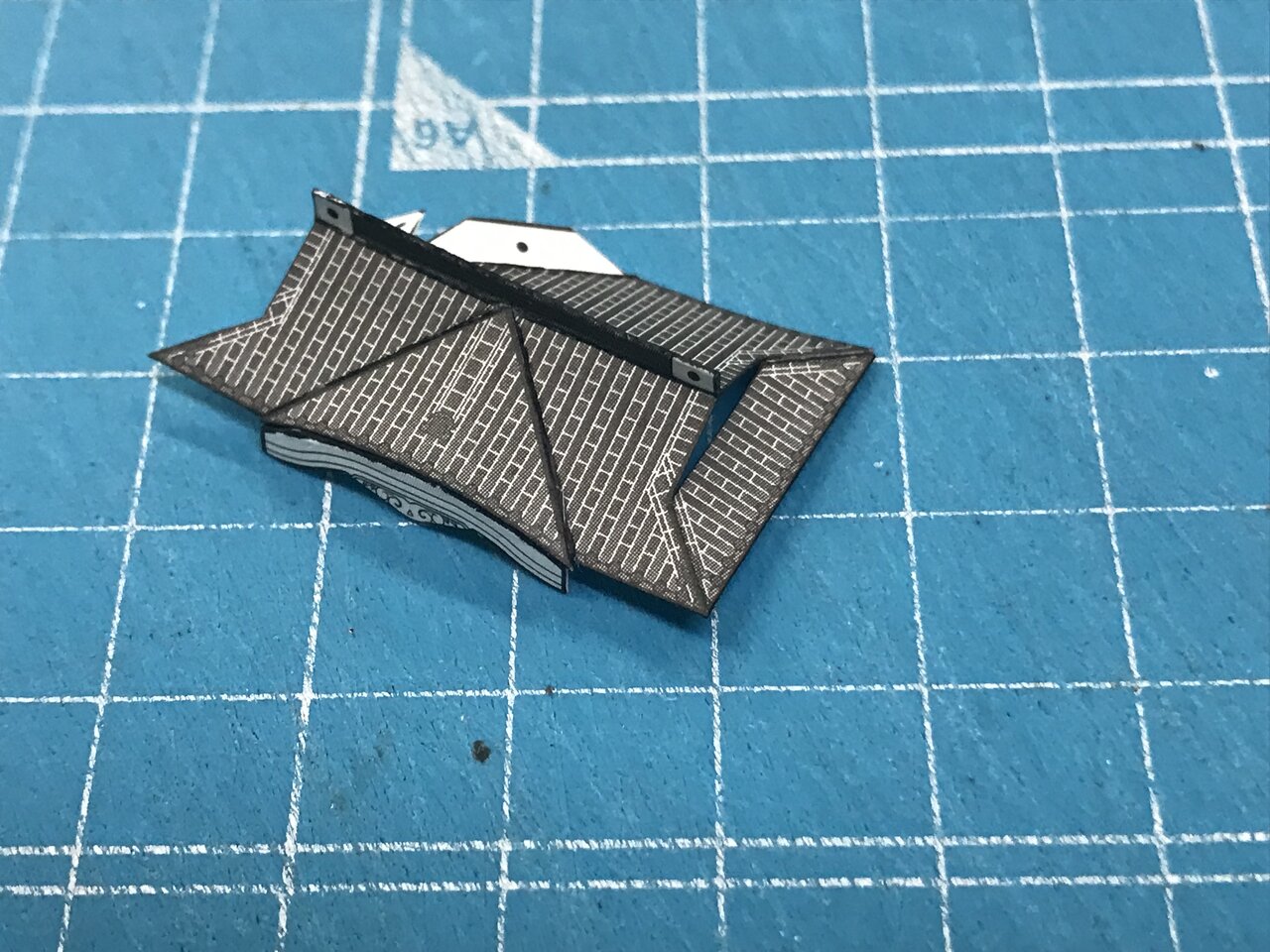

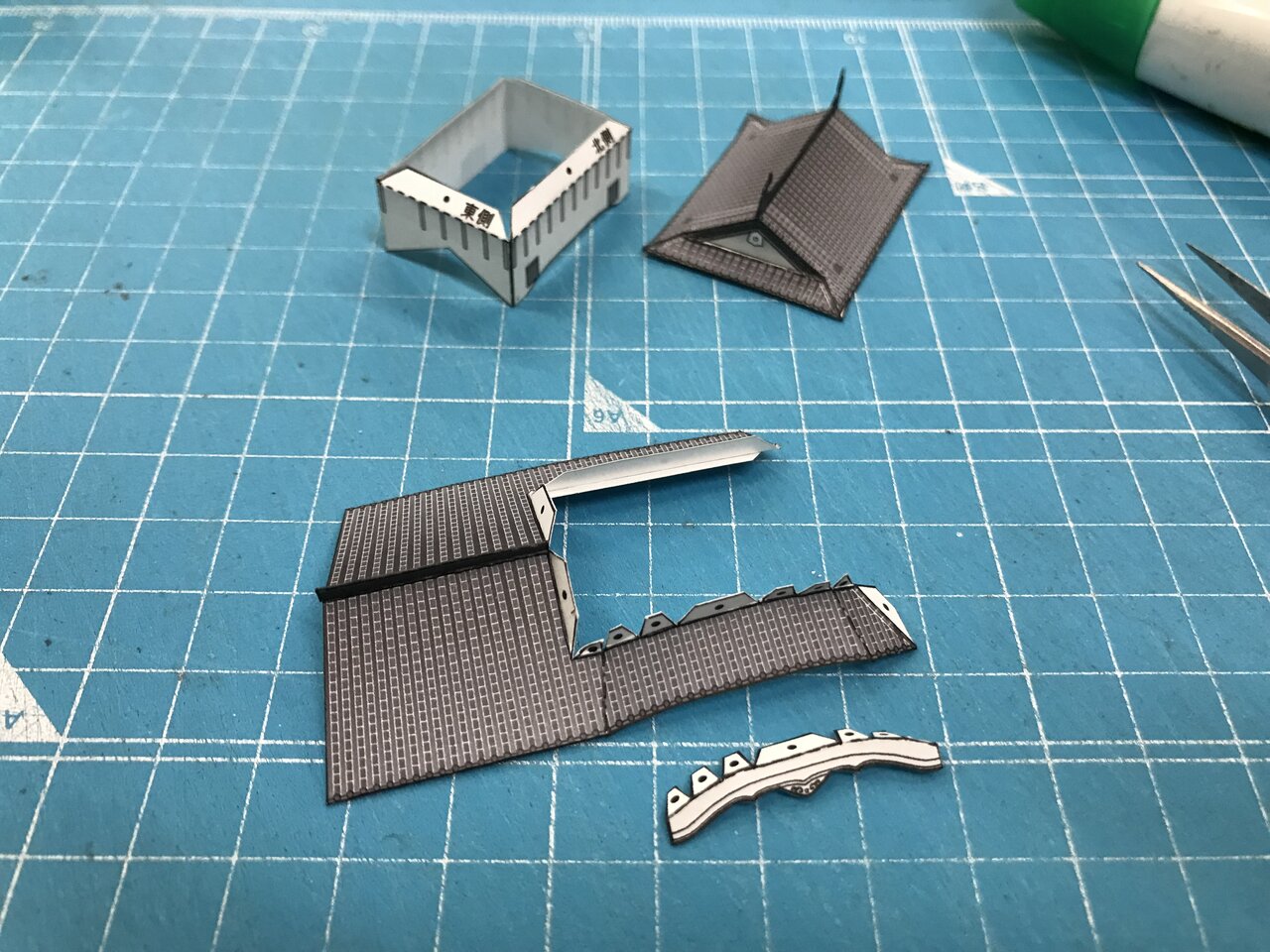

ホの櫓の屋根。組み立て図を見るとややこしそうですが、こうやって見るとそうでもない。1、2階屋根と2階を作るだけです。1階屋根に唐破風を付けます。

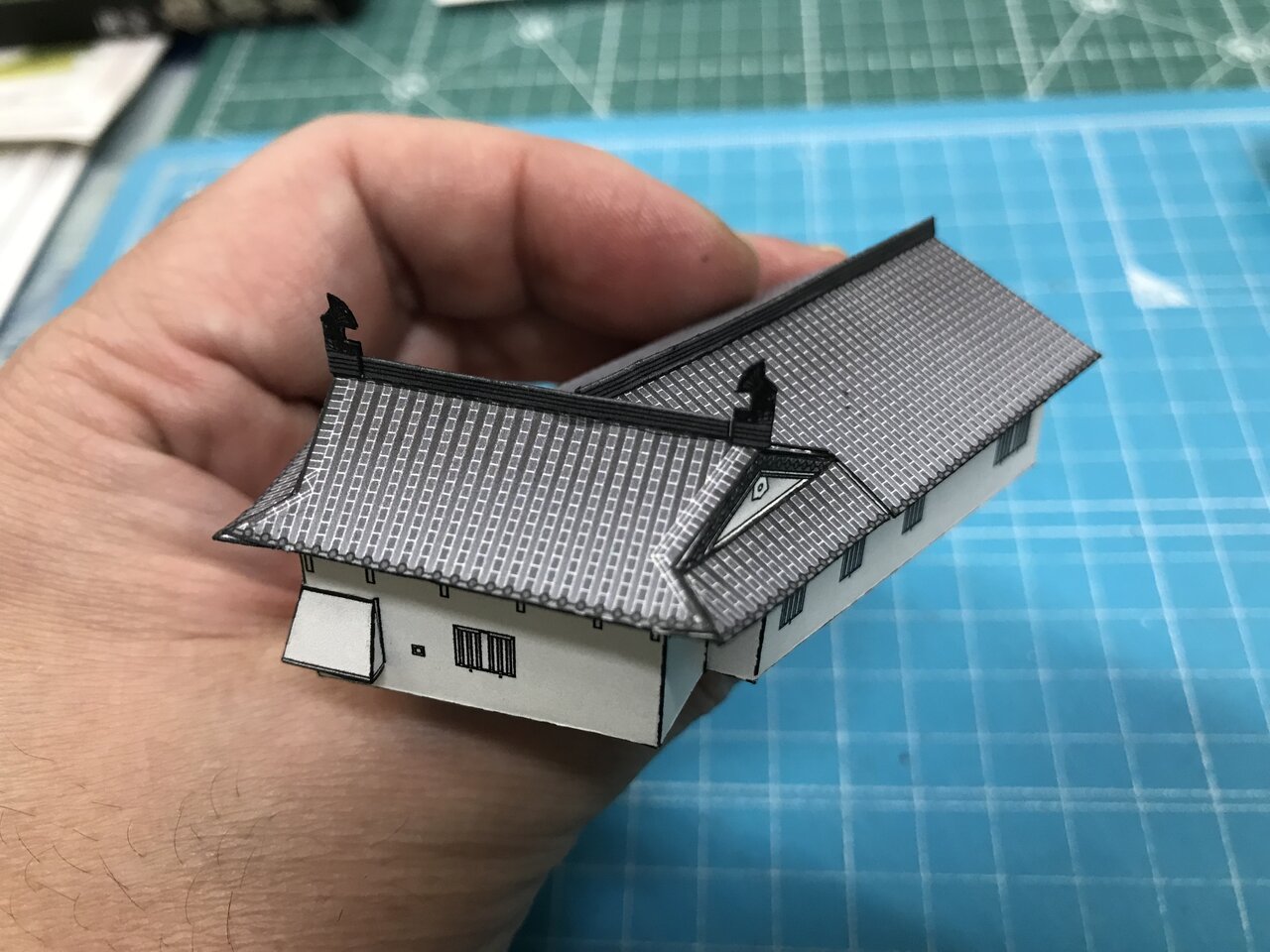

1階屋根に2階を乗せ接着。そして先ほどの3つつないだ長い屋根を接着します。この手順13で作った長い屋根の88番屋根裏はこのホの櫓に接続後に折り返し接着すると一番良いと思います。









2階屋根を接着。










手順15

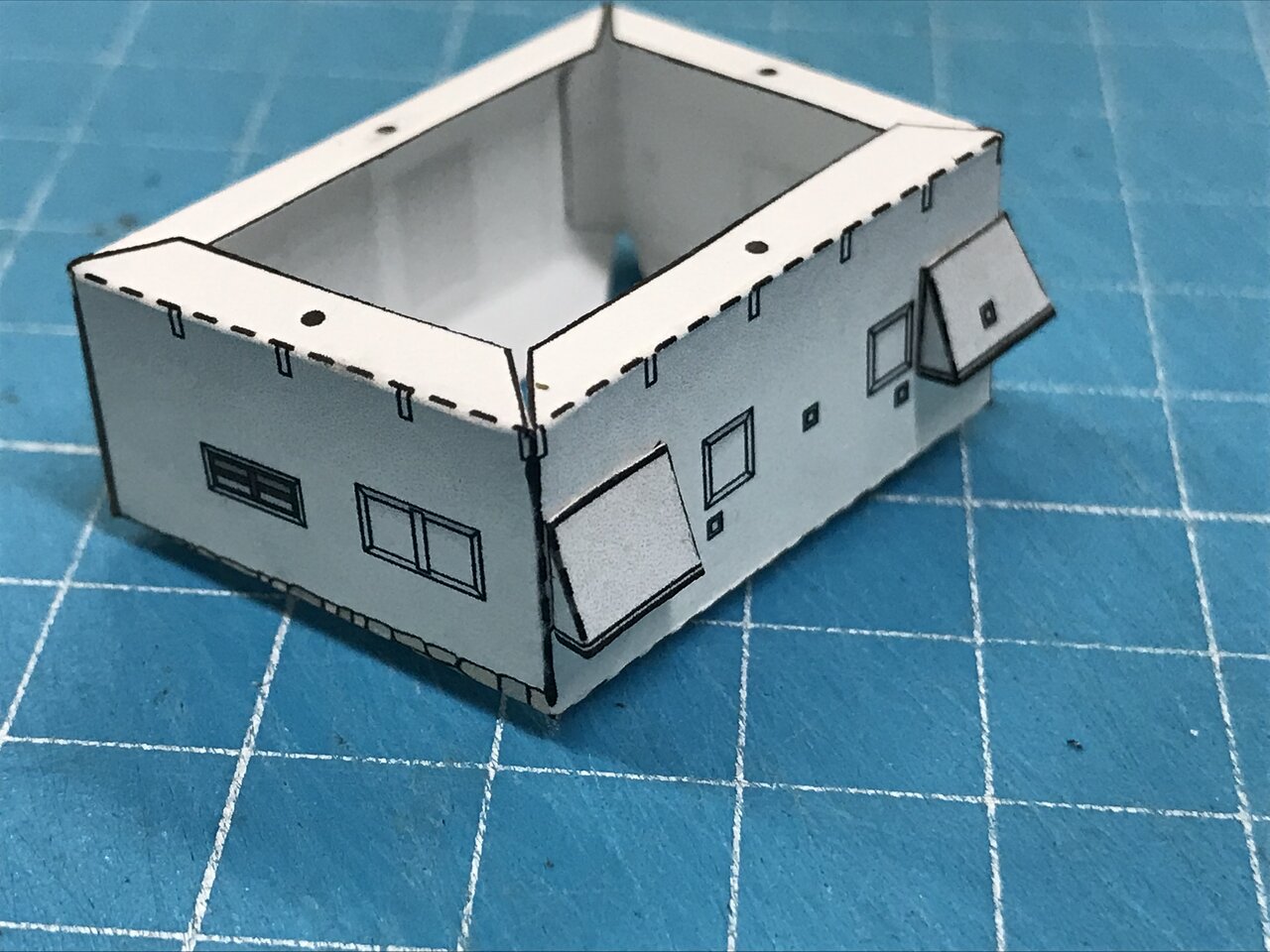

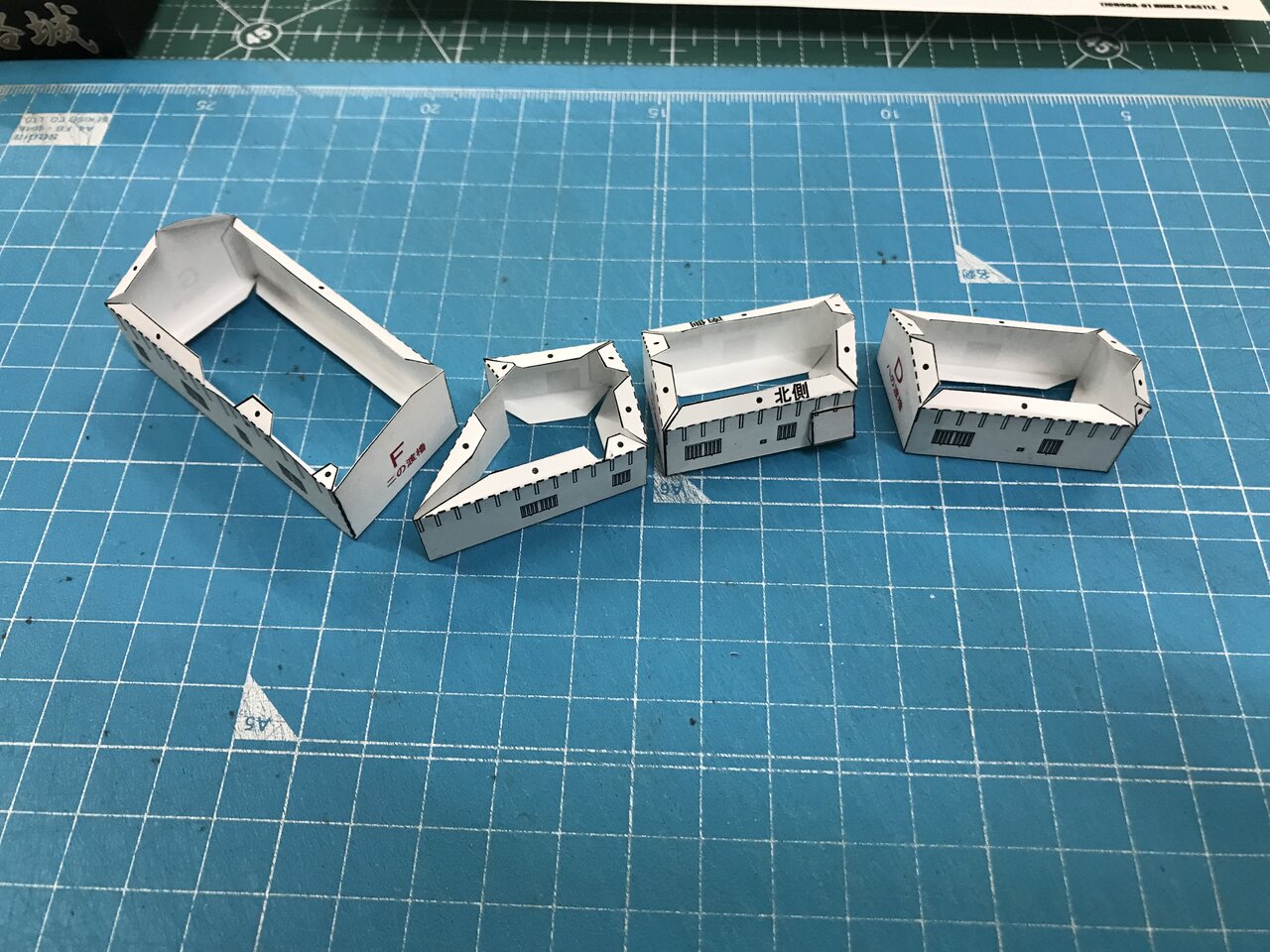

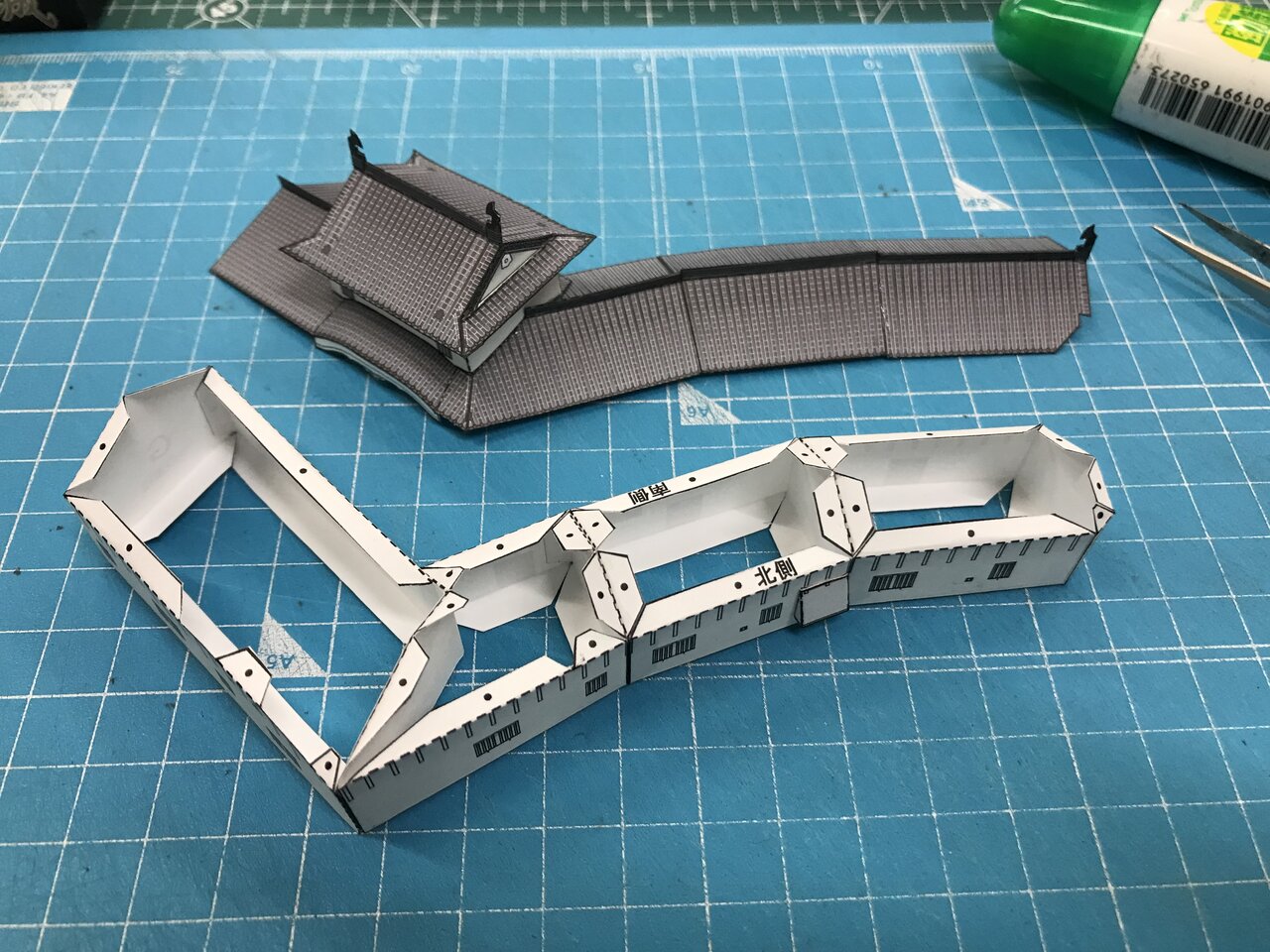

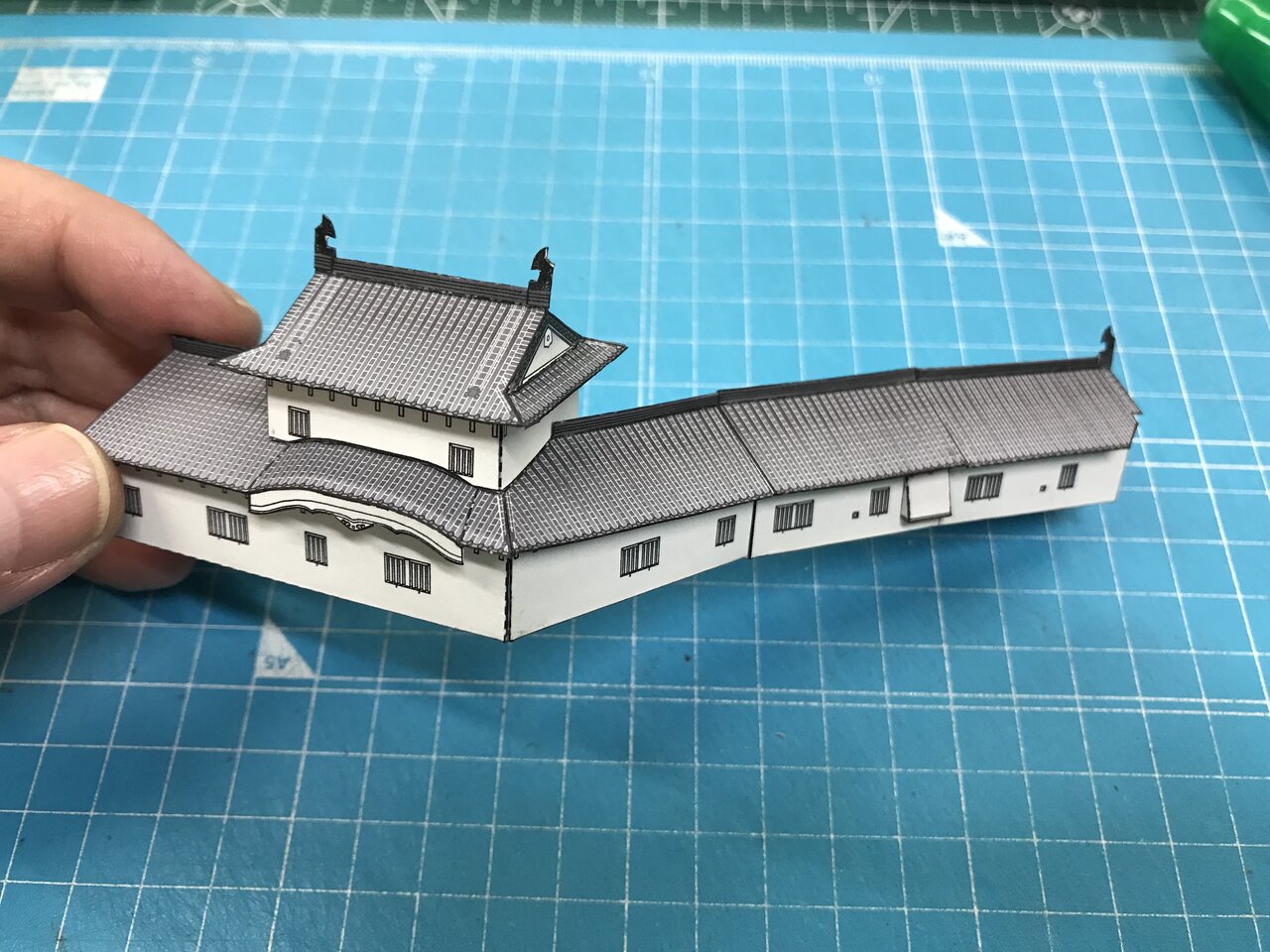

櫓1階部を個々に組み立てます。石落としが付くものもあるので忘れないように。そして右写真のようにすべてをつなぎます。この際、隙間が空かないように確り接着してください。角の部分などはピンセット接着面をはさむとしっかり接着出来ます。









手順14の屋根を乗せます。










手順16

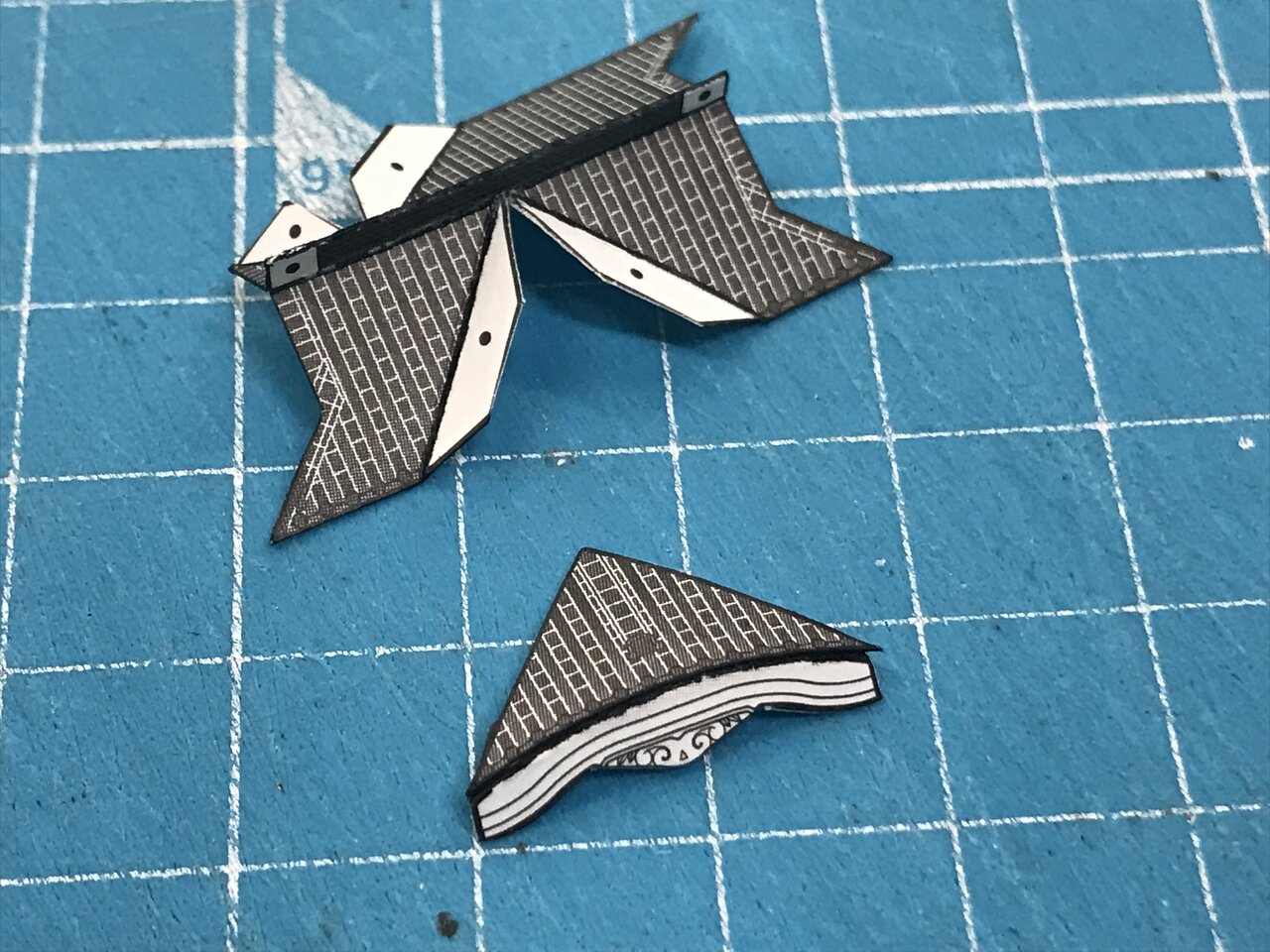

このヘの櫓は変な格好なので作り難いですが頑張ってください。屋根から作りますが、101番屋根に102、103の破風を接着します。









破風を貼り付けてから101の屋根裏を接着する。









次に100番の屋根を作り101屋根のどてっぱらに接続します。ここでシャチも付ける。

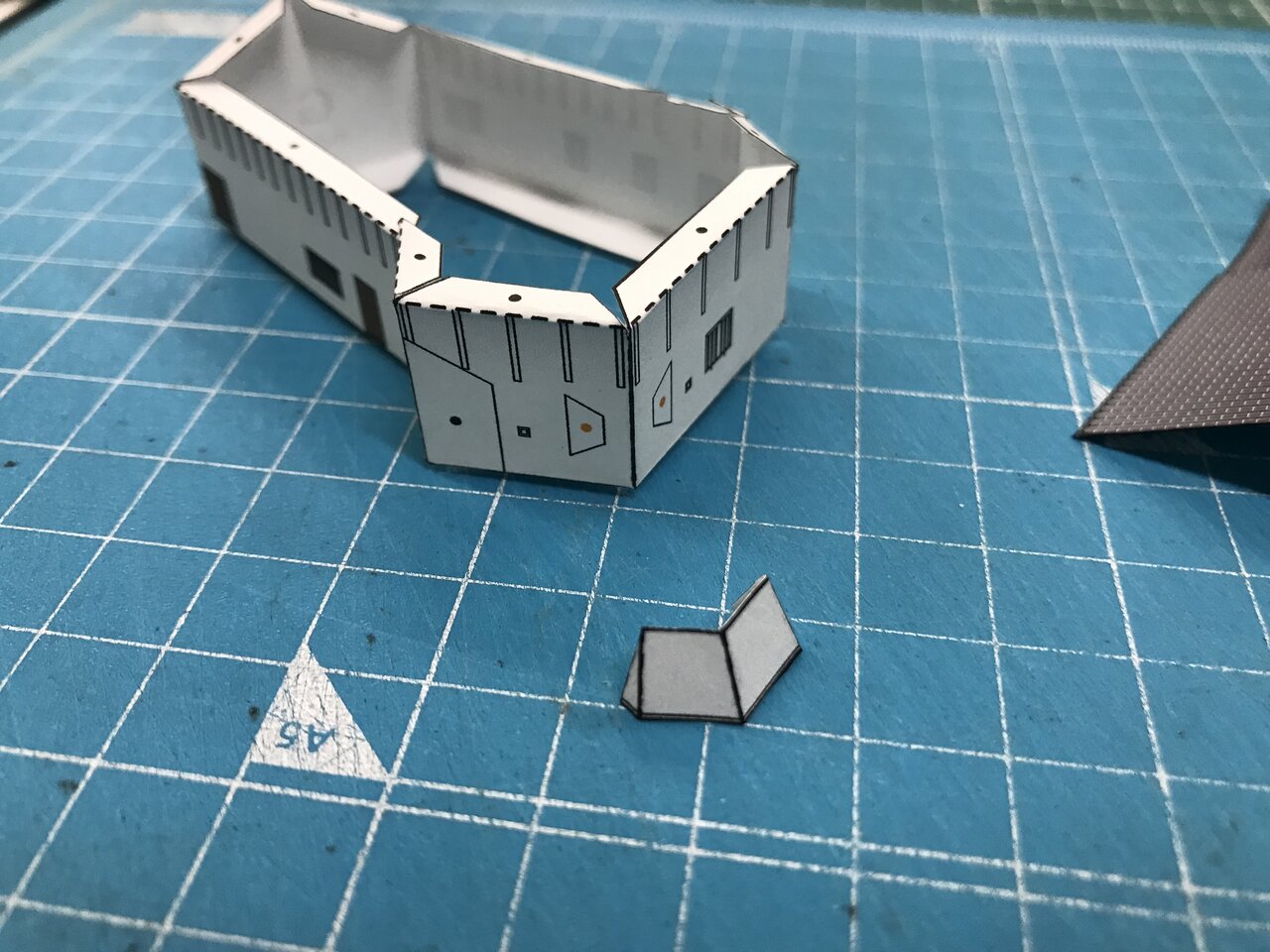

櫓1階部分です。形状複雑です。難しいからってウチに文句言うなよ。姫路城に言え！石落としも忘れないように。









そして屋根と接着します。


















手順17

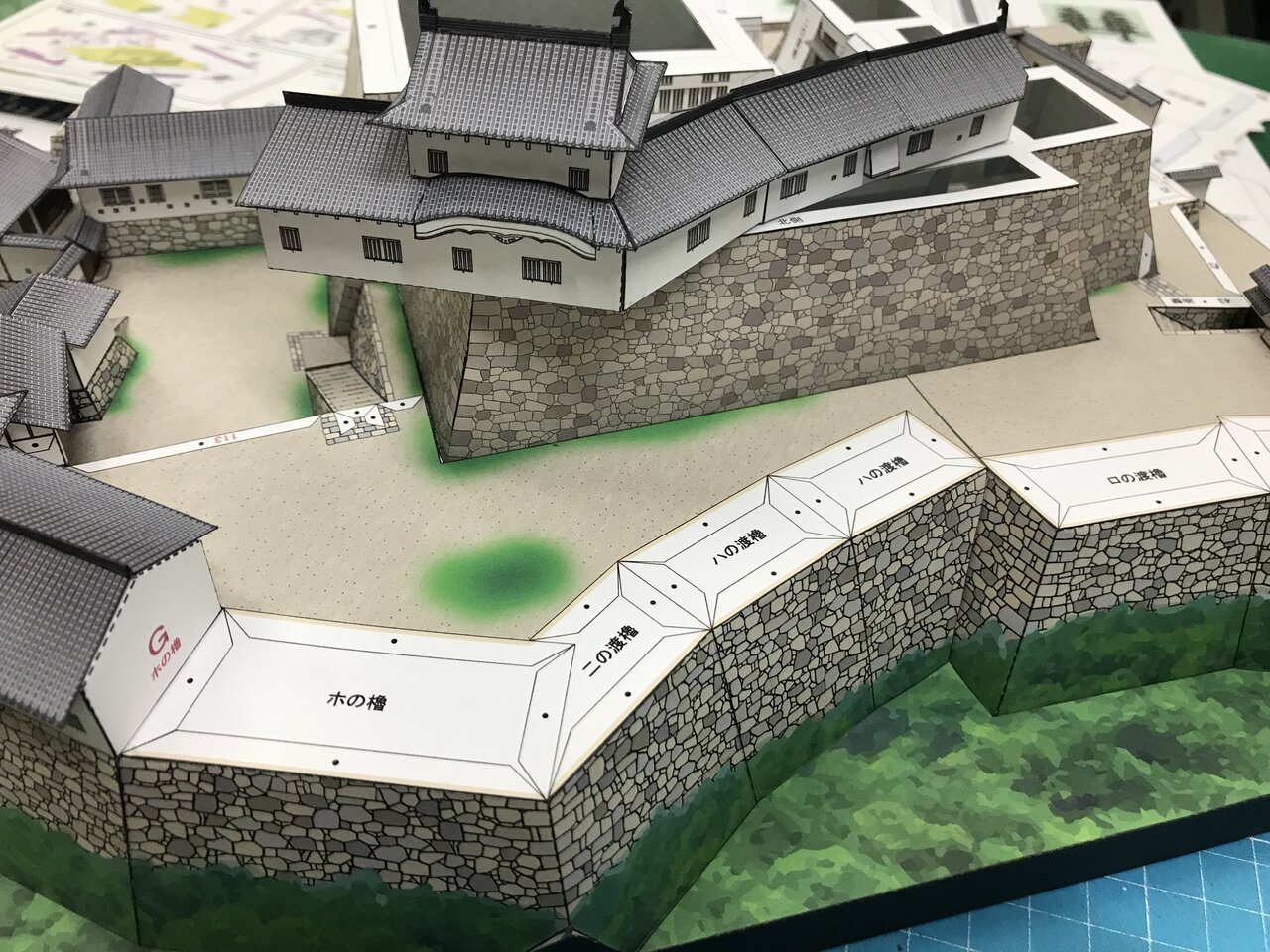

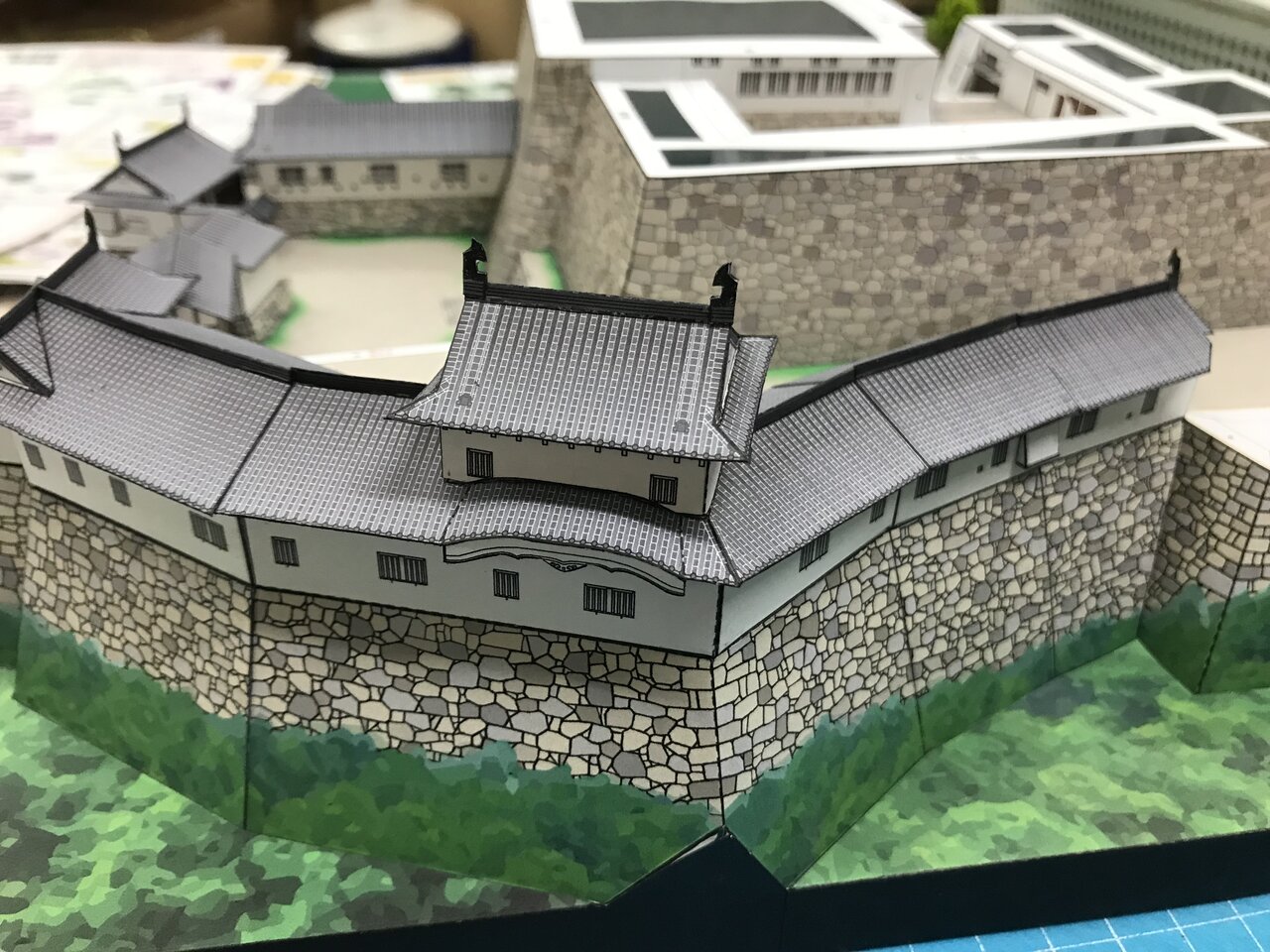

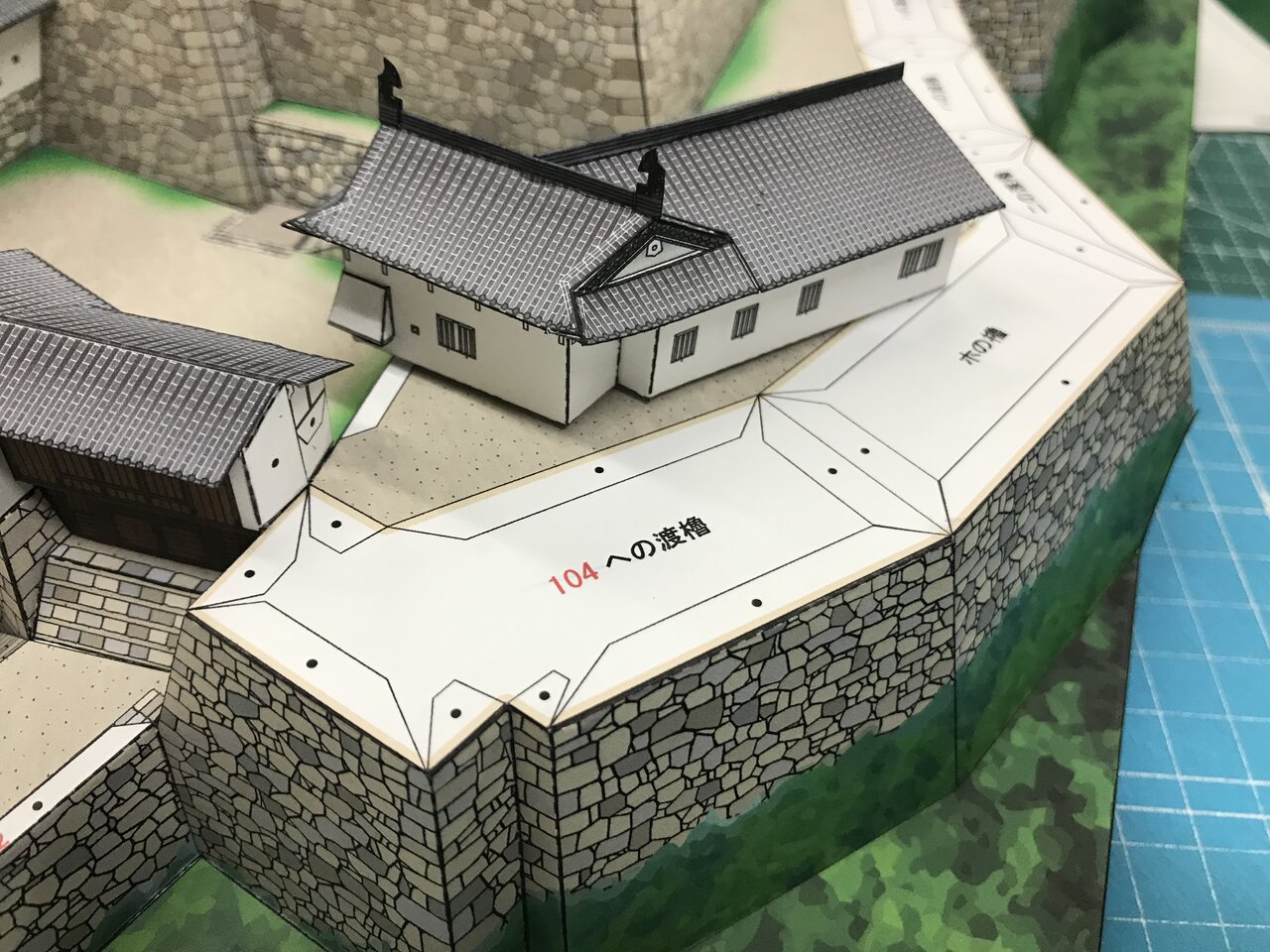

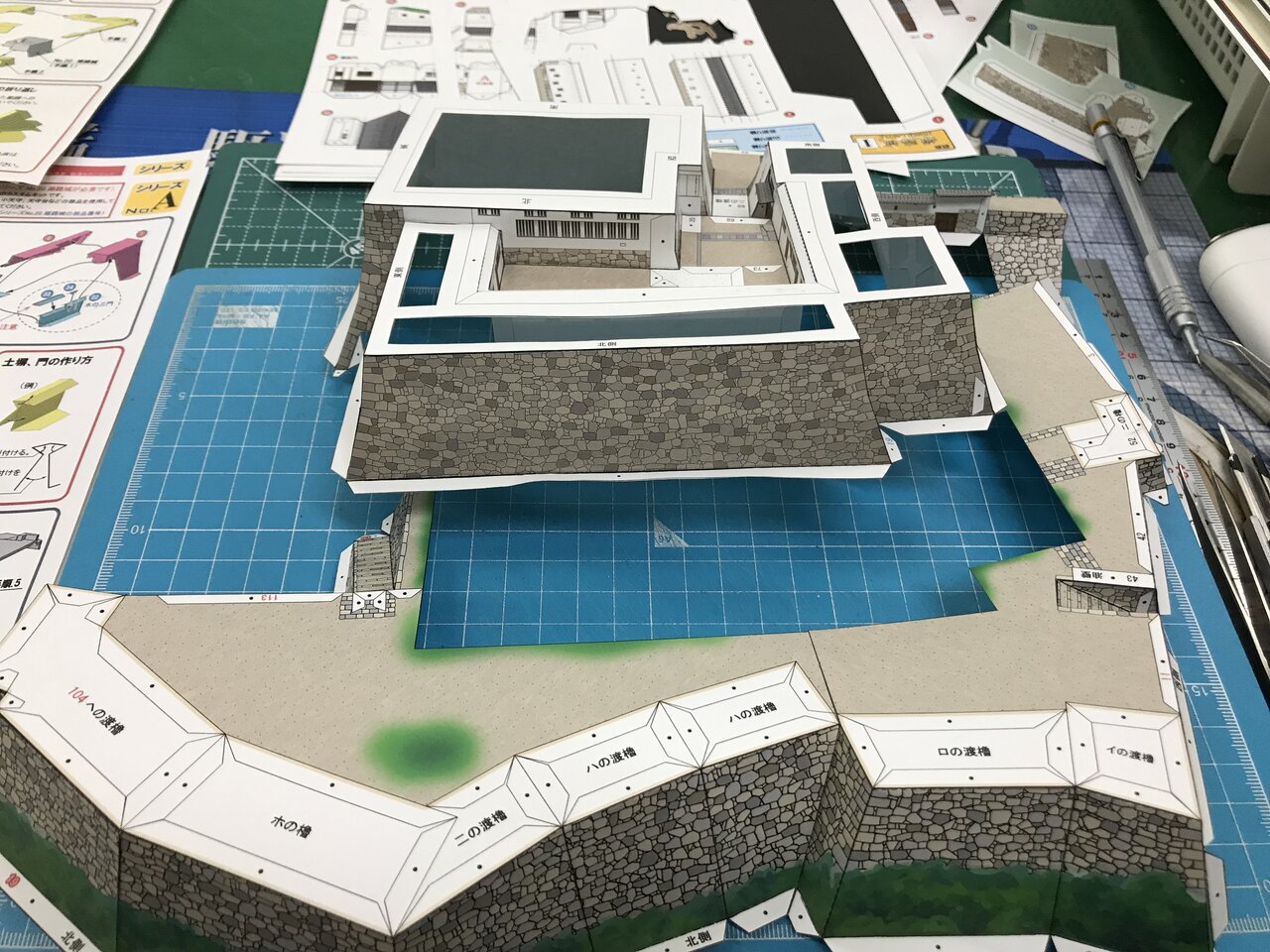

はい、ここまで作ってきた北腰曲輪の櫓の3つのユニットを本体に接着していきます。初めは組立図にも示している通り手順16で作ったヘの櫓を先に接着します。なんでかというとこの櫓を最後にすると、非常に接着作業が難しいからです。そしてもう一つはどうしてもズレが発生すると思うのですが、最悪コイツから接着していくことで取り付けができないという最悪の事態が回避できるからです。









次に手順15の櫓。接着前には一度どんなふうになるか接着位置に合わせて見てください。









最後に手順12の櫓。櫓を接着して行く度にズレが発生し、最後にここにシワ寄せが来ます。この手順で組み立てると、取り付けが出来ないという最悪は避けられます。ちなみに逆の順でやると最後の櫓がスペースにはまらないという事態になるかも。










手順18

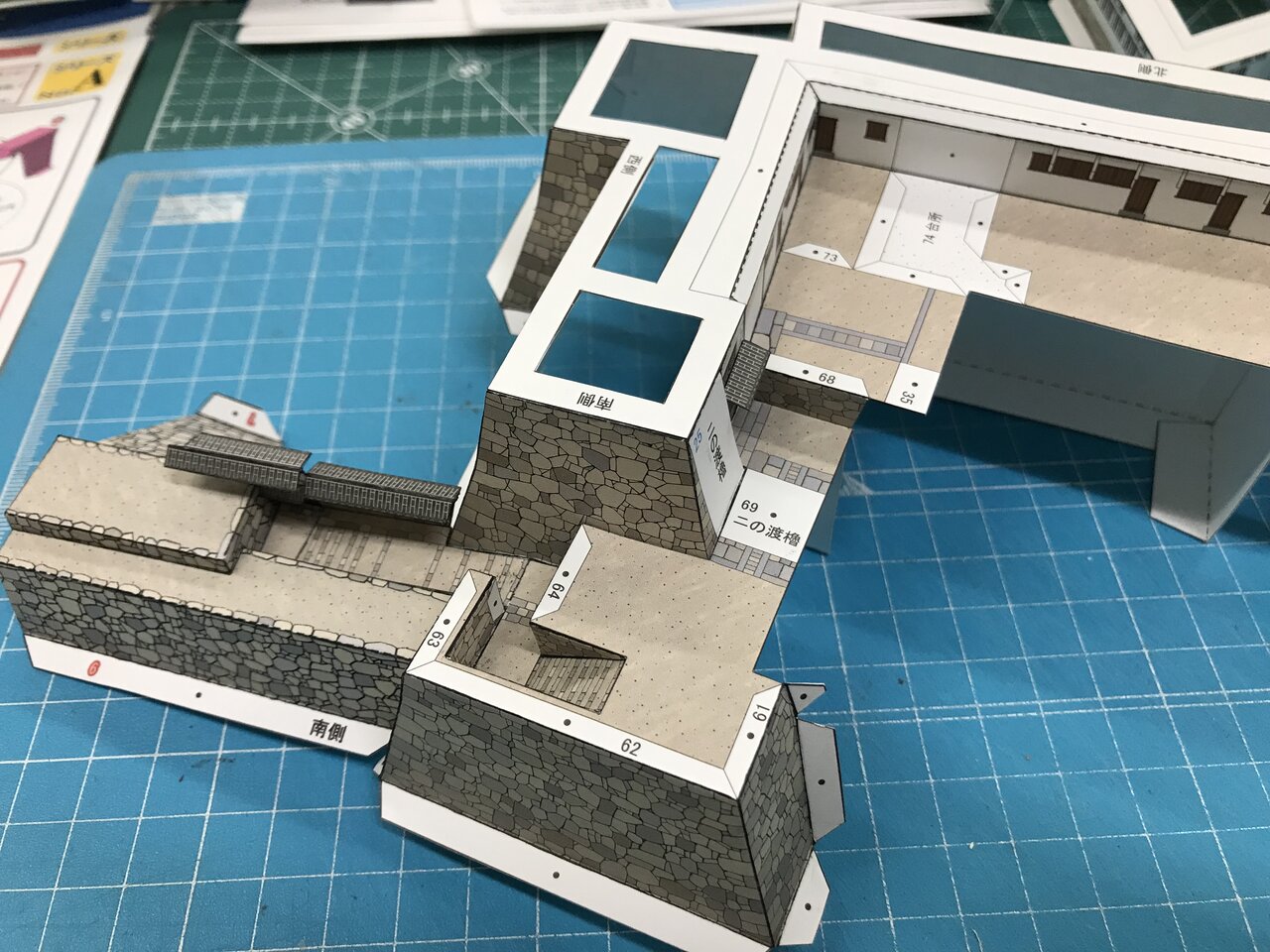

ここは「姫路城」の部品を使います。35の階段を付けます。

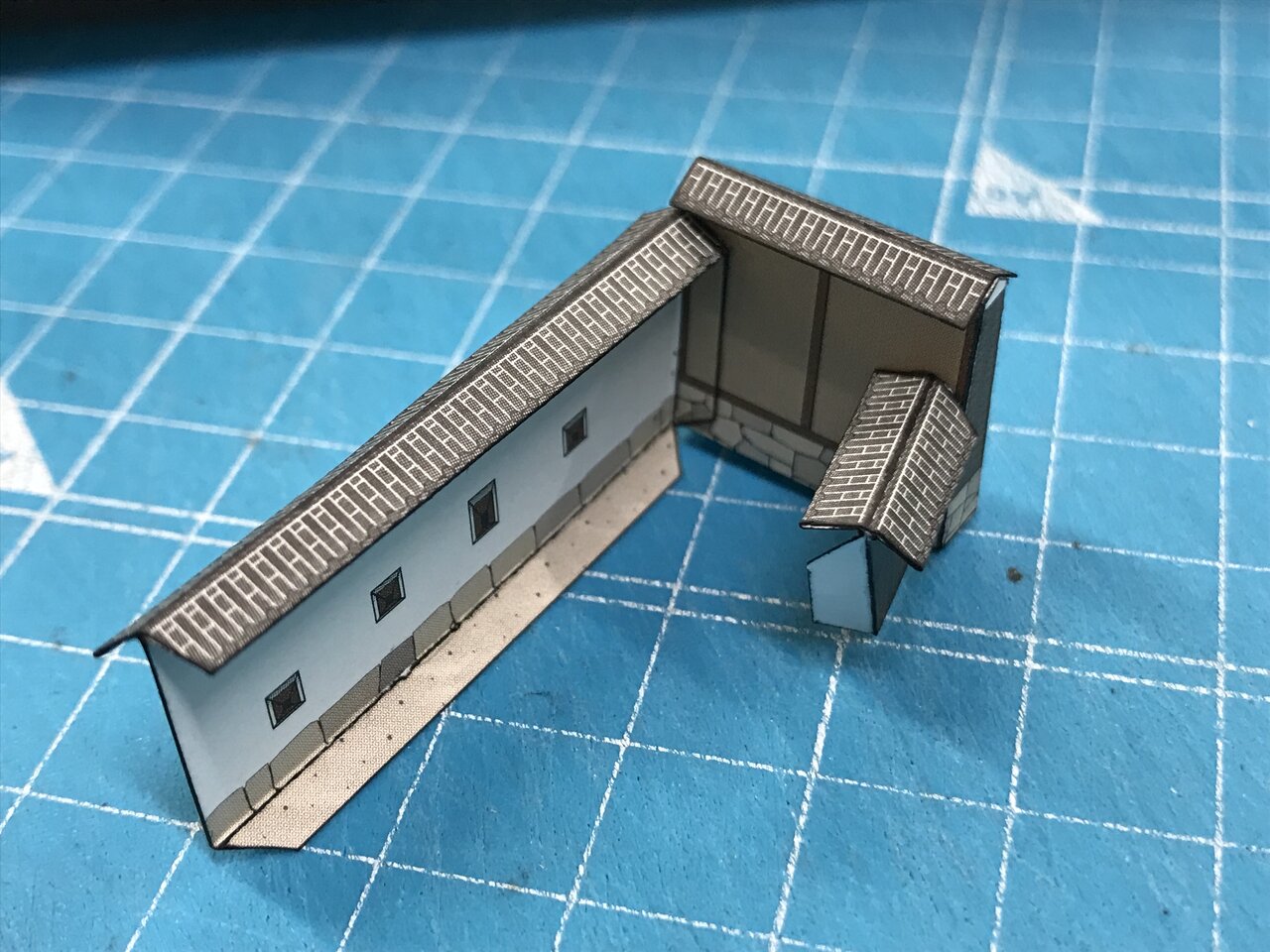

「姫路城」部品の土塀59～63を作りつなぎます。

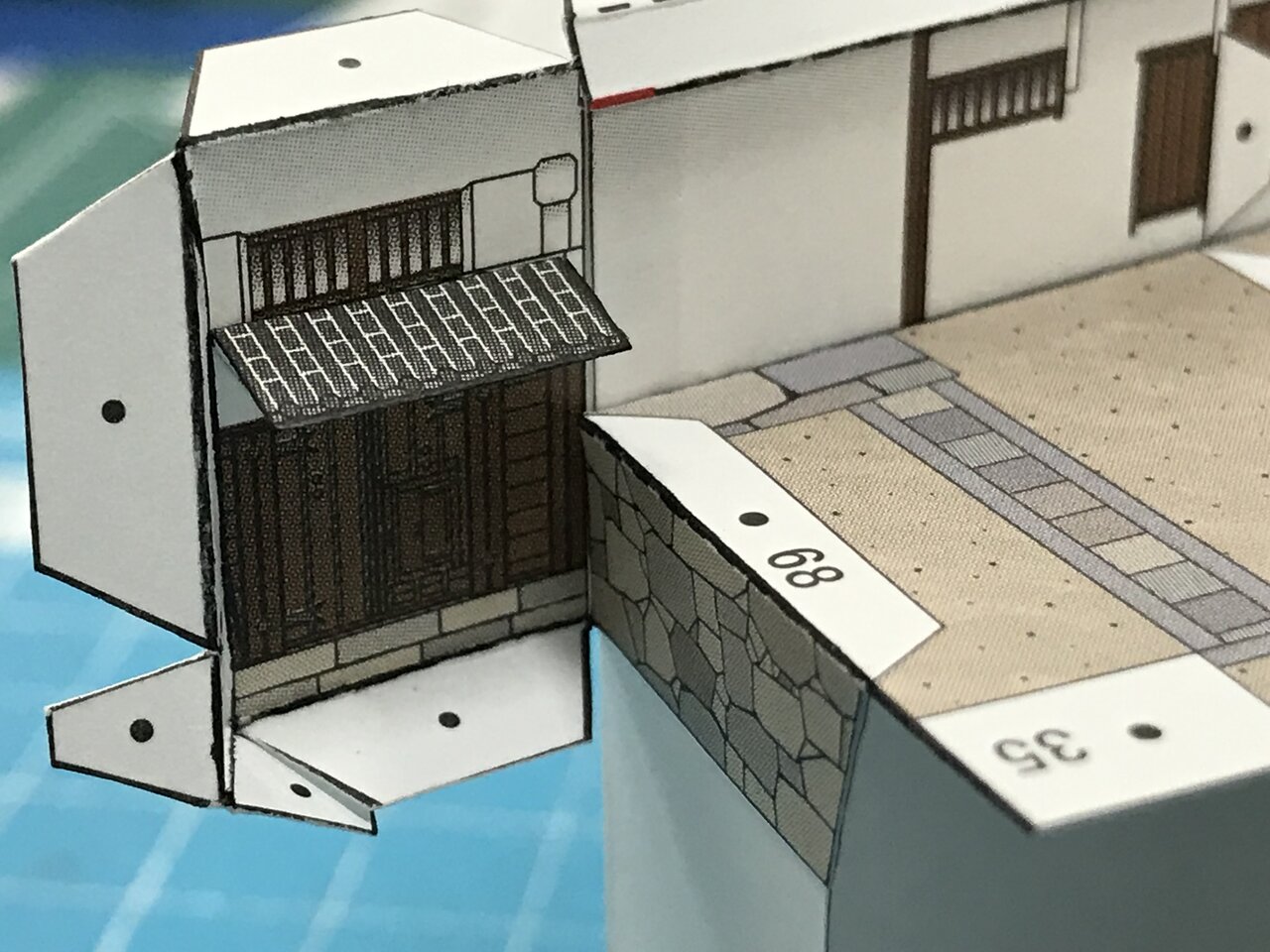

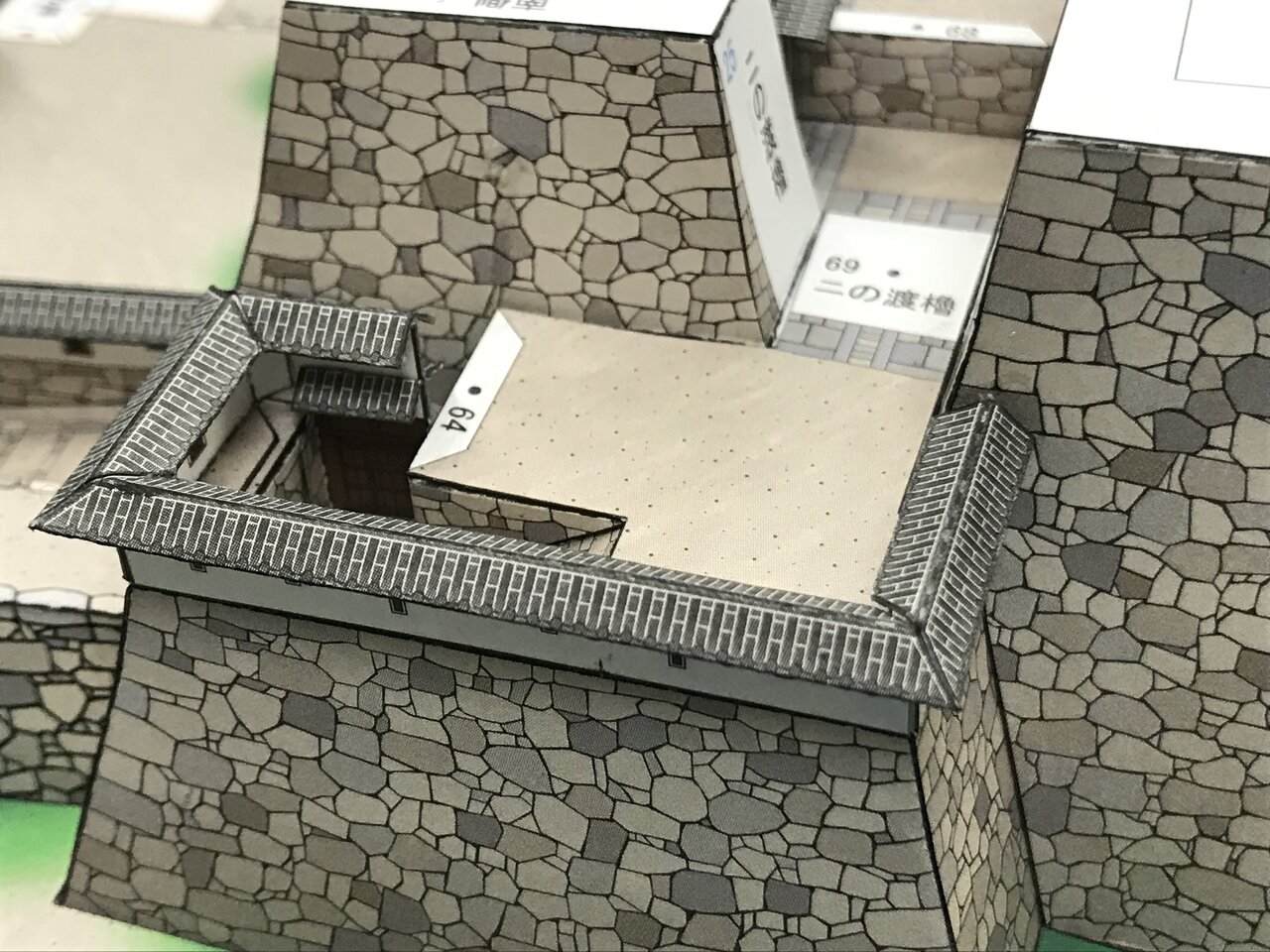

そして天守入口に接着します。ピンセットが無いとここは接着し難いです。最後に64土塀を右写真のように接着します。ここも64土塀を最後にした方が作業がしやすいです。










手順19
ヘの門です。これは「拡張キット」の部品です。
右写真のように門を組み立てます。格の高い高麗門です。

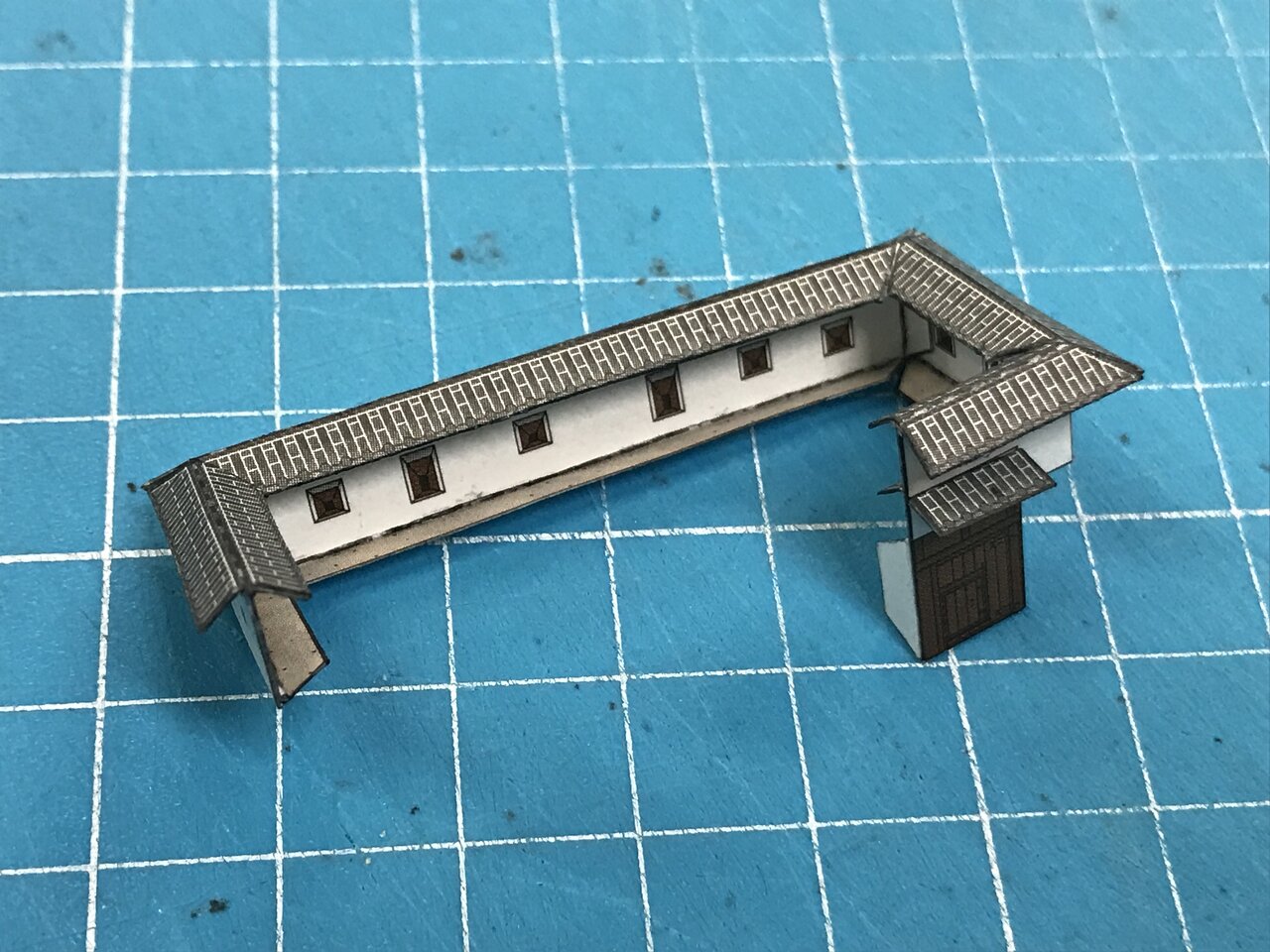

土塀も作って門とつなぎます。










手順20

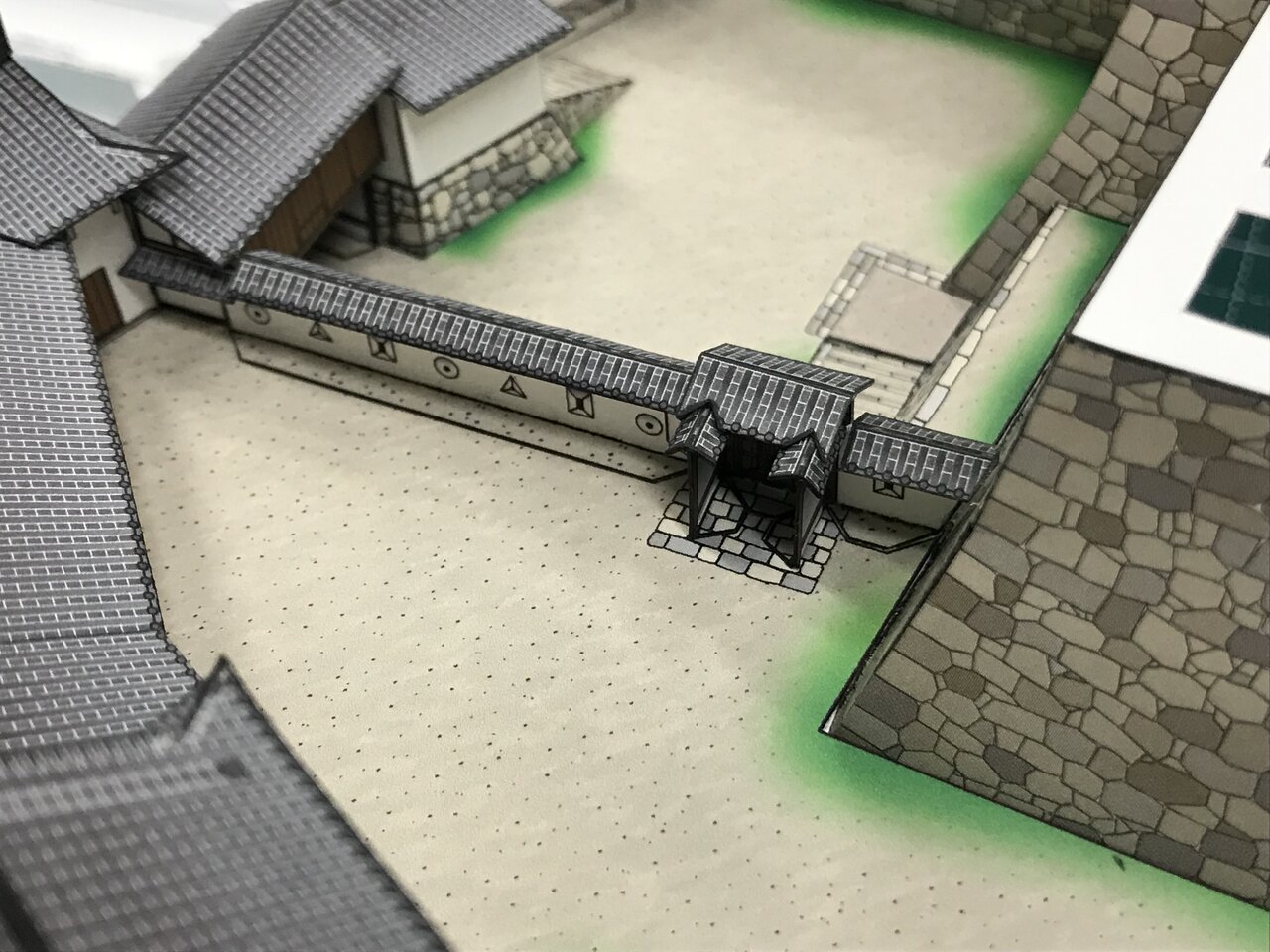

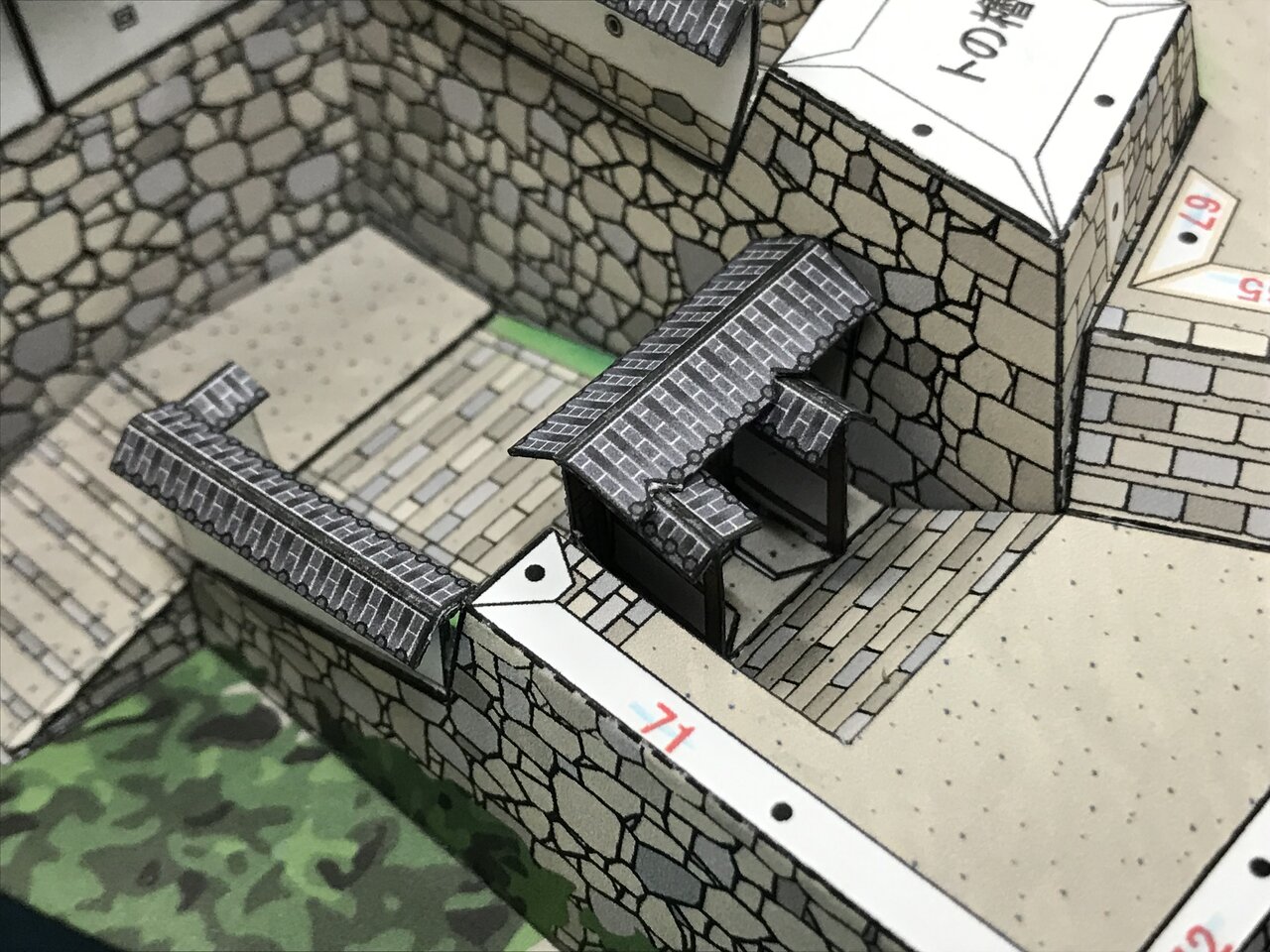

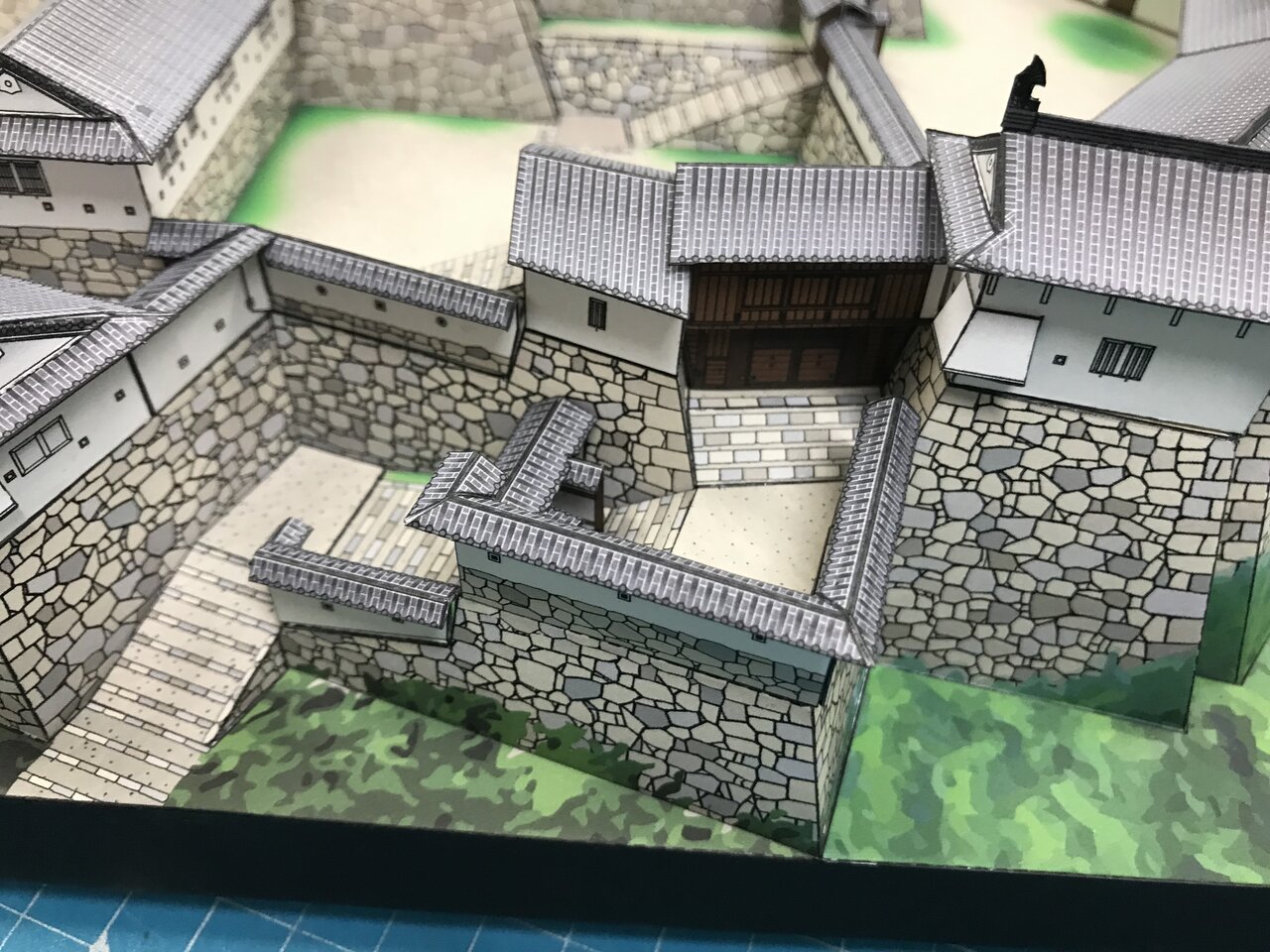

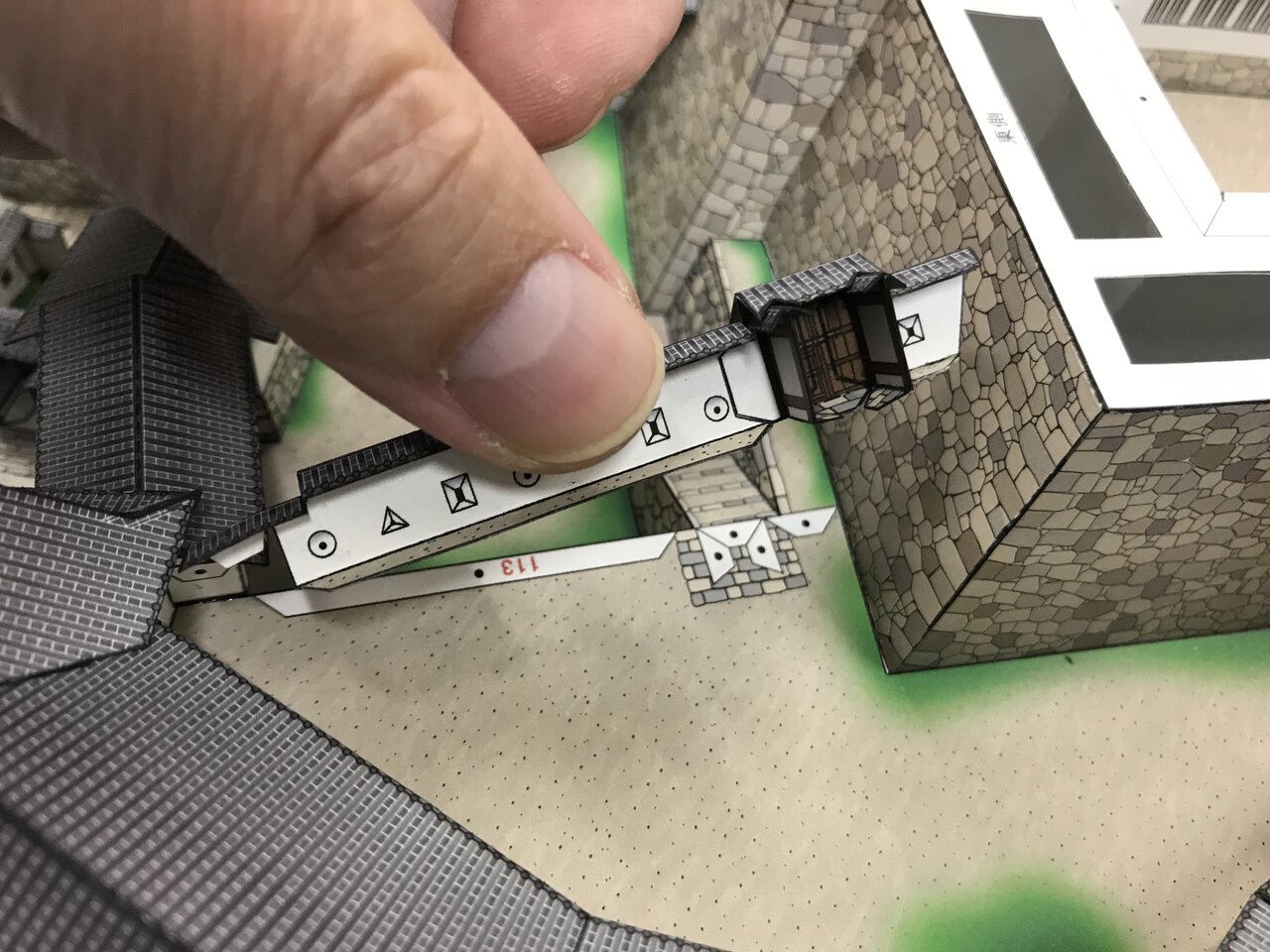

さっきの手順19の門を本体に取り付けます。天守台に接続する土塀の端面には接着剤を塗った方が固定できますよ。この姫路城デラックスに挑戦する人には余計なお世話か？
またその反対側の端はとの門櫓に接着です。









そして70～72の土塀をつなげて右写真の位置に接着。









これで「拡張キット」の部品は107と108を残しあとは全て使いました。
あっ、あと補強の柱もな。

ここでいっぷく。

















もう疲れたでしょ。あとは大小天守と

















この西側です。


















手順21

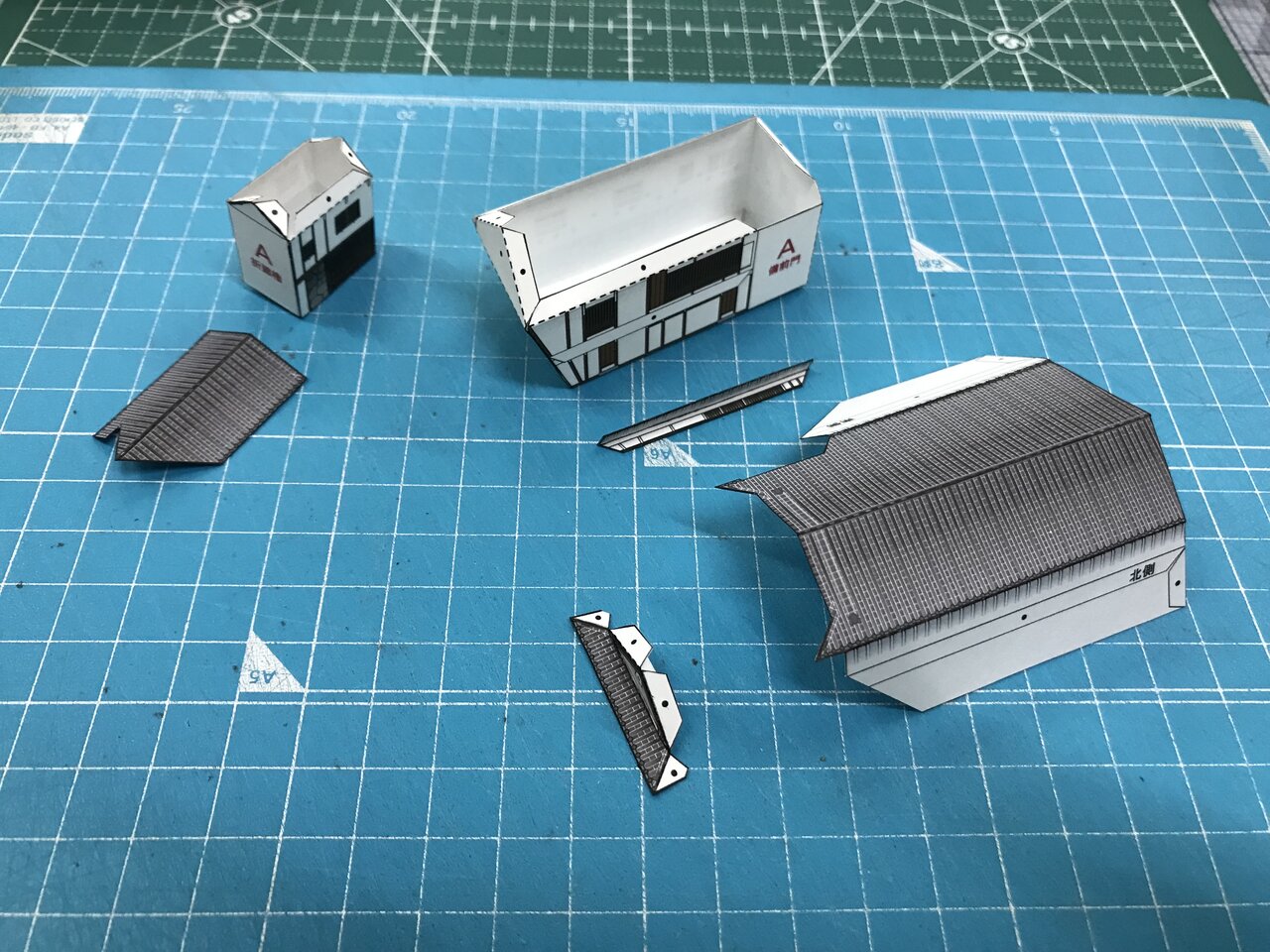

ニの櫓を作ります。作り方は「姫路城」の組立図の手順8を参照ください。
こいつも屋根が凄いので大変だ。

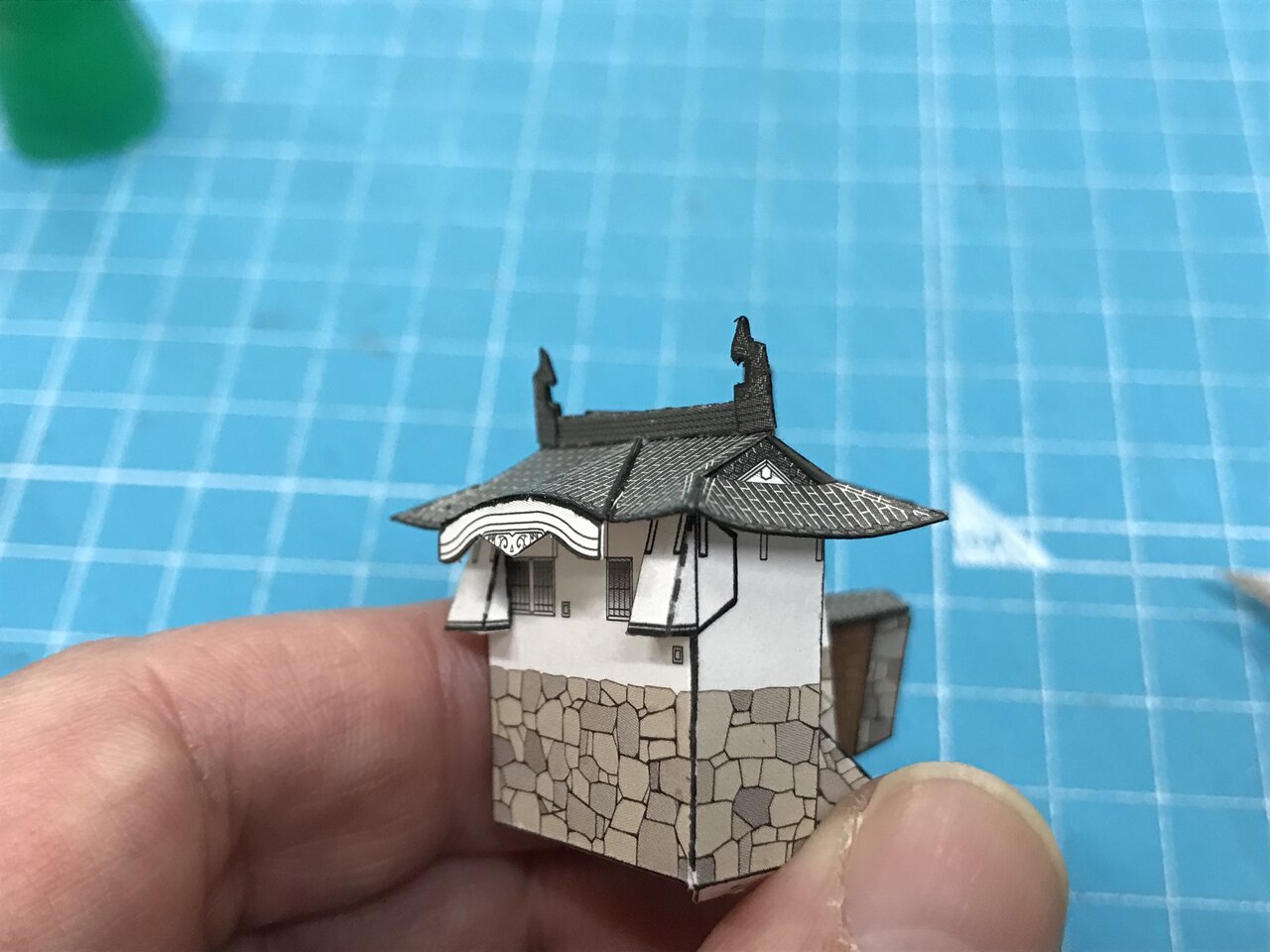

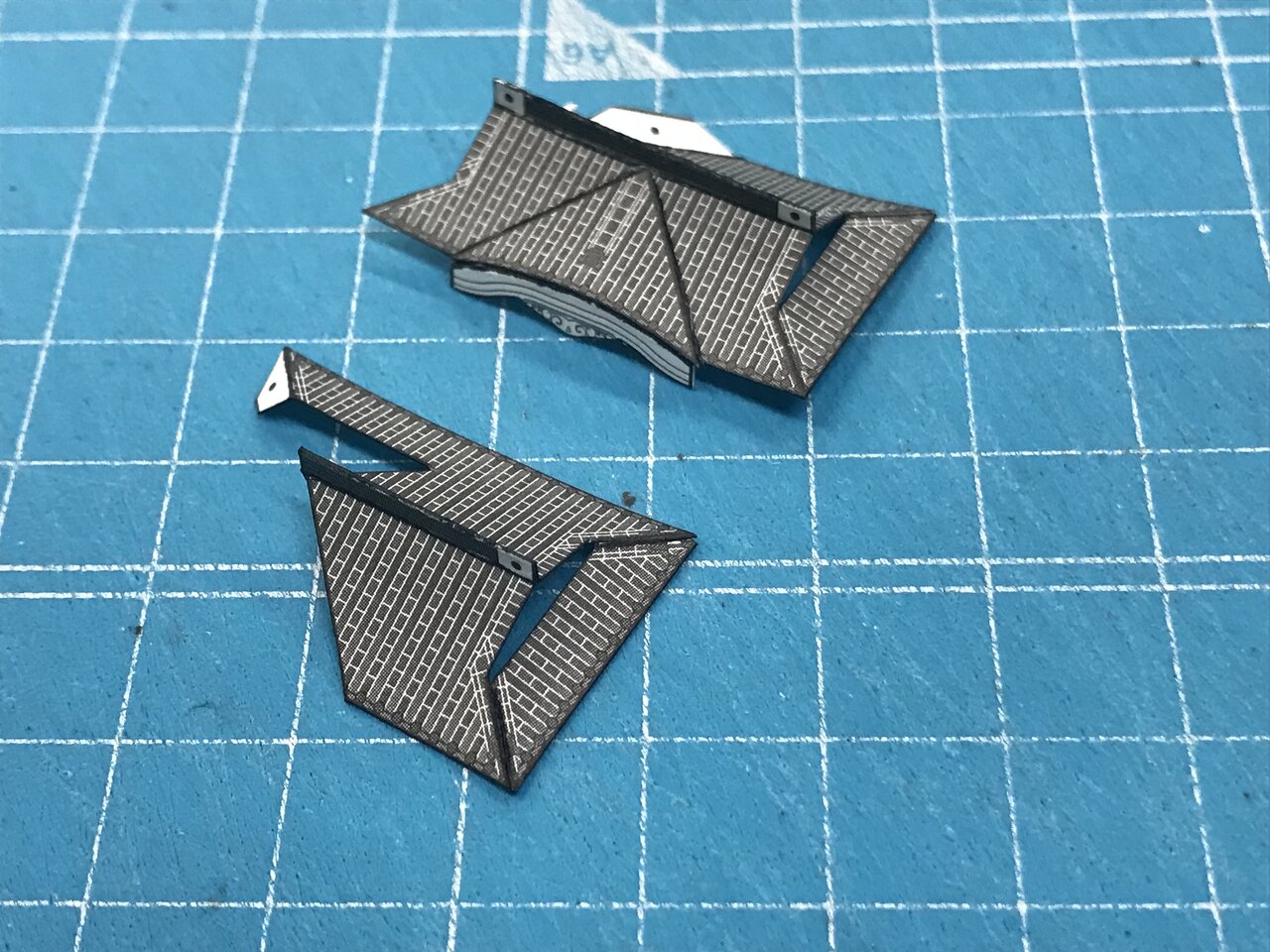

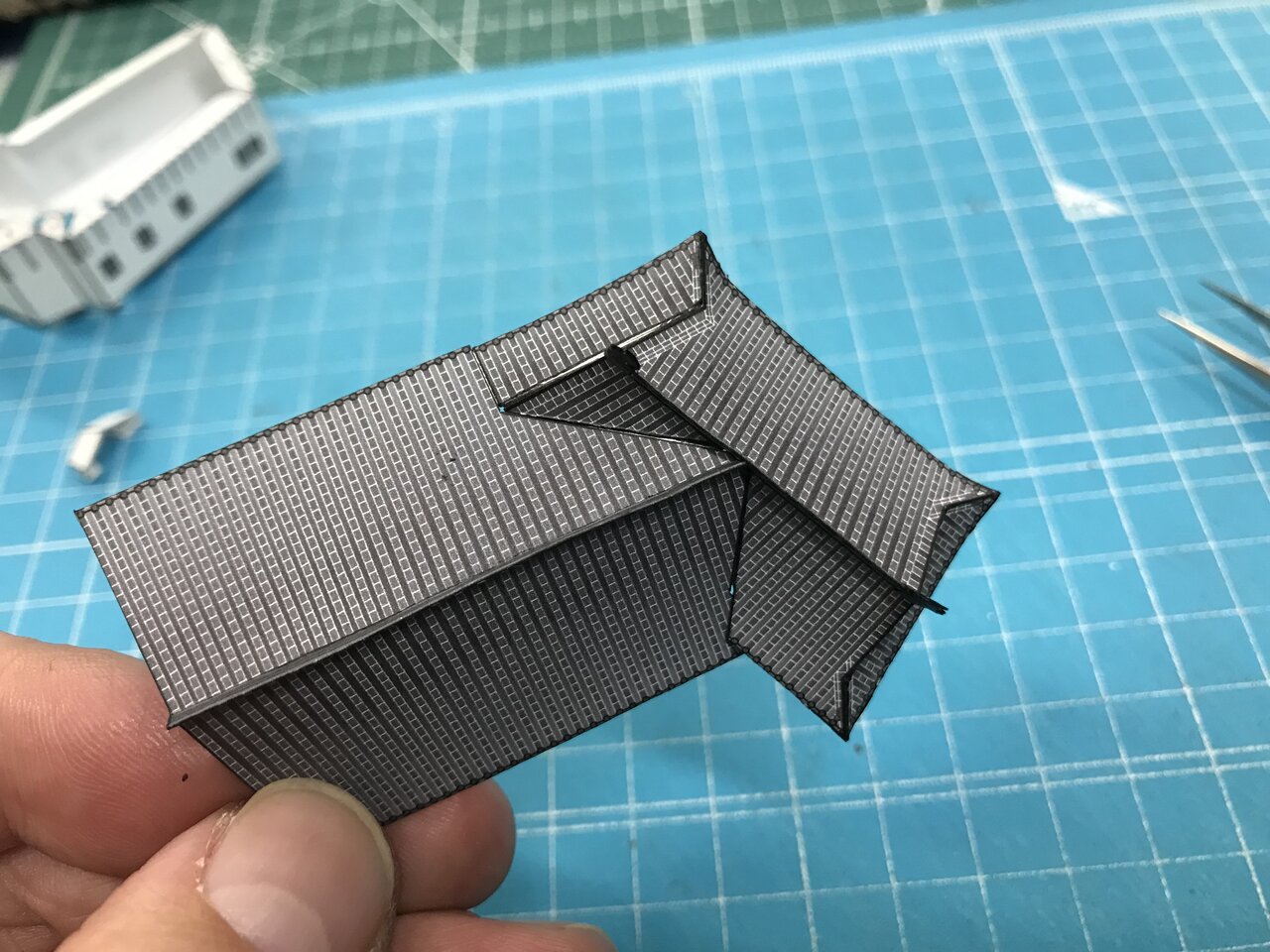

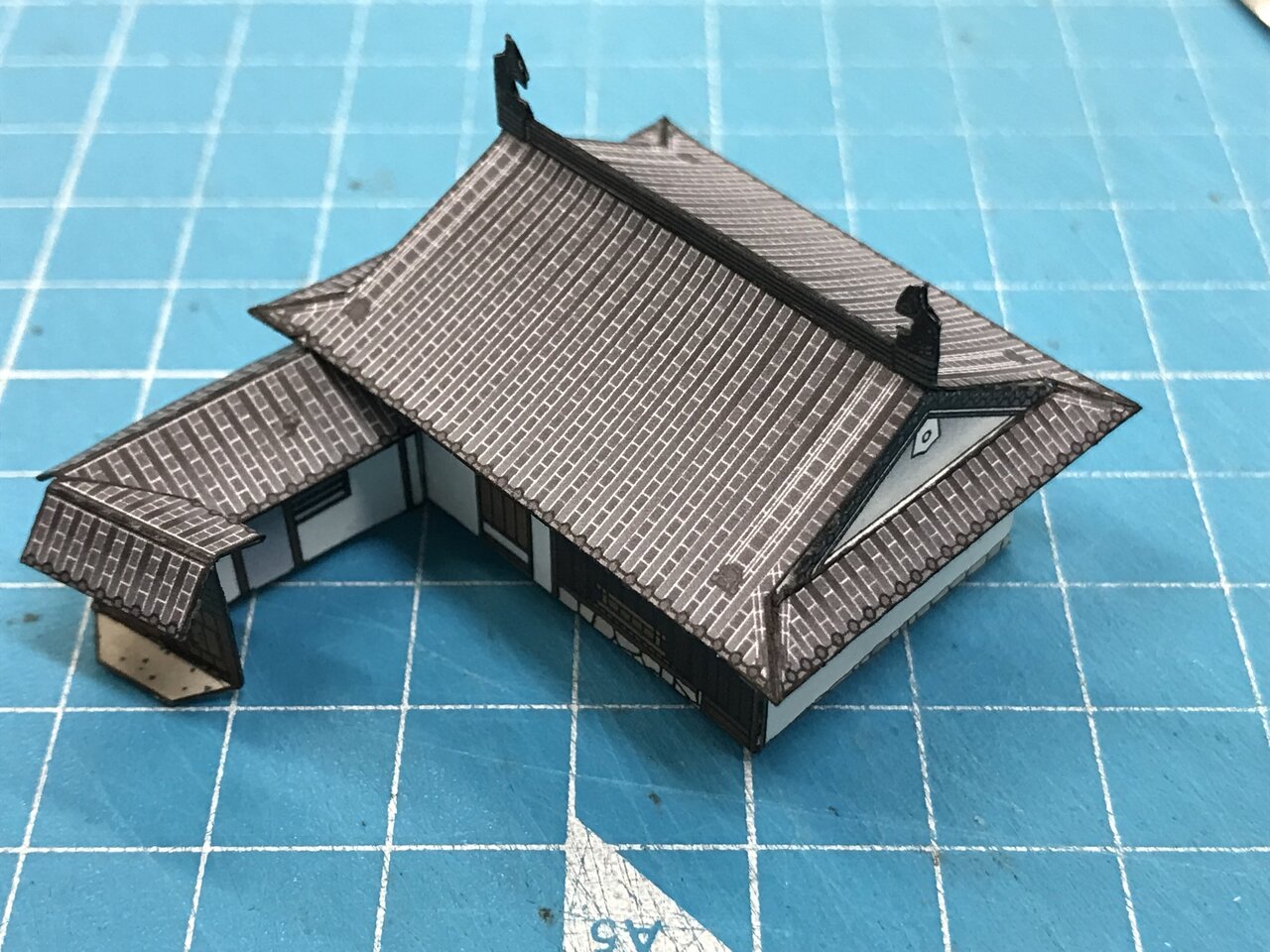

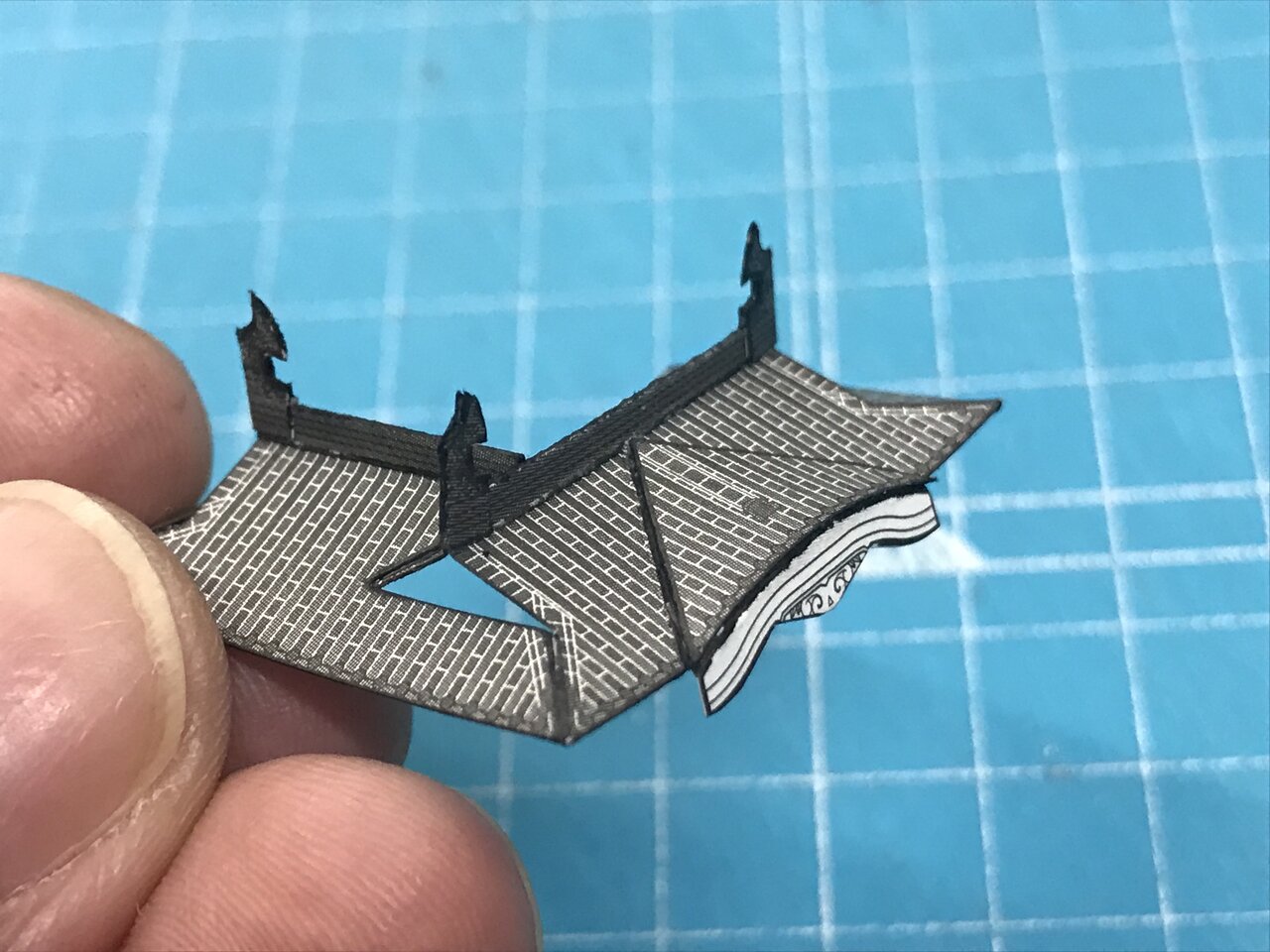

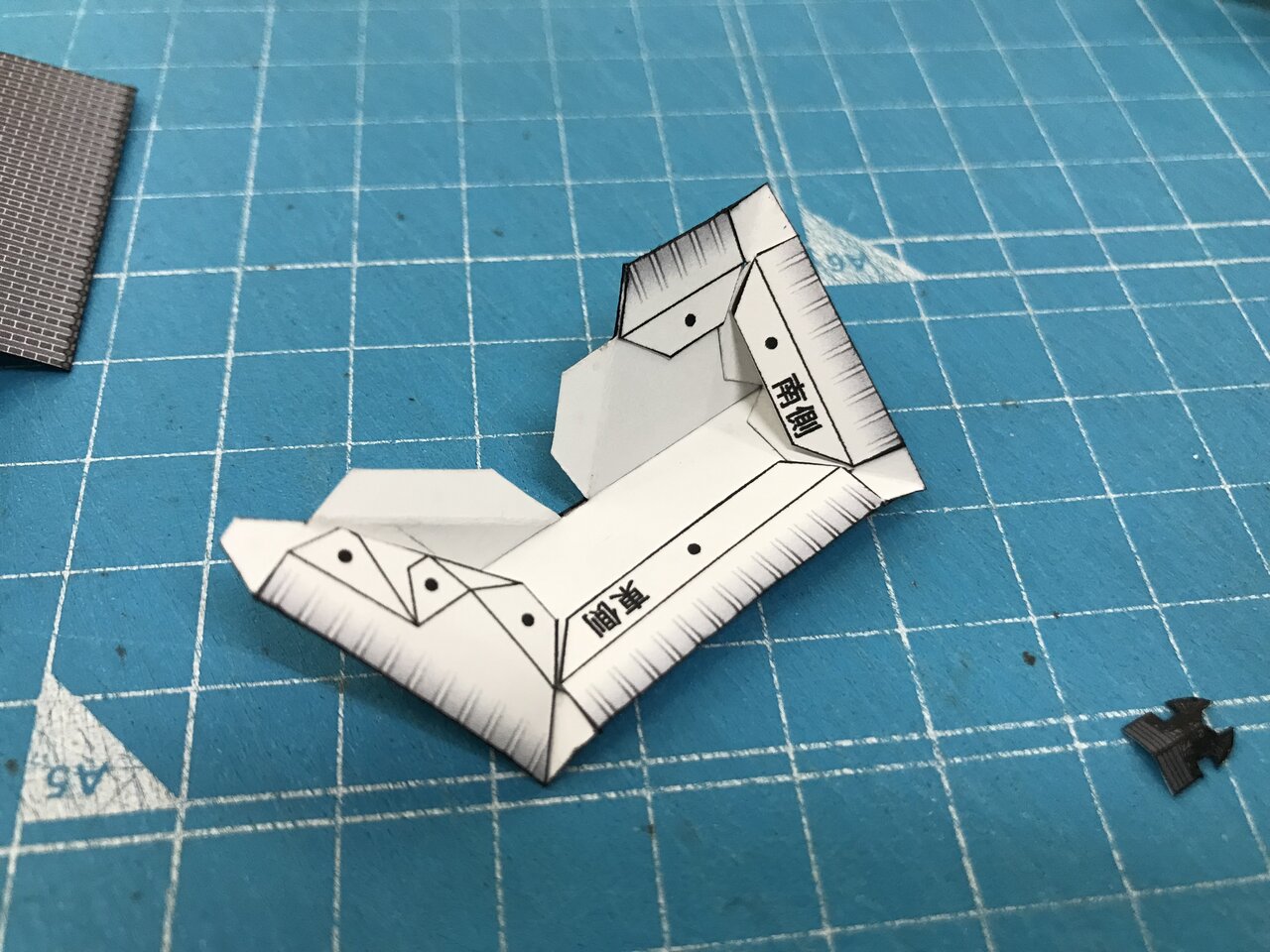

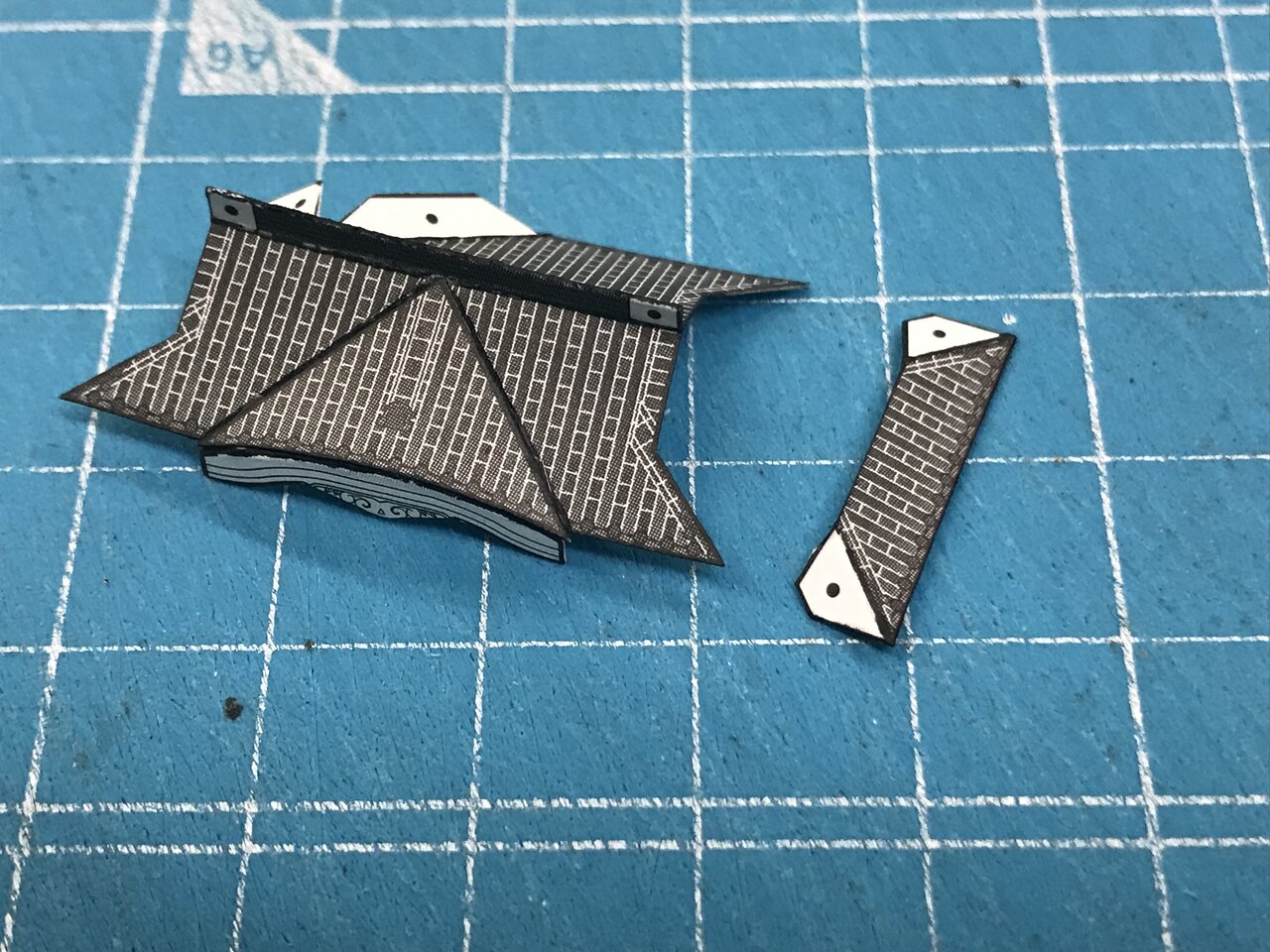

姫路城の中で一番複雑な屋根かもしれません。右写真のように2つの屋根を作ります。









そしてつないだらシャチも付けましょう。

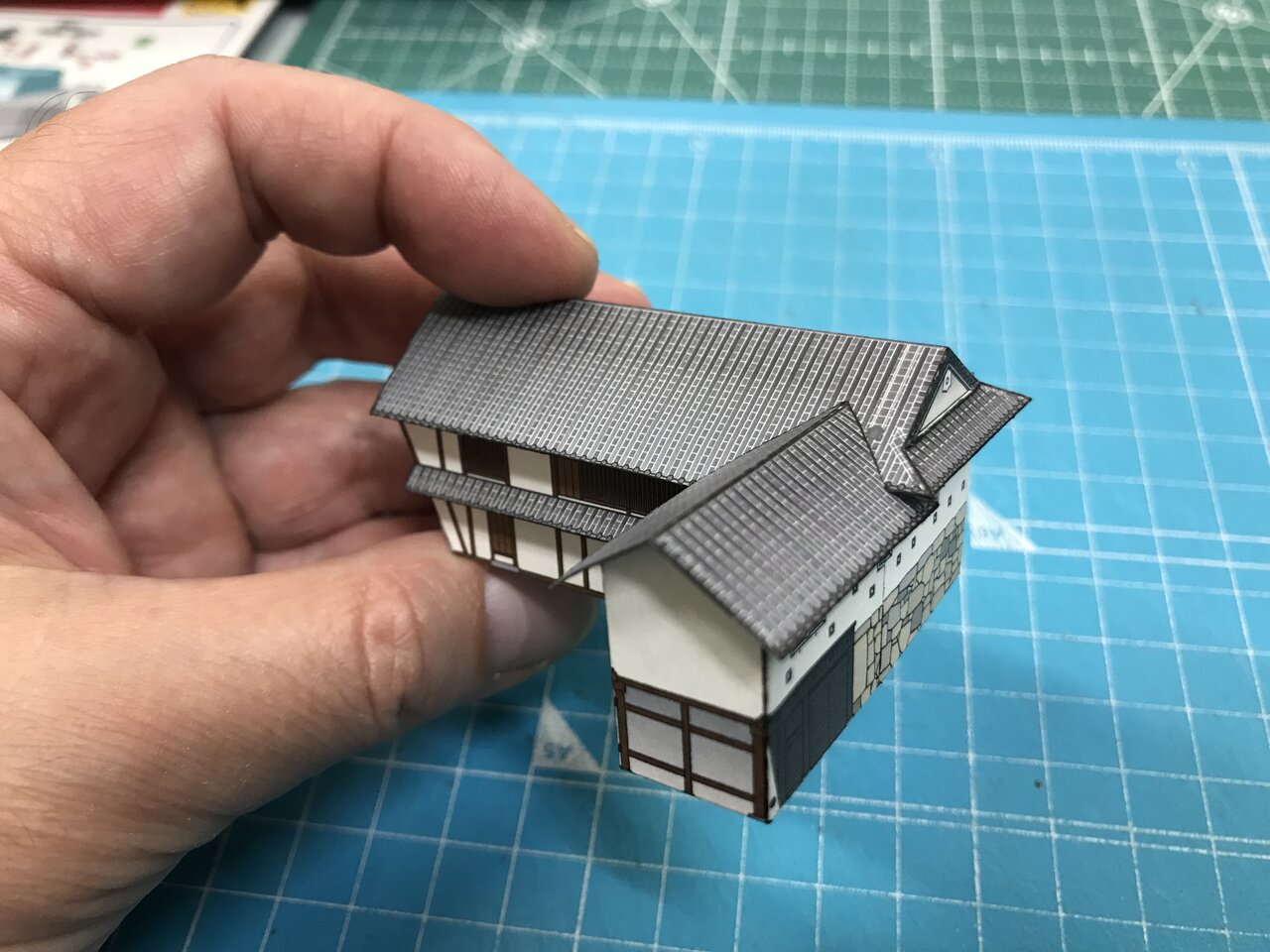

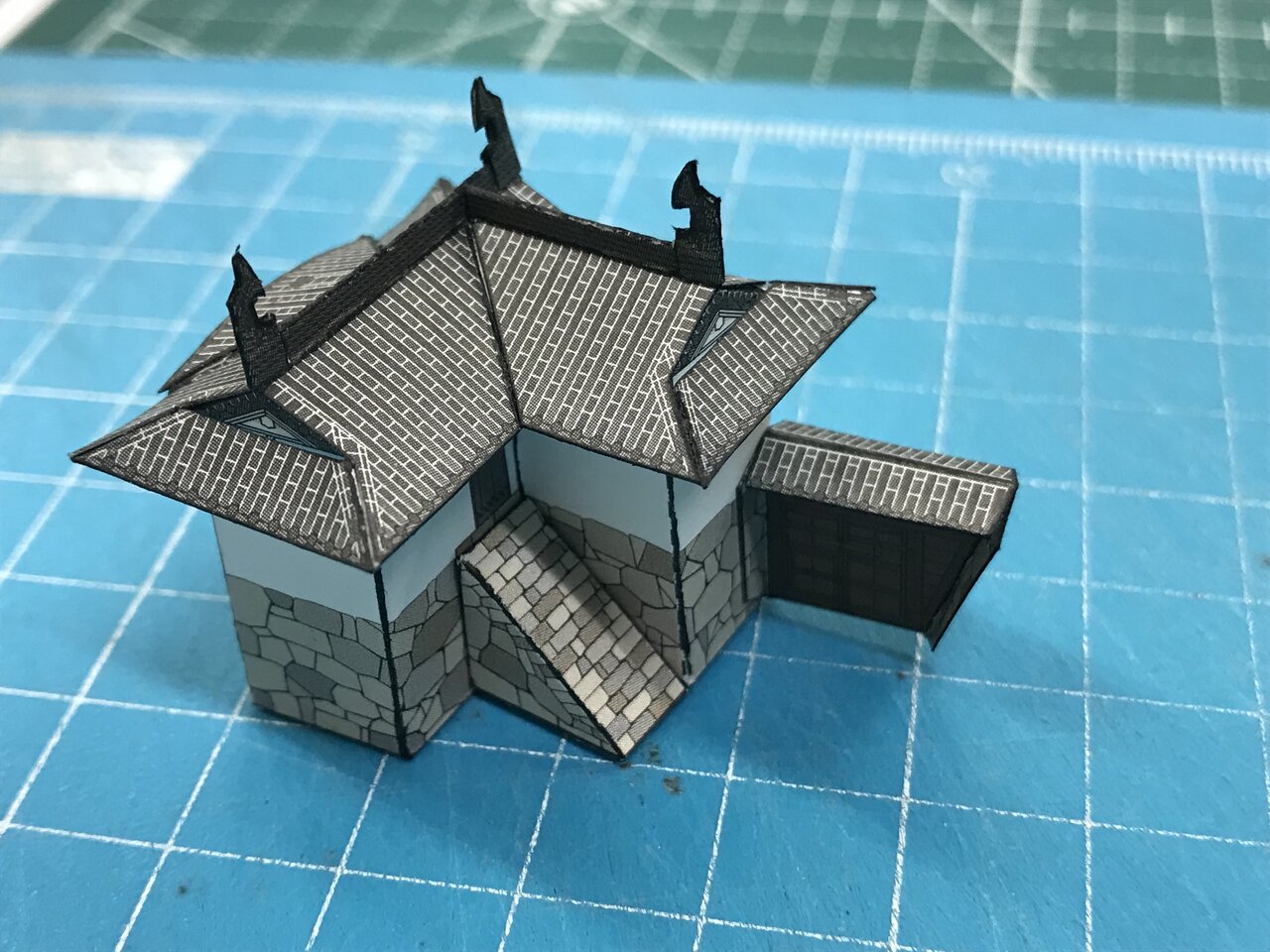

櫓本体Ｌ字になってます。先の屋根と階段を接着。









「姫路城」手順8にはないですが、67番の門を付けます。









そして、「拡張キット」の107と108の石落としをこいつに接着します。
「姫路城」の方では、ココの石落としは小さい部品だったので石落としは絵で表現していましたが、このデラックスでは、上級者向けということで石落としを作りました。今、絵が入っている場所の上から貼り付けてください。









こんな感じね。










手順22

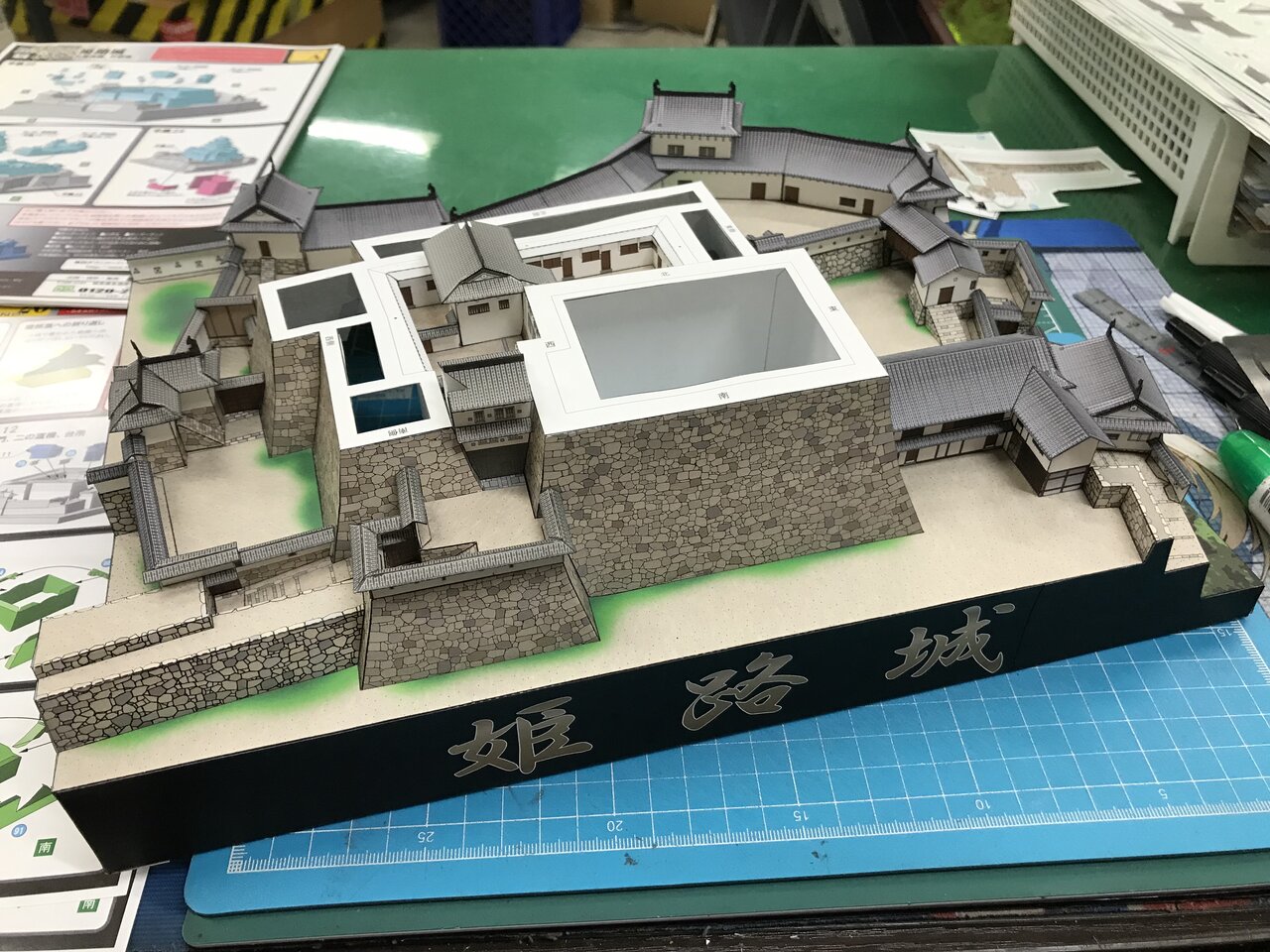

さてまだまだ終わらない。ここからは「姫路城」側の部品を作って設置していきます。
先程のニの櫓、手順21を本体に付けます。

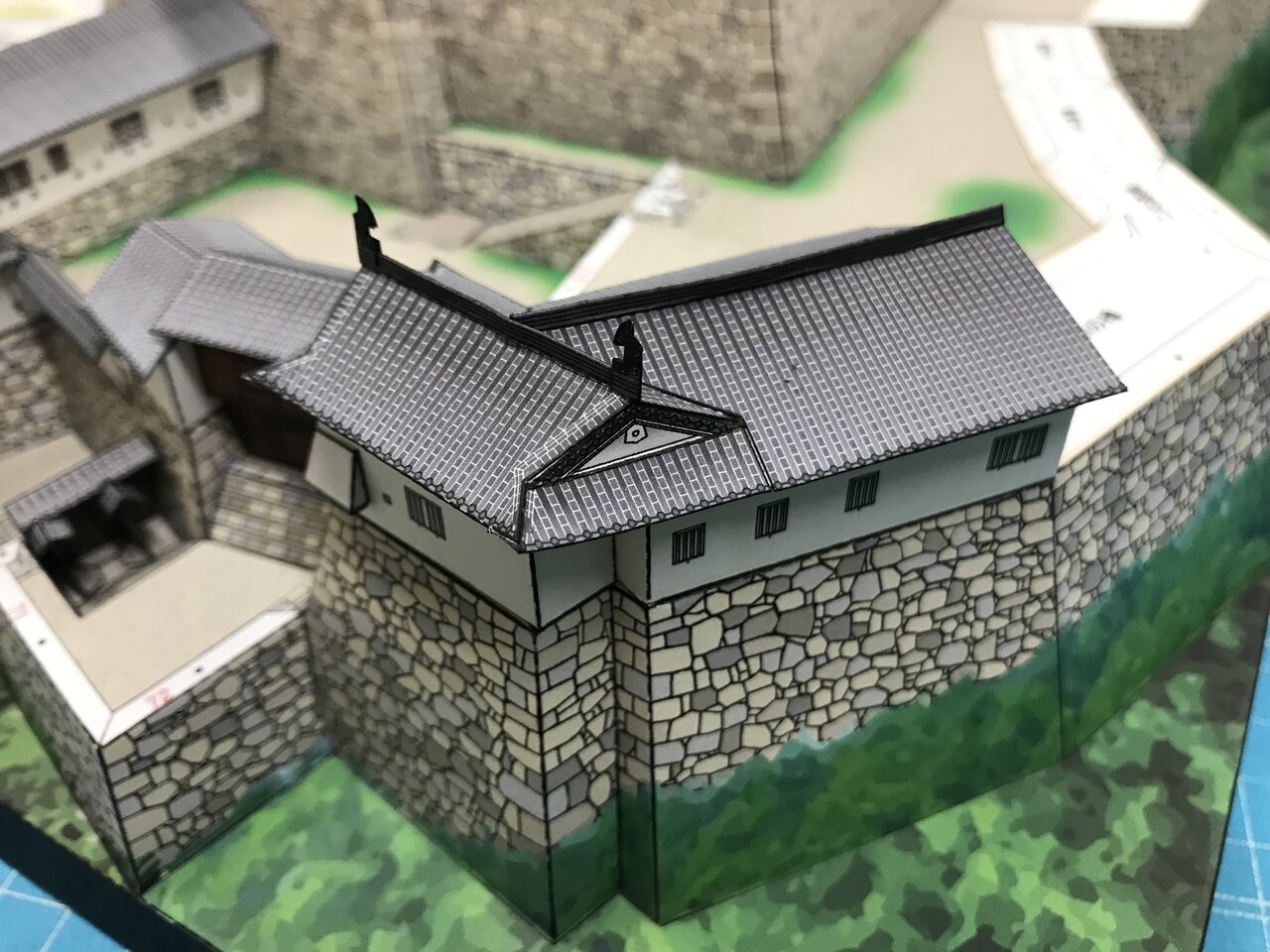

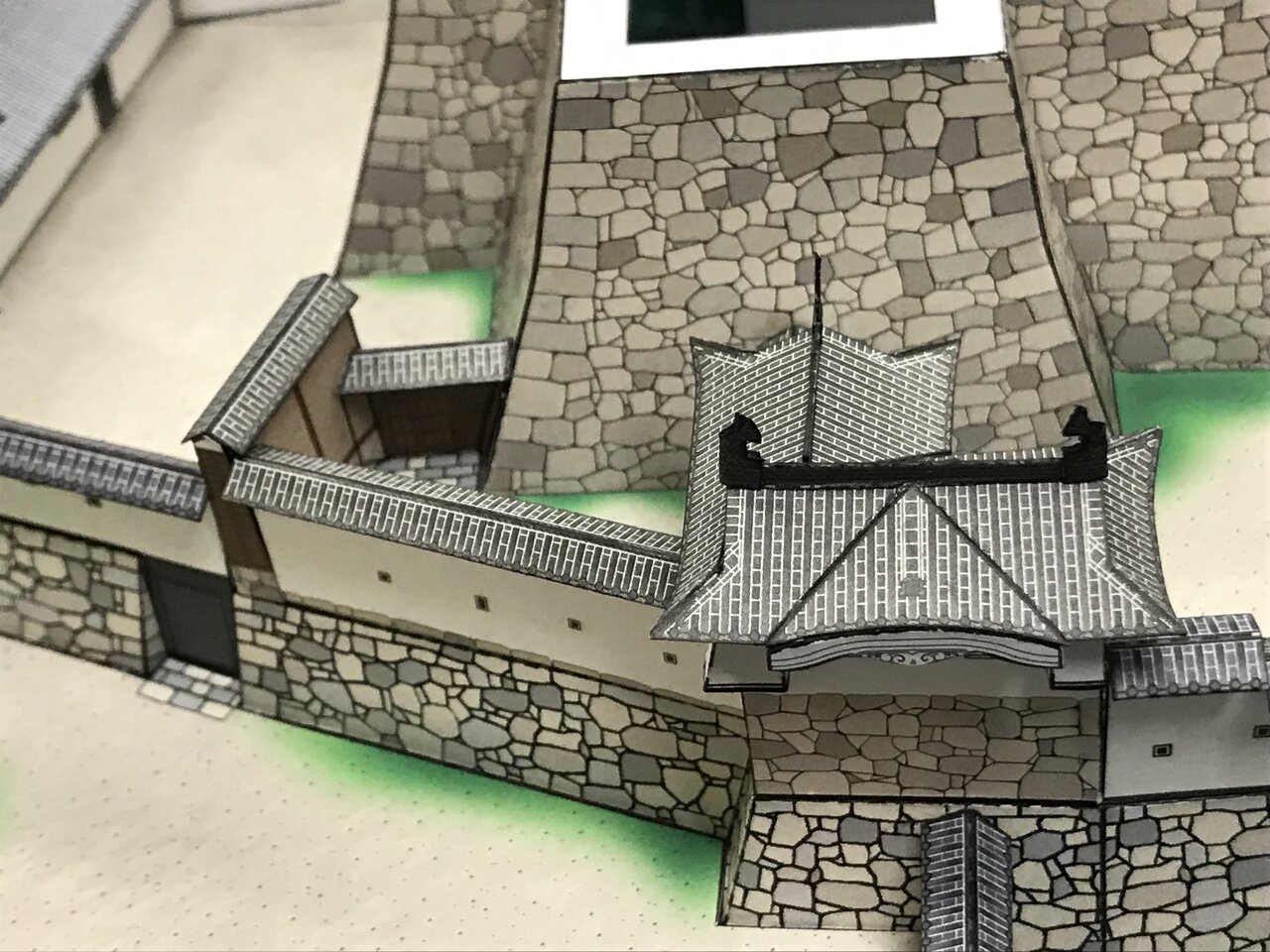

石落としを立体にしたんでリアルですねー。
ところで、この唐破風はなんでここについているのか？
それは多分ですけど下に土塀があるでしょ。この時代はまだ雨どいが無かったので屋根の雨水がドバドバ流れるとこの土塀がすぐに痛むんで唐破風付けて雨を逃がしていると思う。かなり正しいはずです。

















油塀を作り設置。特に説明はないです。詳しい作り方はこのブログの「20　姫路城の作り方」を参照ください。

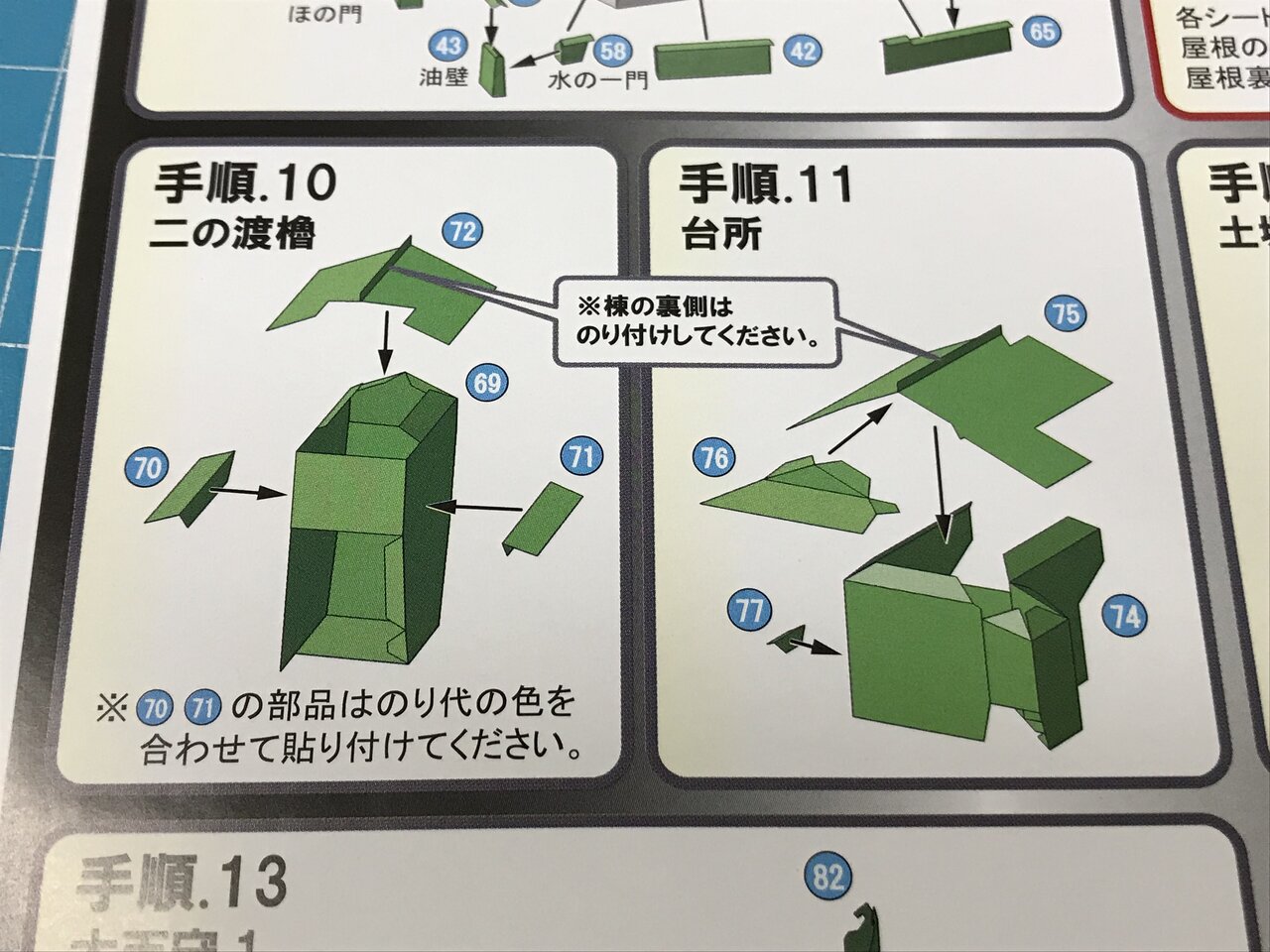

次も「姫路城」の手順10と11、それと68と73の土塀を作って設置します。
こちらもブログの「20　姫路城の作り方」を参照ください。









左写真が手順10、右写真が手順11と73の土塀。

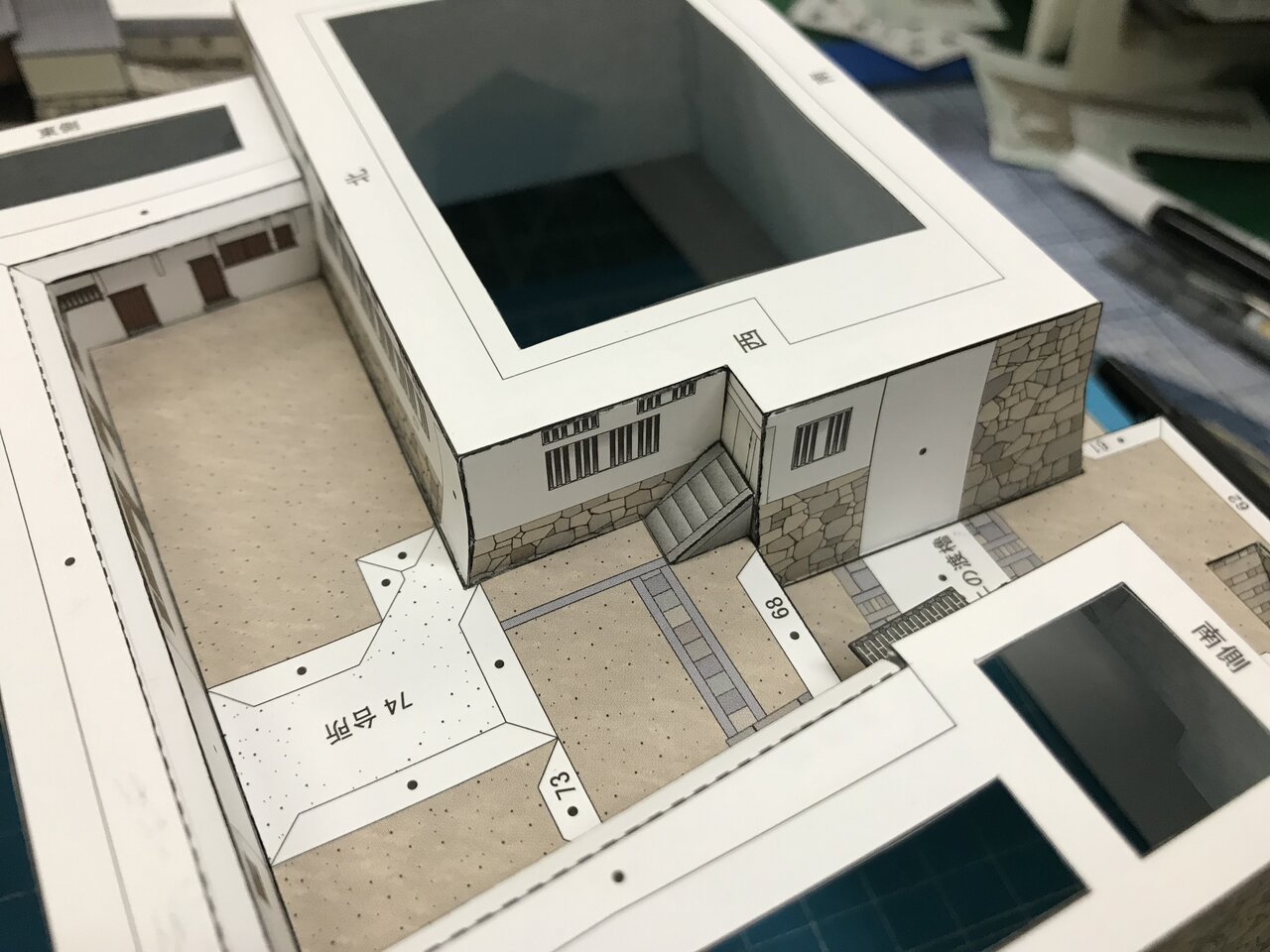

こちらが設置の全体像がよくわかる写真になります。手前が手順11、その右側に73土塀。一番奥に手順10、その手前に68土塀。










手順23
残すところ後は大小天守群のみです。ここからさらにもう一山です。気を抜かずにがんばれー。

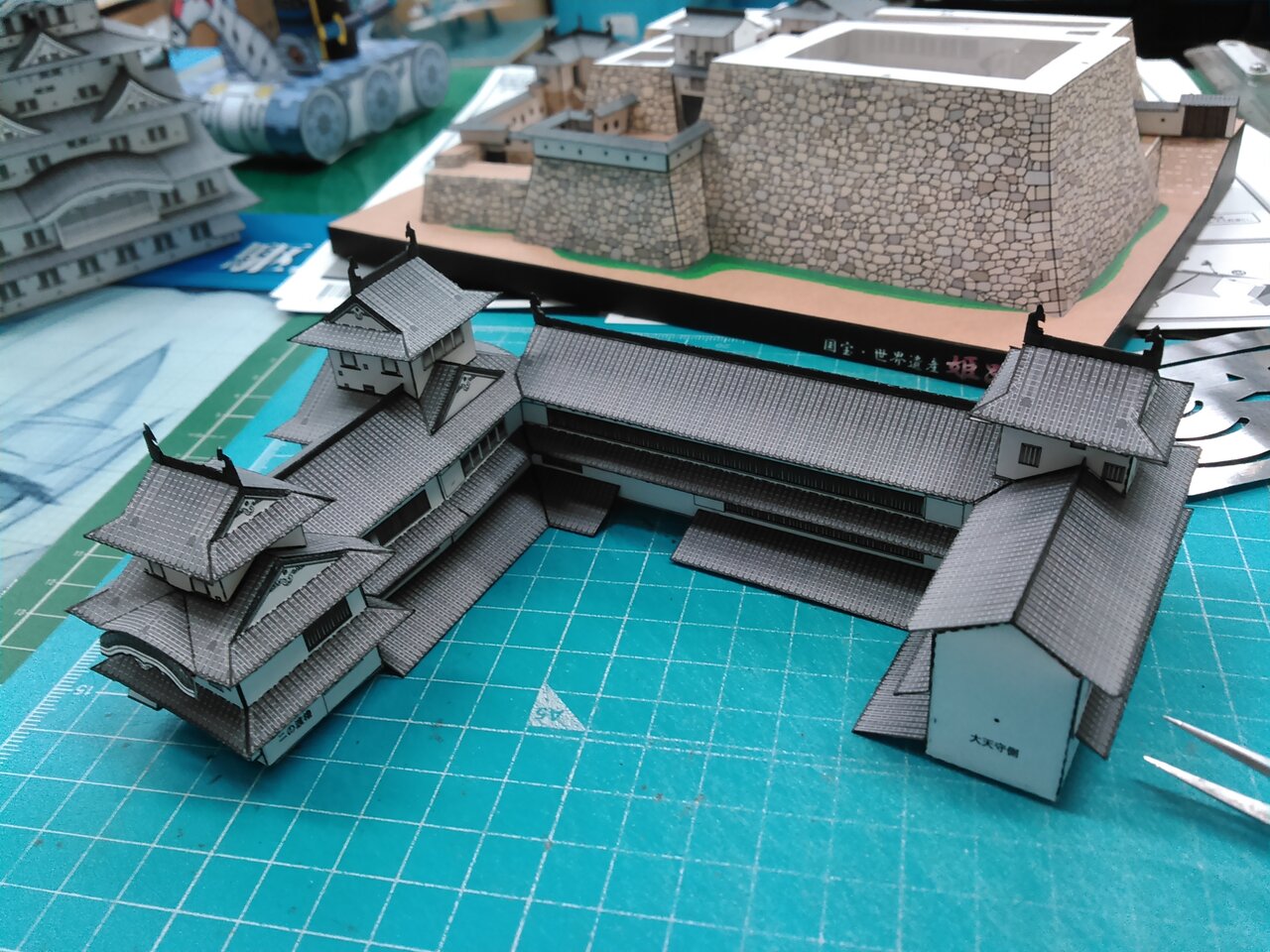

大天守を作りますがこの作り方は、「姫路城」の手順13～17の工程です。作り方の詳細はブログの「20　姫路城の作り方」を参照ください。

















次に小天守群ですが、こちらも同様に詳細はブログの「20　姫路城の作り方」を参照ください。組立図は「姫路城」の手順18～27を見てください。

















大小天守の設置についてもブログの「20　姫路城の作り方」を参照してください。


















手順24
最後に補強の柱を付けてください。この姫路城デラックスは建物が多いので、今は良くても展示場所の湿度などの状況や日々の経過によって地盤沈下する可能性もありますので。
また、接着面が多いため接着剤の塗布料や細かいためにのり代が密着していないなどがあるかもしれません。せっかくここまで作ったし、今はもう二度とこいつは作りたくないと思っていると思うので、裏打ちやスチロール板で補強など、ご自身で良い様に手を加えてください。
ウチのはいろんなところに展示などの旅に出ることが多いので、紙で裏打ちしたりスチロール板で補強をしています。これでよっぽどつぶれることはないです。

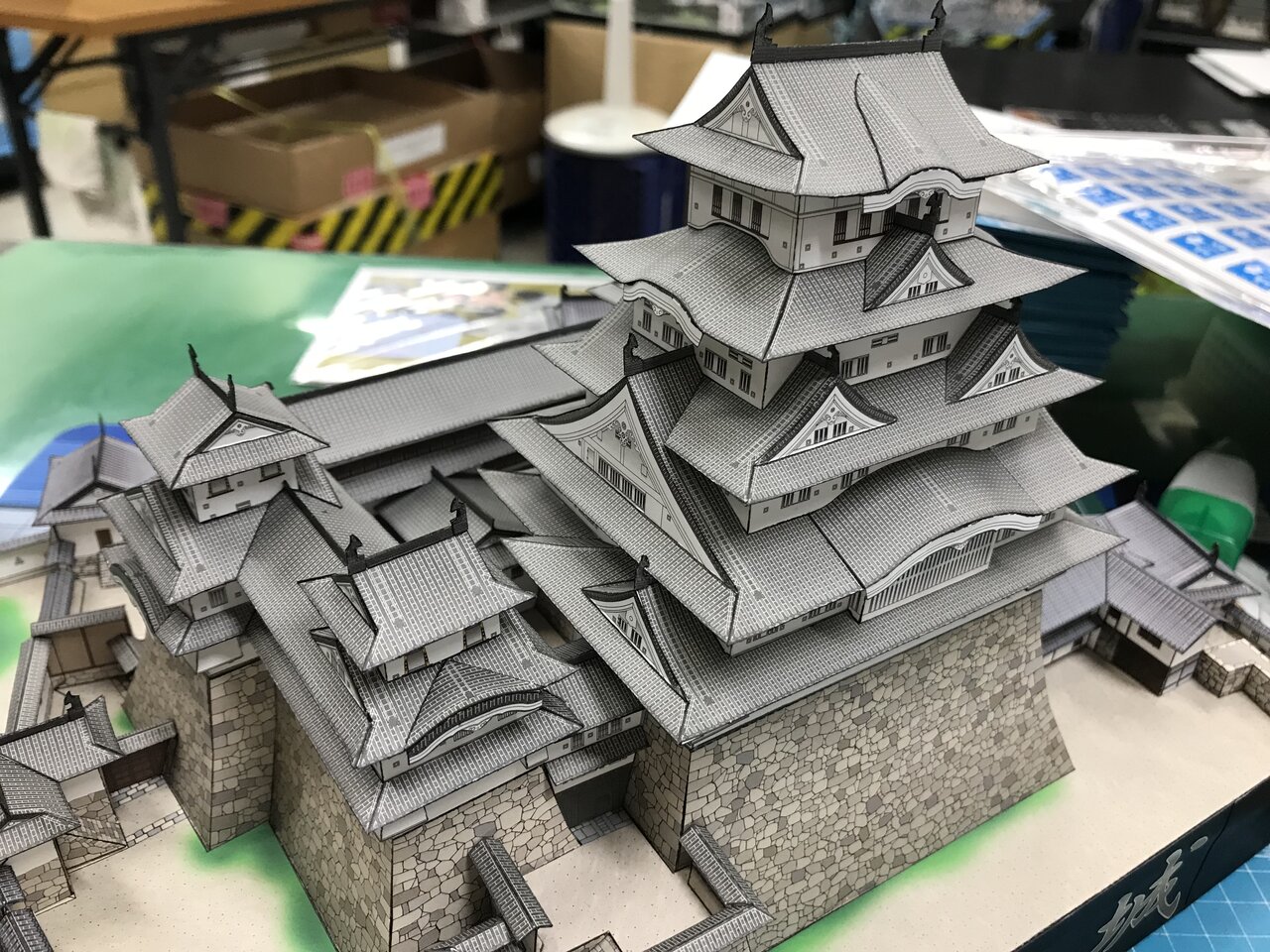

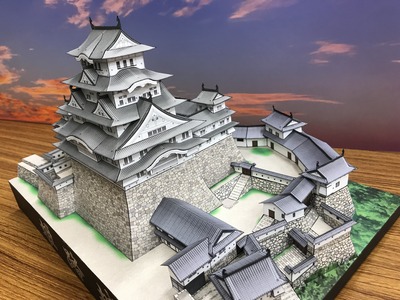

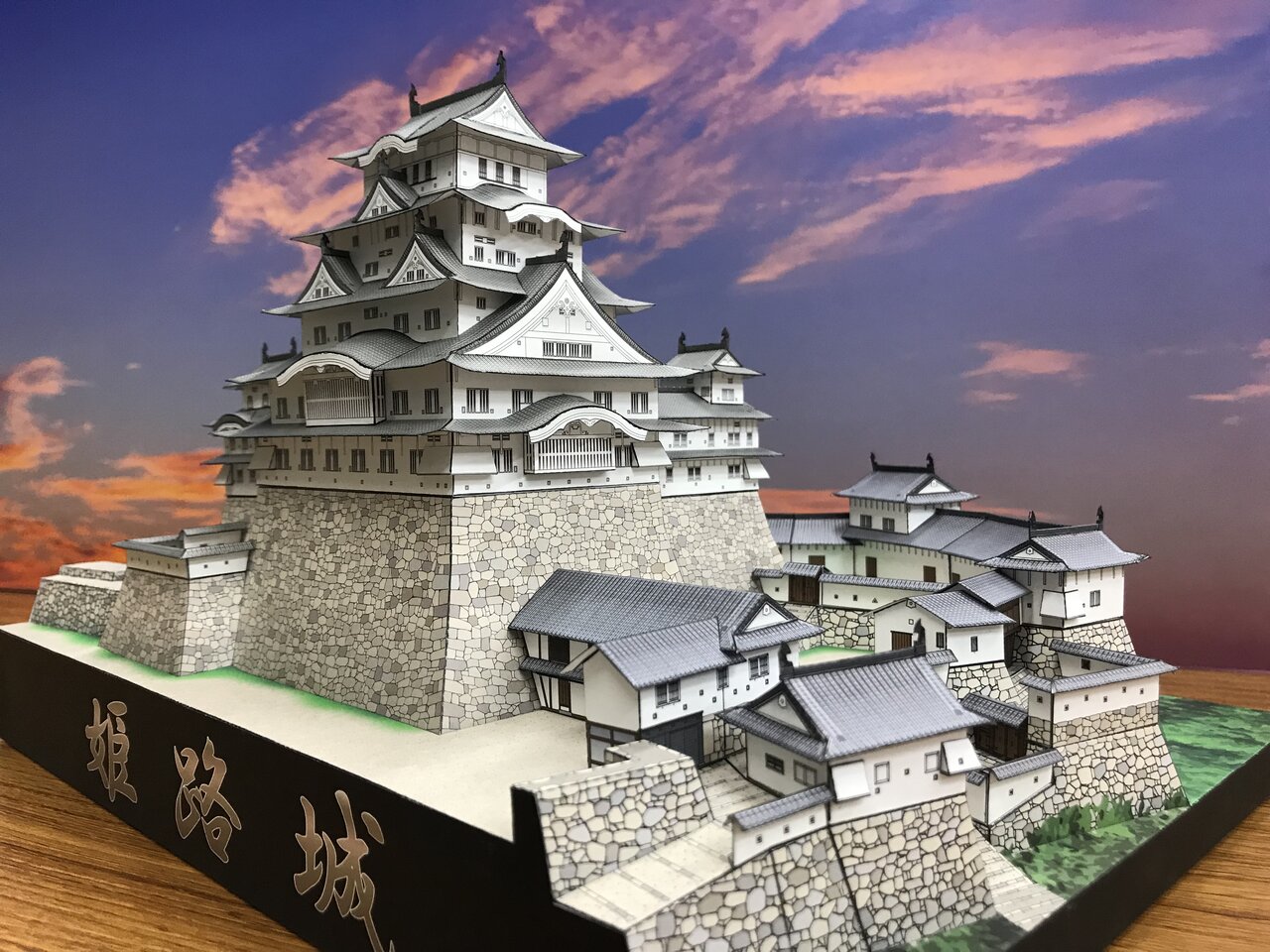

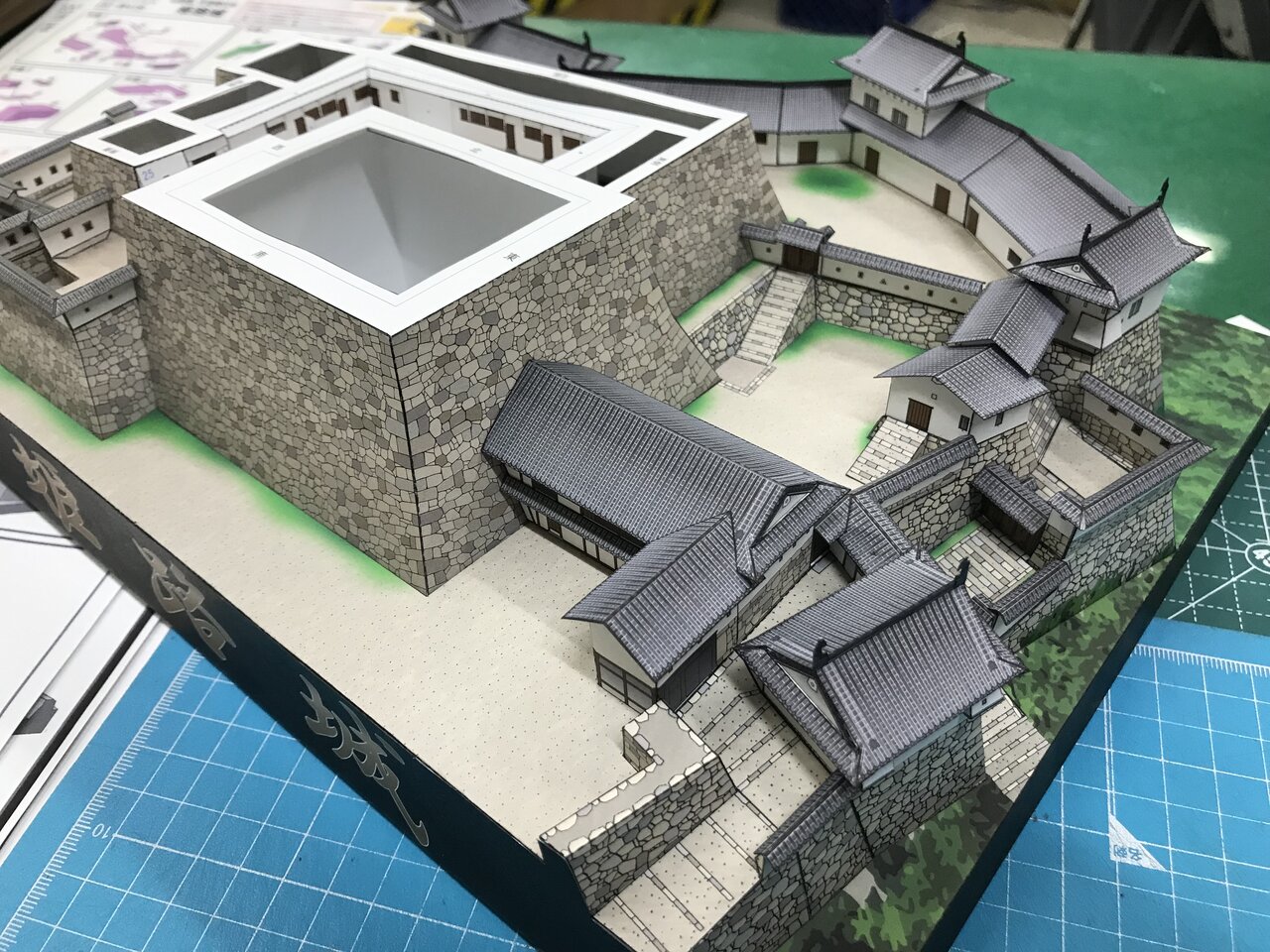

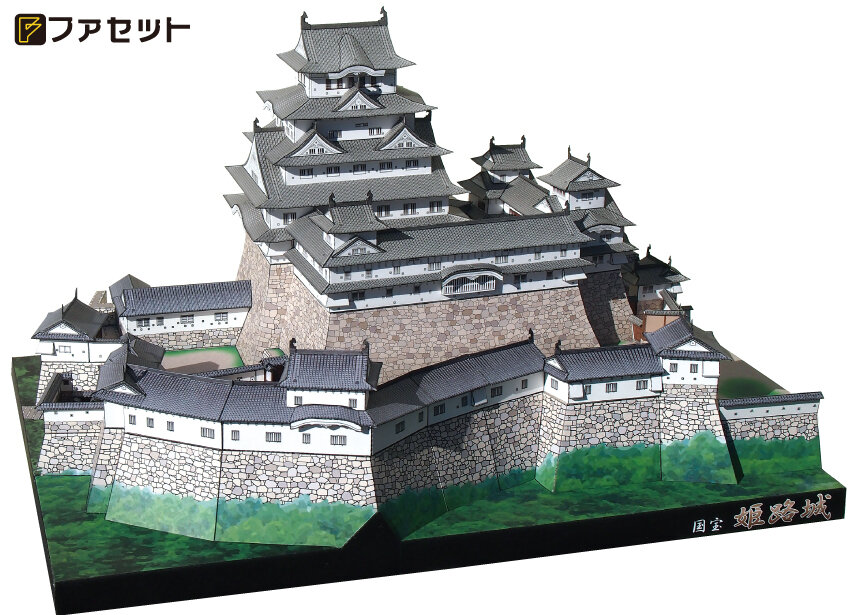

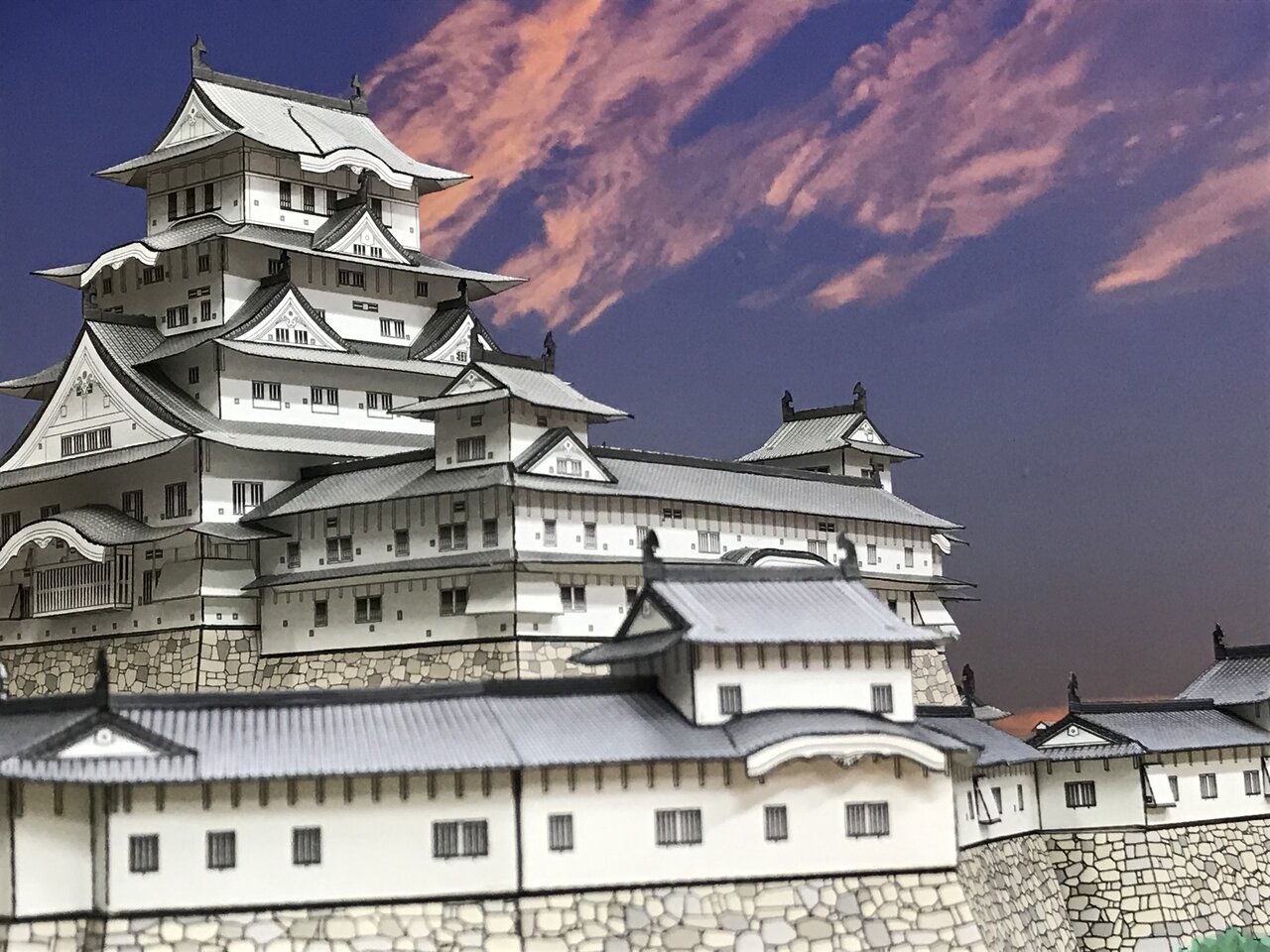

はい。これで完成です。
お疲れさまでした。

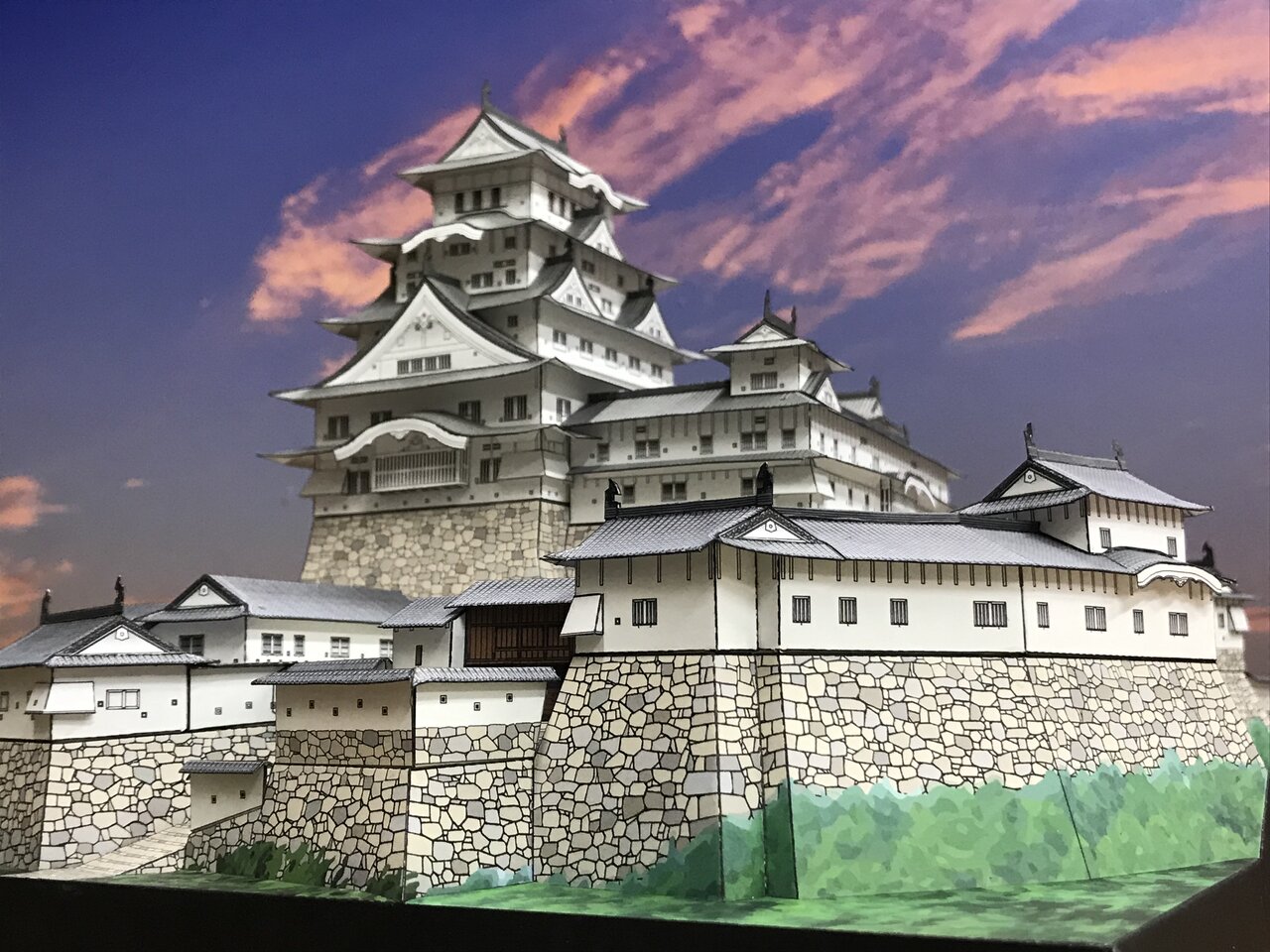

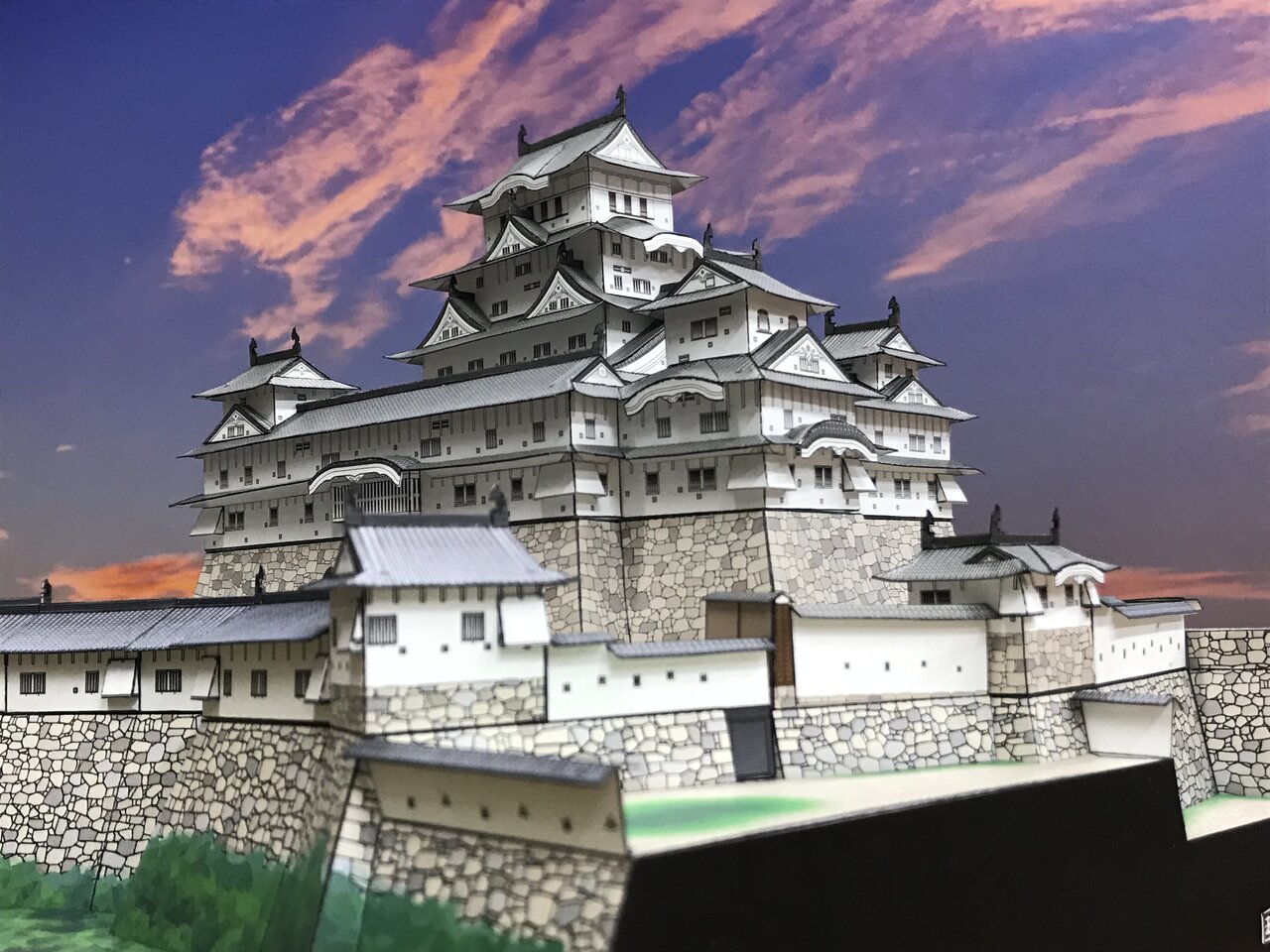

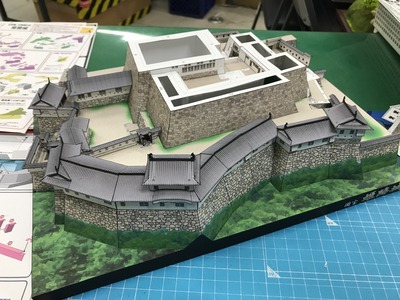

見せるとあおられるんで、最近出さないようにしてたんですが、なんとか年内販売の目途が立ってきたんで完成写真を掲載します。

以前アップしたものとは少し違ってます。とはいってもこのサイズの画像では気付かないと思いますが。　
現在の進行状況はすでに印刷に入っておりますが、まだまだWEBページも作らなアカンしやることいっぱいです。

























ホントは購入ポイントなんて付けたくないんやけどな。
まあ世の流れ　ちゅーのかな⁈
あと、できればお客さんにユーザー登録して欲しいのよ。
何でかっ⁈ていうと。
システムの都合上、ユーザー登録されてるお客さんは前回履歴が付いてくるから発送ラベルをすぐに見つけられる。登録されてないお客さんは毎回発送ラベルの入力をやらなあかん。この工数を減らすために出来ればユーザー登録して欲しいわけよ。入力ミスも防げるしな。
でも、お客さんにとっては別に登録するメリットって「住所を毎回入力せんでもいい」それしかないもんな。しかも近頃のPCは記憶しよるから毎回入力でも簡単やもんな。逆にユーザー登録の方が面倒くさい。
わかるよ。
俺様も登録しないくちやから。
ということで、登録を誘導するためにポイントを付与することにしたんよ。
そう！お客さんのためではなく、俺様のためにな。


ファセットのWEBページで商品ご購入のお客様だけへのサービスです。
年内は1,000円お買い上げごとに50P付与します。
来年からは何ポイント付与するかはまだ考えてません。（やめることもありうる）
対象はユーザー登録者だけになります。ユーザー登録→ログインしてから購入ください。

ルールは下記のとおりです。
・1,000円お買い毎に50P（5％）付与。（但し、ポイント使用分、送料、決済手数料は含みません。）
・1ポイント/1円としてお使いいただけます。
・ポイントは、ファセットWEBページのみで使えます。
・「貯める」、「使用する」には、ユーザー登録し、ログインが必要です。
・付与のタイミングは商品の「発送完了メール」後です。
・ポイントの使用期限はありません。（今のところです。システム上使用期限設定が出来ないため）
